DS18B20

プログラマブル分解能1-Wireデジタルサーモメータ

すべて表示 showmore-icon

マルチセンサーシステムに最適な最少接続の高精度温度監視

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$3.06
特長
  • 通信に1つのポートピンのみを必要とする独自の1-Wire®インタフェース
  • 温度センサーおよびEEPROMの内蔵によって部品数を削減
    • 温度測定範囲:-55℃~+125℃(-67°F~+257°F)
    • 精度:±0.5℃(-10℃~+85℃)
    • 設定可能な分解能:9ビット~12ビット
    • 外付け部品が不要
  • 寄生電源モードは動作に必要な端子が2つ(DQとGND)のみ
  • マルチドロップ機能によって分散温度検出アプリケーションを簡素化
    • 各デバイスは固有の64ビットシリアルコードを内蔵ROMに保存
  • アラーム検索コマンドを備えた柔軟なユーザー定義不揮発性(NV)アラーム設定によって、設定された温度制限範囲外のデバイスを識別
  • 8ピンSO (150 mil)、8ピンµSOP、および3ピンTO-92パッケージで提供
製品概要
show more Icon

デジタルサーモメータのDS18B20は、9ビット~12ビットの摂氏温度測定値を提供し、不揮発性のユーザー設定可能な上限/下限トリガポイントを備えたアラーム機能を内蔵しています。DS18B20は1-Wire®バス上で通信を行います。名称通りに、このバスは中央のマイクロプロセッサとの通信に1つのデータライン(およびグランド)のみを必要とします。このデバイスは-55℃~+125℃の温度範囲で動作し、精度は-10℃~+85℃の範囲で±0.5℃です。さらに、DS18B20はデータラインから直接給電することが可能なため(「寄生電源」)、外部電源は不要です。

各DS18B20は固有の64ビットシリアルコードを備えているため、複数のDS18B20が同一の1-Wireバス上で機能することができます。そのため、1つのマイクロプロセッサを使用して広範囲に分散した多数のDS18B20を制御することが容易です。この機能が役立つアプリケーションとして、HVAC環境制御、ビル/機器/機械内の温度監視システム、およびプロセス監視/制御システムなどがあります。

FAQ (よく聞かれる質問):DS18B20 FAQ (よく聞かれる質問):DS18B20

アプリケーション

  • 民生用製品
  • 産業用システム
  • 温度に敏感なシステム
  • 温度計
  • 自動調温システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$3.06

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS18B20+
  • HTML
  • HTML
DS18B20+PAR
  • HTML
  • HTML
DS18B20+T&R
  • HTML
  • HTML
DS18B20-SL+T&R
  • HTML
  • HTML
DS18B20/GG8
  • HTML
  • HTML
DS18B20U+
  • HTML
  • HTML
DS18B20U+T&R
  • HTML
  • HTML
DS18B20Z+
  • HTML
  • HTML
DS18B20Z+T&R
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 14, 2020

- 1998A

ASSEMBLY

DS18B20+

製造中

DS18B20+PAR

製造中

DS18B20+T&R

製造中

DS18B20-SL+T&R

製造中

DS18B20/GG8

製造中

1 22, 2020

- 1998N

ASSEMBLY

DS18B20+PAR

製造中

1 28, 2019

- 1753B

ASSEMBLY

DS18B20U+

製造中

DS18B20U+T&R

製造中

10 30, 2020

- 1702R2

ASSEMBLY

DS18B20Z+

製造中

DS18B20Z+T&R

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 14, 2020

- 1998A

arrow down

ASSEMBLY

DS18B20+

製造中

DS18B20+PAR

製造中

DS18B20+T&R

製造中

DS18B20-SL+T&R

製造中

DS18B20/GG8

製造中

1 22, 2020

- 1998N

arrow down

ASSEMBLY

DS18B20+PAR

製造中

1 28, 2019

- 1753B

arrow down

ASSEMBLY

DS18B20U+

製造中

DS18B20U+T&R

製造中

10 30, 2020

- 1702R2

arrow down

ASSEMBLY

DS18B20Z+

製造中

DS18B20Z+T&R

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

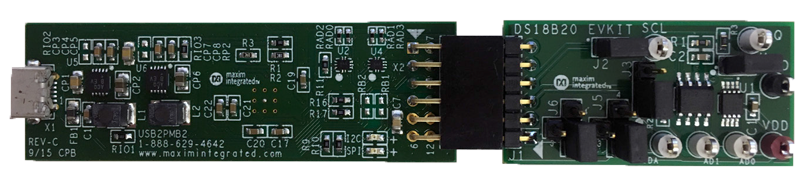

DS18B20EVSYS1

DS18B20の評価システム

zoom

DS18B20EVSYS1

DS18B20の評価システム

DS18B20の評価システム

機能と利点

  • 6ピンPmod対応コネクタ
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP、Windows 7/8/8.1/10対応ソフトウェア

製品の詳細

DS18B20の評価システム(EVシステム)は、1-WireサーモメータのDS18B20を実証します。DS18B20のEVシステムは、DS18B20の評価キット(EVキット)とUSB2PMB2アダプタボードで構成されます。Windows XP®およびWindows® 7/8/8.1/10対応ソフトウェアは、DS18B20の機能を実証する使いやすいユーザーインタフェースを提供します。

DS18B20のEVシステムには、8ピンµSOPのDS18B20U+が実装されています。

アプリケーション

  • 民生用製品
  • 産業用システム
  • 温度に敏感なシステム
  • 温度計
  • 自動調温システム
reference details image

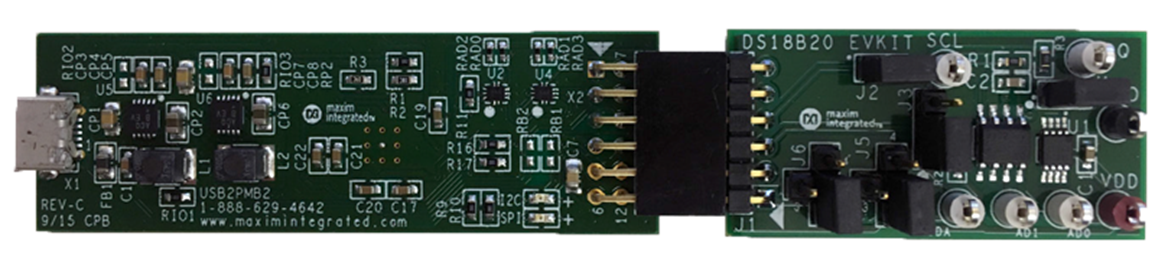

DS18B20EVKIT

DS18B20の評価システム

zoom

DS18B20EVKIT

DS18B20の評価システム

DS18B20の評価システム

機能と利点

  • 6ピンPmod対応コネクタ
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP、Windows 7/8/8.1/10対応ソフトウェア

製品の詳細

DS18B20の評価システム(EVシステム)は、1-WireサーモメータのDS18B20を実証します。DS18B20のEVシステムは、DS18B20の評価キット(EVキット)とUSB2PMB2アダプタボードで構成されます。Windows XP®およびWindows® 7/8/8.1/10対応ソフトウェアは、DS18B20の機能を実証する使いやすいユーザーインタフェースを提供します。

DS18B20のEVシステムには、8ピンµSOPのDS18B20U+が実装されています。

アプリケーション

  • 民生用製品
  • 産業用システム
  • 温度に敏感なシステム
  • 温度計
  • 自動調温システム
