製品概要

機能と利点

  • 未調整総合誤差:±1/2 LSB
  • セトリング時間:2μs
  • シリアル・データ入力
  • VREFHとVREFLによって±フルスケール出力を設定
  • ユニポーラとバイポーラ動作
  • TTL入力互換
  • 20ピンDIP、またはSOLパッケージ
  • 低価格

製品概要

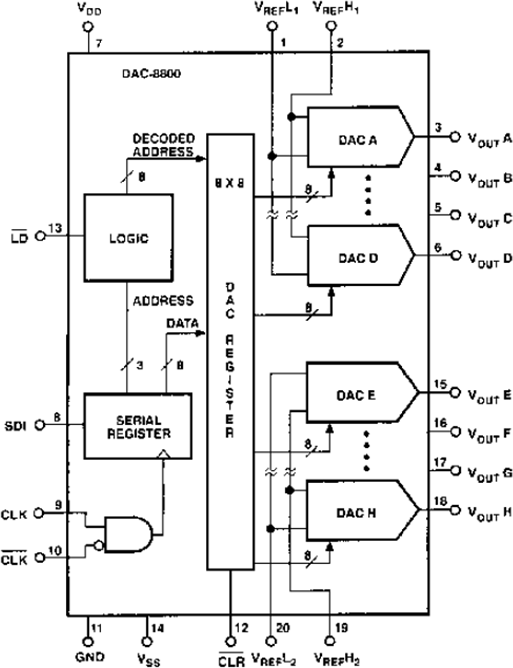

DAC8800 TrimDAC™は、汎用のデジタル制御電圧調整デバイスとして設計されています。内蔵する4個のD/Aコンバータ(DAC)を1組として、出力電圧範囲をそれぞれ別個に設定することが可能です。さらに、外部電圧リファレンス入力のハイおよびロー端子を使用して、ユニポーラとバイポーラ両方の出力電圧範囲を容易に設定できます。デジタル・プログラミングによって設定される出力電圧は、オペアンプの調整、電圧制御によるアンプのゲイン設定、汎用の調整作業に最適です。

3線式のシリアル入力デジタル・インターフェースを介して、8個の内部DACレジスタにデータをロードし、これに基づいて出力電圧レベルを決定します。非同期のクリア(CLR)入力は、すべての内蔵DACをゼロ・コード出力の状態に設定します。これは、システムのパワーアップ時に非常に便利です。内部レギュレータは、幅広いVDD電源電圧範囲でTTL入力との互換性を維持します。VSSをGNDに接続すると、単電源動作が可能になります。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツール

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

Precision DAC Error Budget Tool
