製品概要

機能と利点

  • 全機能内蔵型12ビットDAC
  • 外部部品不要
  • 単電源動作:+5V
  • フルスケール4.095Vで1mV / ビット
  • 真の電圧出力、±5mAの駆動能力
  • 低消費電力:-3mW

製品概要

DAC8562は+5Vの単電源で動作するように設計された、全機能内蔵型のパラレル入力、12ビット電圧出力D/Aコンバータ(DAC)です。このモノリシックDACはCBCMOSプロセスを利用して製造されており、低価格で使いやすい+5V単電源動作システムを実現します。

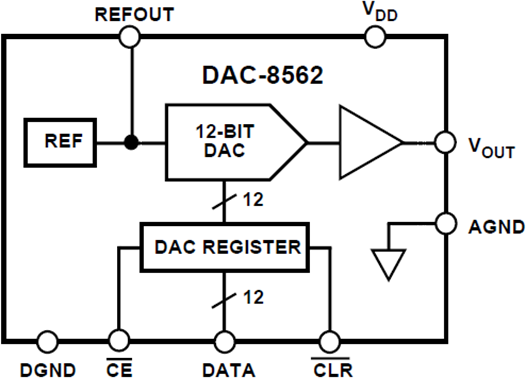

DACのほか、レールtoレール・アンプ、ラッチ、および電圧リファレンスをチップ上に搭載しています。電圧リファレンス(REFOUT)は2.5Vにトリミングされ、オンチップのアンプはDAC出力を4.095Vのフルスケールにゲイン・アップします。ユーザは+5V電源を用意するだけです。

DAC8562のコーディングは、ストレート・バイナリです。オペアンプ出力は1mV / ビットの分解能で0~+4.095Vの電圧範囲で振幅し、5mAの電流シンクおよびソース駆動能力があります。温度係数の低いシリコン・クロム薄膜抵抗を使用して製造されており、デジタル入力コードに対する優れた直線性誤差プロットが実証されています。

デジタル・インターフェースは、待ち状態を発生することなく最高速のプロセッサとパラレルに高速インターフェース動作を実行します。このインターフェースは非常にシンプルで、1つのCE信号を使用するだけです。非同期のCLR入力により、出力をゼロ・スケールに設定します。

DAC8562には、プラスチックDIPとSOLの異なる2つの20ピン・パッケージがあります。各デバイスの仕様は、-40~+85℃の拡張工業用温度範囲(1)および+5V±5%の電源範囲の動作に対して完全に規定しています。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
