DAC10
新規設計には非推奨10ビットD/Aコンバータ、電流出力
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格:$6.10
Viewing:
製品情報
- 高速セトリング時間:85ns
- 低フルスケール・ドリフト:10ppm/℃
- 全温度範囲での非直線性:0.05%(max)
- 相補電流出力:0mA~4mA
- 広範囲な乗算機能:1MHz
- 広い電源電圧範囲:+5、7.5V(min)~±18V(max)
- TTL、CMOS、ECL、PMOS、NMOSと直接にインターフェース可
10ビット・モノリシック乗算型D/Aコンバータ(DAC)のDAC10シリーズは、高速性能とフルスケール精度を備えています。非常に低い「グリッチ」エネルギーと低い消費電力で85nsのセトリング・タイムを達成しています。振幅レベルが高く、閾値が調整可能なロジック入力によって、最高のノイズ耐性ですべての一般的なロジック・ファミリーと直接インターフェースします。
ドキュメント

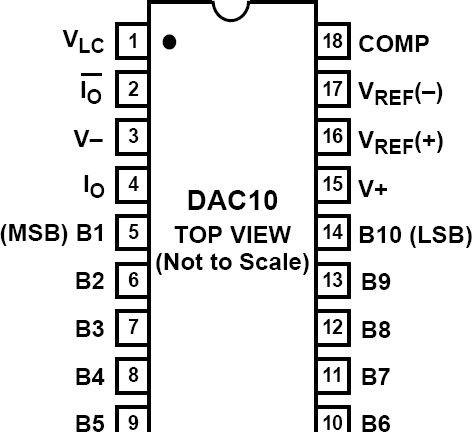

| 製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| DAC10FX | 18-Lead CerDIP | ||
| DAC10GPZ | 18-Lead PDIP | ||
| DAC10GSZ | 18-Lead SOIC (Wide) | ||
| DAC10GSZ-REEL | 18-Lead SOIC (Wide) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
11 7, 2012 - 12_0199 Qualification of New Conductive Silver-Filled Glass Die Attach Adhesive for Cerdip and Ceramic Flatpack (Cerpack) Packages. |
||
| DAC10FX | ||
|
11 9, 2011 - 11_0050 Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines |
||
| DAC10FX | ||
|
11 9, 2011 - 11_0182 Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines |
||
| DAC10FX | ||
| DAC10GPZ | 製造中 | |
| DAC10GSZ | 製造中 | |
| DAC10GSZ-REEL | 製造中 | |
|
3 7, 2019 - 19_0046 Assembly Transfer of 18,20,24,28 Lead PDIP to Cirtek |
||
| DAC10GPZ | 製造中 | |
|
8 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
| DAC10GPZ | 製造中 | |
|
9 9, 2022 - 22_0148 Assembly Site Transfer for 18L SOIC_W Products |
||
| DAC10GSZ | 製造中 | |
| DAC10GSZ-REEL | 製造中 | |
|
2 7, 2011 - 10_0003 Halogen Free Material Change for SOIC Wide Body Products Assembled at Amkor |
||
| DAC10GSZ | 製造中 | |
| DAC10GSZ-REEL | 製造中 | |
これは最新改訂バージョンのデータシートです。
