特長
- Ultra low noise density: 44 μg/√Hz (XY), 55 μg/√Hz (Z)
- Low power consumption
- High performance: 520 μA
- Ultra low power: 33 μA
- Wide bandwidth: 8 kHz
- Relative flatness with equalization: <0.5 dB
- Relative flatness without equalization: <3.5 dB
- Low latency: group delay: <85 μs
- Digital features
- 16-bit ADC
- Multiprotocol serial interfaces: SPI or I2C
- Multiprotocol audio data output: I2S, TDM, and PDM
- Programmable LPF and HPF
- Data synchronous or asynchronous sampling
- Output FIFO: 320 word
- Built-in features for system-level power savings
- Single tap, double tap, and triple tap detection
- Activity and inactivity detection
- Configurable interrupt modes
- Integrated temperature sensor
- Voltage range options
- VS with internal regulators: 2.25 V to 3.6 V (or V1P8 at 1.8 V)
- VDDIO: 1.14 V to 3.6 V (1.62 V to 3.6 V for full temperature range)
- Electromechanical self test
- 10,000 g shock survival
- RoHS compliant
- Operating temperature range: −40°C to +125°C
- 14-terminal, 2.9 mm × 2.8 mm × 0.87 mm, LGA plastic package
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

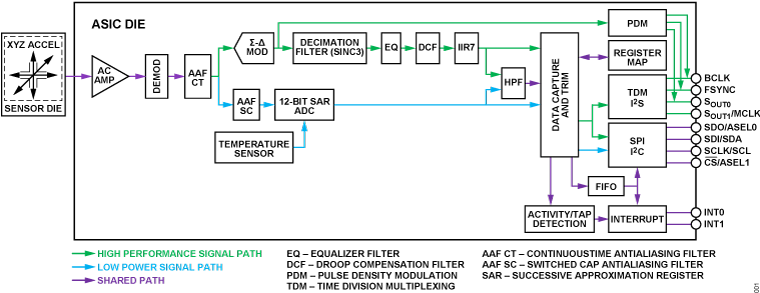

The ADXL382 is a low noise density, low power, 3-axis accelerometer with selectable measurement ranges. The ADXL382 supports ±15 g, ±30 g, and ±60 g ranges.
The ADXL382 offers industry leading noise, enabling precision applications with minimal calibration. The low noise and low power of the ADXL382 enables accurate measurements of audio signals or heart sounds even in high vibration environments.
The ADXL382 multifunction pin names may be referenced only by their relevant function for either the serial peripheral interface (SPI) or inter-IC (I2C) interface, or these pin names can be referenced by their audio function (pulse density modulation (PDM), inter-IC sound (I2S), or time division multiplexing (TDM)).
In addition to its low power consumption, the ADXL382 has many features to enable true system level performance. These features include a built-in micropower temperature sensor, single tap, double tap, or triple tap detection, and a state machine to prevent false triggering. In addition, the ADXL382 has provisions for external control of the sampling time and/or an external clock.

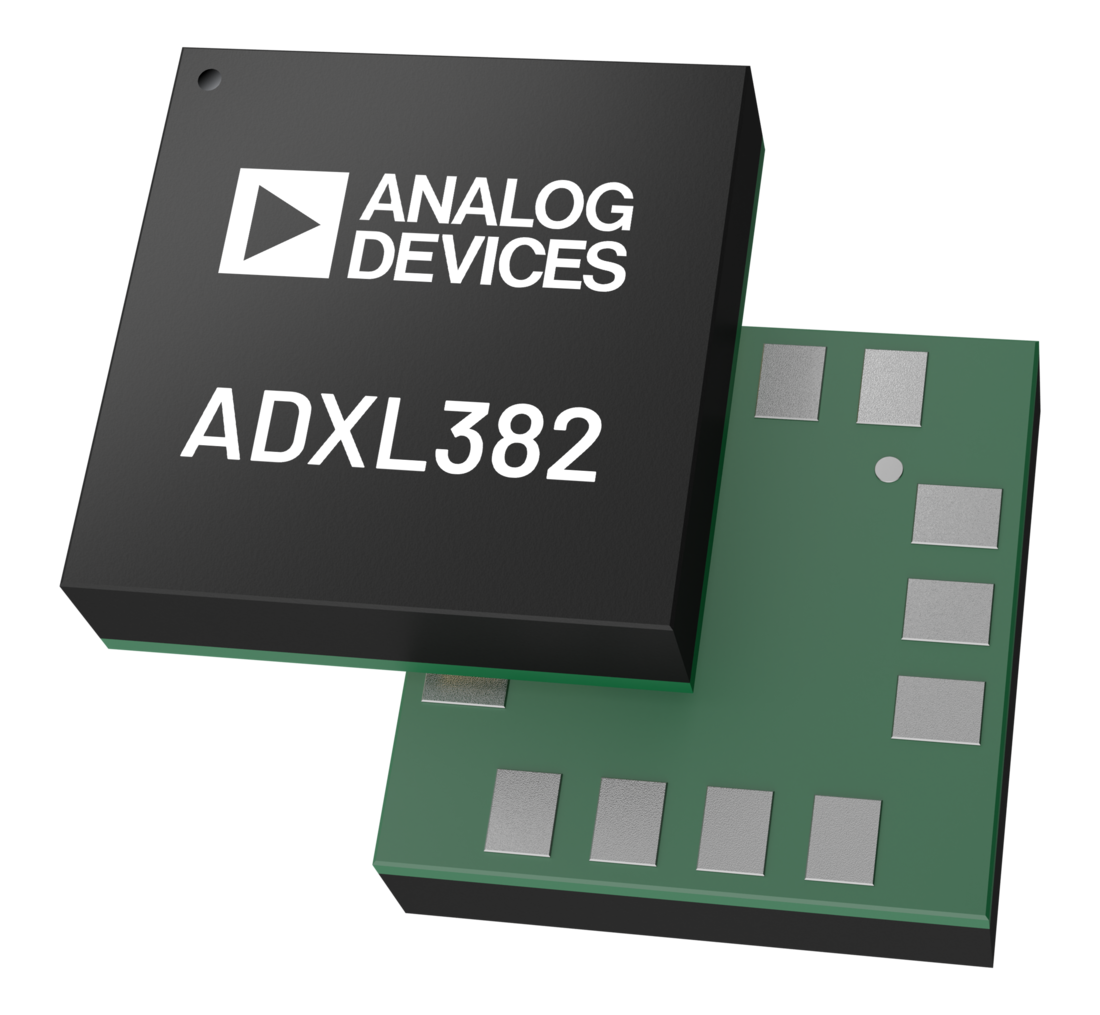

The ADXL382 operates on a wide, 2.25 V to 3.6 V supply range (or 1.8 V supply) and can interface, if necessary, to a host operating on a separate supply voltage. The ADXL382 is available in a 14-terminal, 2.9 mm × 2.8 mm × 0.87 mm, LGA package.
APPLICATIONS
- Condition-based monitoring
- Structural health monitoring
- Seismic Imaging
- Robotics
- Audio and active noise cancellation (ANC)
- Wearables and low power motion detection
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADXL382
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
データシート
1
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADXL382-1BCCZ-RL |
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
|
|
|
| ADXL382-1BCCZ-RL7 |
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
|
|
|
| ADXL382-2BCCZ-RL |
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
|
|
|
| ADXL382-2BCCZ-RL7 |
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
|
|
- ADXL382-1BCCZ-RL
- ピン／パッケージ図
-
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADXL382-1BCCZ-RL7
- ピン／パッケージ図
-
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADXL382-2BCCZ-RL
- ピン／パッケージ図
-
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADXL382-2BCCZ-RL7
- ピン／パッケージ図
-
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
評価用キット 2
EVAL-ADIS-MCBZ
EVAL-ADIS-MCBZ User Guide
製品の詳細
This user guide provides an overview of using the EVAL-ADISMCBZ, including instructions for the motion capture board (MCB) hardware setup and software functions. The EVAL-ADIS-MCBZ supports a wide array of Analog Devices, Inc., sensor families (ADXL, ADIS, and ADXRS). It easily communicates with sensors and captures data by connecting the hardware to a PC and running the evaluation software. The graphical user interface (UI) of the software allows plotting and storing sensor data for postcapture analysis.
資料
EVAL-ADXL382
Evaluating the ADXL382 Low Noise, Low Power, Wide Bandwidth, 3-Axis MEMS Accelerometer
製品の詳細
This user guide provides an overview of using the EVAL-ADXL382- BB-1Z (breakout board for the SPI variant of the ADXL382), EVAL-ADXL382-BB-2Z (breakout board for the I2C variant of the ADXL382), EVAL-ADXL382-EB-1Z (evaluation board for the SPI variant of the ADXL382), or EVAL-ADXL382-BB-2Z (evaluation board for the I2C variant of the ADXL382) evaluation board as a PC-based solution for evaluating the ADXL382 microelectromechanical systems (MEMS) accelerometer. These evaluation boards use the motion capture board (MCB) from the EVAL-ADIS-MCBZ platform for ease of communication and data collection using the graphical user interface (GUI). Go to the EVAL-ADIS-MCBZ web page to download the software and its user guide, which details the installation process and the software features. This user guide gives an overview of using one of the ADXL382 evaluation boards available, detailing their functionality with provided examples where relevant.
Figure 1 shows the required hardware components for the ADXL382 evaluation system. The EVAL-ADIS-MCBZ is the controller board that provides a means of communication with the EVALADXL382- BB-1Z, EVAL-ADXL382-BB-2Z, EVAL-ADXL382-EB-1Z, or EVAL-ADXL382-BB-2Z evaluation board from the PC.
For full details on the ADXL382, see the ADXL382 data sheet, which should be consulted in conjunction with this user guide when using the EVAL-ADXL382-BB-1Z, EVAL-ADXL382-BB-2Z, EVALADXL382- EB-1Z, or EVAL-ADXL382-BB-2Z evaluation board.
