ADXL1004

低ノイズ, 広帯域幅, MEMS 加速度センサー

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.A)

PDF

1 23, 2018 ellipse 日本語

ADXL1004: 低ノイズ、広帯域幅 MEMS 加速度センサー データシート

データシートご利用上の注意
PDFファイルを開く external-link 435.56 K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格 最低価格：$42.96
特長
  • シングル、アナログ出力を備えた面内軸加速度センサー
  • フルスケール範囲: ±500 g
  • 直線的な周波数応答範囲: DC ～ 24 kHz（代表値）（3 dB ポイント）
    • 共振周波数: 45 kHz（代表値）
  • 超低ノイズ密度: 125 μg/√Hz
  • オーバーレンジ検出と DC カップリングで、高速な回復を実現
  • フル機能内蔵型の電子機械式セルフ・テスト
  • 感度性能
    • 使用温度範囲にわたる感度の安定性 5% 以内
    • フルスケール・レンジの直線性 ±0.25%
    • 直交軸感度: ±1.5%（Z 軸加速度は X 軸に影響、Y 軸加速度は X 軸に影響）
  • 単電源動作
    • 電源に比例する出力電圧
    • 低い消費電力: 1.0 mA（代表値）
    • 急速に回復する省電力スタンバイ動作モード
  • RoHS 準拠
  • 動作温度範囲: −40°C ～ +125°C
  • 32 ピン、3 mm × 5 mm × 1.80 mm LFCSP パッケージ

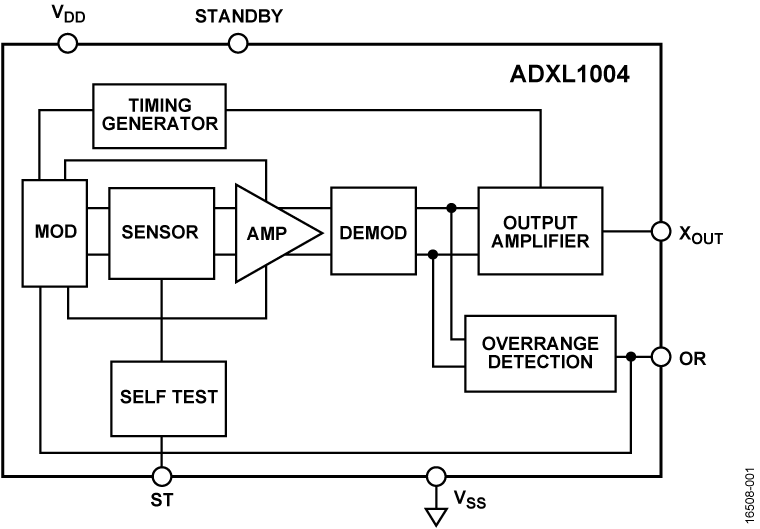

製品概要
show more Icon

ADXL1004 は、広い周波数範囲にわたり超低ノイズ密度を実現するので、ベアリングの故障検出と診断に最適です。 ADXL1004 の直線的な周波数範囲にわたるノイズ密度は、125 μg/√Hz（代表値）です。 マイクロマシン・システム（MEMS）加速度センサーは、安定性と再現性のある感度を備え、最大 10,000 g の外部衝撃に耐えます。

統合シグナル・コンディショニング・エレクトロニクスでは、静電気セルフ・テスト（ST）やオーバーレンジ（OR）インジケータなどの機能が可能になるので、組み込みアプリケーションに便利です。 3.3 V ～ 5.25 V の低消費電力および単電源で動作する ADXL1004 では、ワイヤレス検出製品の設計も可能です。 ADXL1004 は、5 mm × 5 mm × 1.80 mm LFCSP パッケージで提供され、−40°C ～ +125°C の温度範囲で動作します。

アプリケーション

  • 状態監視
  • 予防メンテナンス
  • アセット状態監視
  • 試験および計測
  • HUMS（健康状態監視システム）
  • アコースティック・エミッション
Show More Arrow image
file データシートを表示 (Rev.A)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格 最低価格：$42.96
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADXL1004

資料

18
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 製品ハイライト
  • データシート
  • ユーザ・ガイド
  • 技術記事
  • すべて
    TickIcon
  • 日本語
  • English
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 01/23/2018
English

ADXL1004: Low Noise, Wide Bandwidth, MEMS Accelerometer Data Sheet (Rev.A)

PDFファイルを開く

redirect
2.28 M
download

PDFをダウンロード

PDF Vector

PDF

更新 01/23/2018
日本語

ADXL1004: 低ノイズ、広帯域幅 MEMS 加速度センサー データシート

PDFファイルを開く

redirect
435.56 K
download

PDFをダウンロード

製品ハイライト

1

PDF Vector

PDF

更新 09/12/2018
日本語
機械保全の悩みを加速度センサーで解消 redirect icon

958.2 K

download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

WIKI

更新 01/22/2018
English
ADXL1004 Breakout Board Documentation redirect icon

技術記事

14

PDF Vector

HTML

更新 04/06/2018
English
What You Need to Know About MEMS Accelerometers for Condition Monitoring redirect icon

PDF Vector

HTML

更新 04/06/2018
中国語
关于状态监控的MEMS加速度计您需要知道哪些 redirect icon

PDF Vector

HTML

更新 04/06/2018
日本語
状態監視用 MEMS 加速度センサーについて知っておくべきこと redirect icon

PDF Vector

HTML

更新 04/06/2018
English
MEMS Accelerometer Performance Comes Of Age redirect icon

PDF Vector

HTML

更新 04/06/2018
中国語
MEMS加速度计性能已臻成熟 redirect icon

PDF Vector

HTML

更新 07/25/2017
日本語
性能を向上させ、
さらに応用範囲を広げた
MEMS加速度センサー redirect icon

PDF Vector

HTML

更新 06/01/2019
English
Choose the Right Accelerometer for Predictive Maintenance redirect icon

PDF Vector

HTML

更新 06/01/2019
中国語
选择正确的加速度计,以进行预测性维护 redirect icon

PDF Vector

HTML

更新 06/01/2019
日本語
予知保全に最適な加速度センサーの選択 redirect icon

PDF Vector

HTML

更新 03/01/2022
English
How to Design a Good Vibration Sensor Enclosure Using Modal Analysis redirect icon

PDF Vector

HTML

更新 03/01/2022
中国語
如何利用模态分析设计出色的振动传感器外壳 redirect icon

PDF Vector

HTML

更新 03/01/2022
日本語
モーダル解析を活用し、振動センサー用の優れた筐体を設計する redirect icon

PDF Vector

HTML

更新 12/01/2020
English
Achieving 99% Improvement in EMC Compliance for MEMS Systems redirect icon

PDF Vector

HTML

更新 12/01/2020
日本語
MEMSシステムのEMC性能を高める――実例に学ぶノイズを99%低減する方法 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 9
show more Icon

データシート 2

ADXL1004: Low Noise, Wide Bandwidth, MEMS Accelerometer Data Sheet (Rev.A)
ADXL1004: 低ノイズ、広帯域幅 MEMS 加速度センサー データシート

ユーザ・ガイド 1

ADXL1004 Breakout Board Documentation

技術記事 5

状態監視用 MEMS 加速度センサーについて知っておくべきこと
性能を向上させ、
さらに応用範囲を広げた
MEMS加速度センサー
予知保全に最適な加速度センサーの選択
モーダル解析を活用し、振動センサー用の優れた筐体を設計する
MEMSシステムのEMC性能を高める――実例に学ぶノイズを99%低減する方法

製品ハイライト 1

機械保全の悩みを加速度センサーで解消

ソリューション・カタログ 3

状態基準保全
IoT のための技術とアプリケーション
コンディション・モニタリング用低ノイズ MEMS 加速度センサー

Analog Dialogue 3

アプリケーションに最適な MEMS 加速度センサーの選択【Part 2】
アプリケーションに最適な MEMS 加速度センサー の選択【Part 1】
風力タービンの状態監視に最適な振動センサーを選択する

ビデオ

1

Thumbnail Image

ビデオ

2021-01-29

02:43

CN0549 - CbM Development Platform

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADXL1004BCPZ 32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADXL1004BCPZ-RL 32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADXL1004BCPZ-RL7 32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

評価用キット 1

reference details image

EVAL-ADXL1004

ADXL1004 評価用ボード

zoom

EVAL-ADXL1004

ADXL1004 評価用ボード

download icon

ダウンロード

 print icon

印刷
EVAL-ADXL1004
ADXL1004 評価用ボード

機能と利点

  • 6 ピンのヘッダ搭載用のスペースを設けた 2 セットのビア
  • プロトタイピング・ボードまたは PCB への取付けが容易
  • 小型サイズおよびボードの剛性により、ユーザー・システムおよび加速度計測への影響を最小化
今すぐ購入 詳細を表示

製品の詳細

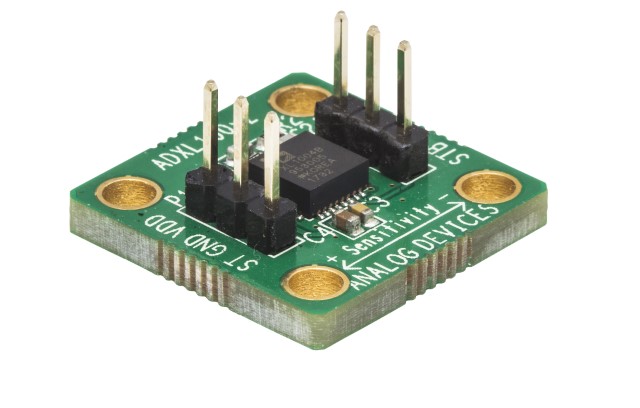

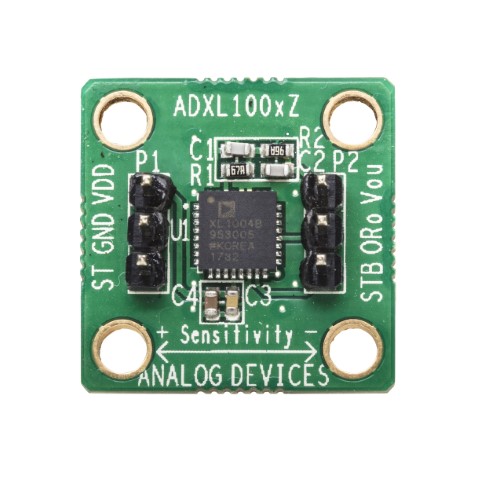

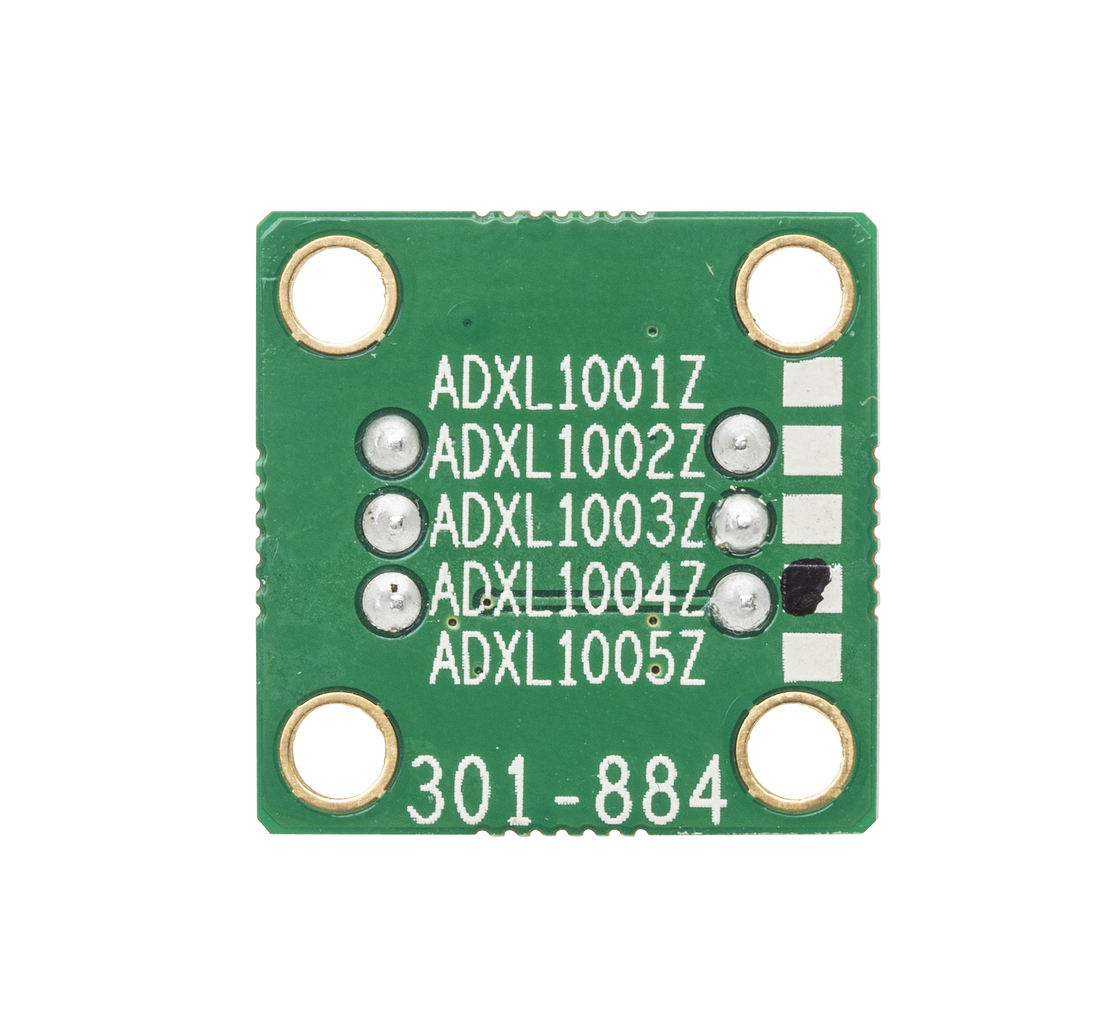

EVAL-ADXL1004Z はシンプルな評価用ボードで、ADXL1004 振動センサーの性能をすばやく評価することができます。 EVAL-ADXL1004Z は、メカニカル・シェーカー上に搭載するように特に設計されており、0.8 インチ四方の極厚プリント基板で構成されています。 シェーカー・ブロックにしっかりと固定できるように、ネジ穴が設けられています。 この設計により、ADXL1004 振動センサーのフル・レンジの性能を、デバイスを別個の試験用ボードにハンダ処理することなく、評価することができます。 シンプルな RC ローパス・フィルタが、約 20 kHz の -3 dB 帯域幅の出力に提供されています。 コンポーネントは取り換えることができ、ユーザーのアプリケーションに特化したローパス・フィルタをデバイスの出力に実装することもできます。
