製品概要

機能と利点

  • 240 MSPS スループット・レート
  • 10-Bit D/A コンバータ
  • RS-343A/RS-170 互換出力
  • 相補出力
  • DACの出力電流範囲: 2 mA ~ 18.5 mA
  • TTL 互換入力
  • 電圧リファレンス内蔵
  • 5 V/3.3 V 単電源動作

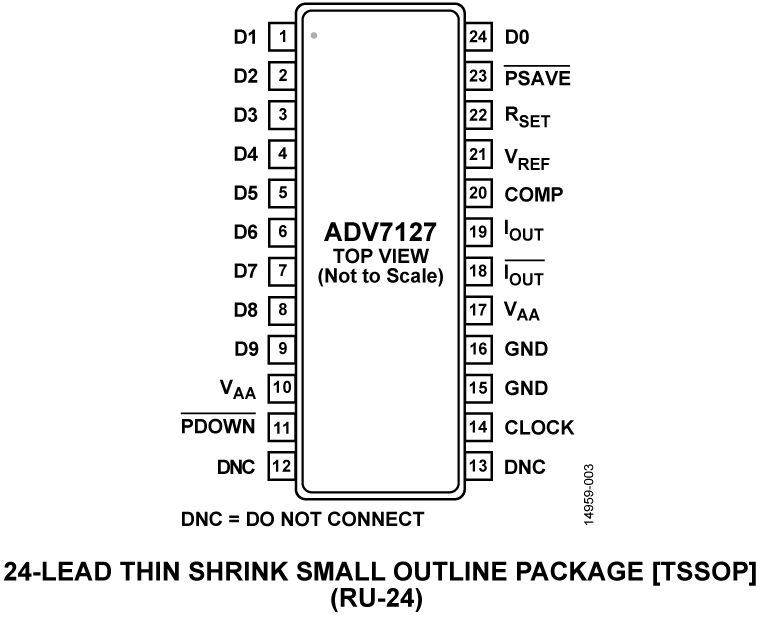

  • 24ピン薄型シュリンク・スモール・アウトライン・パッケージ(TSSOP)
  • 低消費電力
  • 低消費電力スタンバイ・モード
  • パワーダウン・モード
  • 工業温度範囲(−40°C ~ +85°C)

    製品概要

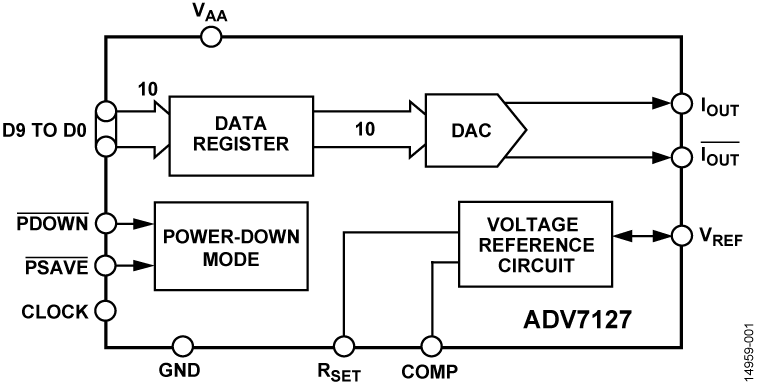

    ADV7127は、単一のモノリシック・チップに集積した高速D/Aコンバータです。10ビット・ビデオD/Aコンバータ、オンボードの電圧リファレンス、補完出力、標準のTTL入力インターフェース、アナログ出力の高インピーダンス電流源を備えています。

    ADV7127には、10ビット入力ポートがあります。このデバイスの動作に必要なのは、5V / 3.3Vの単電源とクロックだけです。

    ADV7127はCMOSプロセスで製造されています。モノリシックCMOS構造を採用しているため、小さい消費電力で多くの機能を動作させることができます。ADV7127は24ピンTSSOPパッケージを採用し、パワーダウン・モードと電圧レファランス回路を内蔵しています。

    製品のハイライト

    1. 240MSPSのスループット
    2. 10ビット単調性を保証
    3. RS-343AやRS-170などの広範囲な高解像度カラー・グラフィックス・システムと互換

    アプリケーション

    • デジタル・ビデオ・システム(100Hzで1600×1200)
    • 高解像度カラー・グラフィックス
    • デジタル無線変調
    • 画像処理
    • 計装機器
    • ビデオ信号の再生
    • ダイレクト・デジタル・シンセシス(DDS)
    • ワイヤレス・ローカル・エリア・ネットワーク(LAN)
