製品概要

機能と利点

  • AEC-Q100車載品質デバイスの仕様については、ADuM520xWデータシート（英語pdf）を参照してください。
  • isoPower®：絶縁DC/DCコンバータ内蔵
  • 安定化3Vまたは5V出力
  • 最大500mW出力パワー
  • デュアル、DC～25Mbps（NRZ）信号絶縁チャンネル
  • シュミット・トリガー入力
  • 16ピンSOIC パッケージ（沿面距離8mm以上）
  • 高温動作：105℃（max）
  • 高コモン・モード過渡耐圧：>25kV/µs
  • 安全規格の承認
    UL規格
    2500Vrms 1分間/UL1577
    CSA部品承認通告#5A（申請中）
    VDE規格（申請中）
    DIN V VDE V 0884-10（VDE V 0884-10）：2006-12
    VIORM＝560Vピーク

製品概要

ADuM520xは、絶縁DC/DCコンバータ、isoPower®を内蔵する、2チャンネルのデジタル・アイソレータです。アナログ・デバイセズのiCoupler®技術を基本とした、DC/DCコンバータは、入力側電源電圧が5.0Vの場合は、出力側に絶縁された最大500mWの安定化電源を提供します。入力側電源電圧と出力側電圧が3.3Vの場合は200mWとなります。これによって、低電力の絶縁設計において、別のDC/DCコンバータの必要性を排除することが可能となります。アナログ・デバイセズのチップスケール・トランスを用いたiCoupler技術は、DC/DCコンバータにももちろん、ロジック信号の絶縁にも使われています。その結果として、非常に小型の絶縁ソリューションが実現します。

ADuM520x製品は、isoPower®を備えた ADuM5401、ADuM5402、ADuM5403、ADuM5404、ADuM5000と組み合わせて使うことにより、出力電力レベルを高くし、チャンネル数を増やすことができます（有効電力の増加のセクションを参照）。

ADuM520xアイソレータは、いくつかのチャンネル構成とデータレート（オプションについては英語データシート「オーダー・ガイド（Ordering Guide）」を参照）を持った、それぞれ独立した2つの絶縁チャンネルを提供します。

isoPowerは、トランスを経由してパワーを伝達させるために高い周波数のスイッチング素子を使っています。プリント基板上（PCB）でのレイアウトでは放射規格を満たすように、特別な配慮が必要となります。推奨のボードレイアウトに関しては、AN-0971アプリケーション・ノート（和文Rev.B／最新版は英文をご覧ください）を参照してください。

アプリケーション

  • RS-232/RS-422/RS-485トランシーバ
  • 工業用フィールド・バスの絶縁
  • 電源のスタートアップ、ゲートドライバ
  • 絶縁センサー・インターフェース
  • 工業用PLC

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

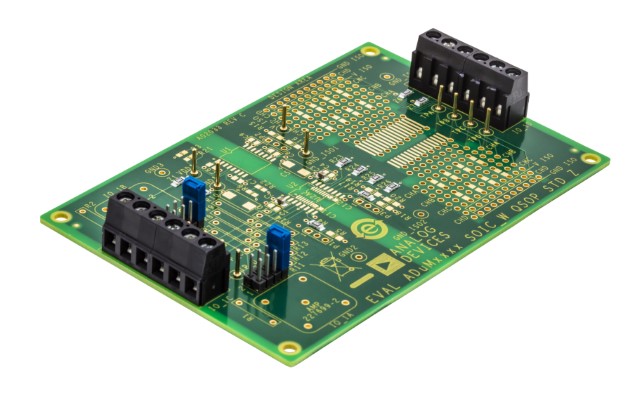

評価キット (1)

参考資料

  • すべてを表示 (23)
  • データシート (2)
  • アプリケーション・ノート (8)
  • ユーザ・ガイド (1)
  • FAQ (1)
  • セレクション・ガイド (1)
  • カタログ (1)
  • 技術記事 (5)
  • ビデオ (1)
  • プレス・リリース (2)
  • ウェブキャスト (1)
    • Document Type
    アプリケーション・ノート
    FAQ

    ツールおよびシミュレーション

    IBIS Models

    ADuM5201 IBIS Model (A and C Grades)

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    ADUM5201ARWZ 材料宣誓書（MD） 信頼性データ 16-Lead SOIC Wide
    ADUM5201ARWZ-RL 材料宣誓書（MD） 信頼性データ 16-Lead SOIC Wide
    ADUM5201CRWZ 材料宣誓書（MD） 信頼性データ 16 ld SOIC
    ADUM5201CRWZ-RL 材料宣誓書（MD） 信頼性データ 16-Lead SOIC Wide
    ADUM5201WCRWZ 材料宣誓書（MD） 信頼性データ 16 ld SOIC
    ADUM5201WCRWZ-RL 材料宣誓書（MD） 信頼性データ 16-Lead SOIC Wide
    ウェハ・ファブリケーション・データ

    PCN-PDN情報

    以下ドロップダウンからモデルを選択しPCN/PDN通知に登録してください。過去の通知も参照できます。

    モデルを選択してPCN情報を参照
    • ADUM5201ARWZ 製造中
    • ADUM5201ARWZ-RL 製造中
    • ADUM5201CRWZ 製造中
    • ADUM5201CRWZ-RL 製造中
    • ADUM5201WCRWZ 製造中
    • ADUM5201WCRWZ-RL 製造中
