製品概要

機能と利点

  • USB 2.0信号でロー・スピード、フル・スピード、ハイ・スピードの各接続を自動検出
    • 1.5Mbps、12Mbps、480Mbpsの各データ・レート
  • アップストリーム・ポートまたはダウンストリーム・ポート用双方向USBアイソレータ
    • リドライブと高速データ・リタイミングにより、入力ジッタ除去とオープン・アイを実現
    • 柔軟なクロック入力オプション
  • 4.5V~5.5VのVBUSxまたは両側で3V~3.6Vの動作
    • アイドル状態、ロー・スピード、またはフル・スピード・モード時の電源電流:21mA(代表値)
    • アイドル状態、ハイ・スピード・モード時の電源電流:48mA(代表値)
  • USB 2.0サスペンド(L2)または切断時に超低消費電力スタンバイ
    • 低消費電力スタンバイ時、アップストリーム電源電流:1.7mA(代表値)
    • 低消費電力スタンバイ時、ダウンストリーム電源電流:20μA(代表値)
  • 絶縁バリアをまたぐIEC 61000-4-2 ESD保護:±8000V
  • CISPR32/EN55032クラスBに適合
  • 高いコモンモード過渡耐圧:50kV/μs(代表値)
  • 安全性と規制に関する認定(申請中)
    • UL(申請中):5700V(実効値)で1分間、UL 1577規格に準拠
    • CSA Component Acceptance Notice 5A(申請中)
      • IEC 62368-1、IEC 61010-1、IEC60601‑1
    • VDE適合性認定(申請中)
      • DIN V VDE V 0884-11(VDE V 0884-11):2017-01
      • VIORM = 849VPEAK
  • 動作温度範囲:−55°C~+125°C

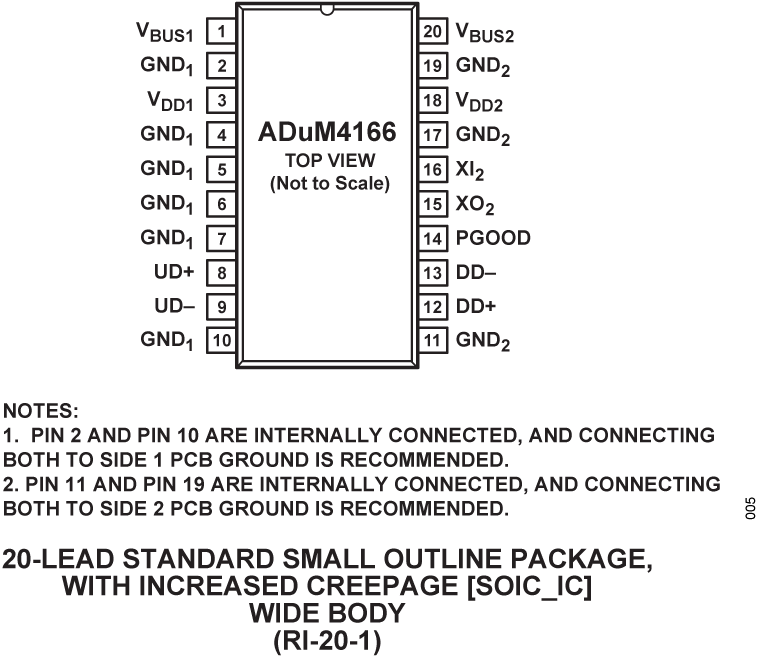

  • 沿面距離を増やして8.3mmの沿面距離およびクリアランスを確保した、20ピン、ワイド・ボディのSOIC_ICパッケージ

製品概要

ADuM4165/ADuM41661は、アナログ・デバイセズのiCoupler®技術を用いたUSB 2.0ポート・アイソレータで、必要に応じてUSB 2.0のロー(1.5Mbps)、フル(12Mbps)、ハイ(480Mbps)のすべてのデータ・レートを動的にサポートします。このデバイスは、自動スピード・ネゴシエーション機能によりホスト絶縁をサポートする他、ペリフェラル絶縁をサポートしています。

ハイスピード・データは、ジッタを減らすためにリタイミングされるため、外部クロック信号または水晶発振器入力が必要です。ADuM4165はアップストリーム側でクロックまたは水晶発振器の入力をサポートしており、ADuM4166はダウンストリーム側でクロックまたは水晶発振器の入力をサポートしているため、システム設計に合わせて最適な2つのオプションを利用できます。

ダウンストリーム(サイド2)用の低消費電力スタンバイ・モードは、バッテリ駆動型のペリフェラルなど、利用可能な電力が限られているアプリケーションをサポートします。アップストリーム(サイド1)のスタンバイ電流は、USB 2.0のサスペンド動作条件を満たしています。

アイソレータは、−55°C~+125°Cの拡張工業用温度範囲で仕様規定されており、沿面距離を増やして8.3mmの沿面距離およびクリアランスを確保した、20ピン、ワイド・ボディのSOIC_ICパッケージを採用しています。

アプリケーション

  • USBペリフェラル、USBホスト、USBハブの絶縁
  • 電子テスト/計測用装置
  • 医療用デバイスおよび統合化されたPC
  • 工業用PC、およびデバッグやアップグレード用の絶縁USBポート
  • USBアイソレータ・モジュールおよびUSBケーブル・アイソレータ

1第7,075,329号、第8,432,182号、第8,525,547号、および第8,564,327号米国特許により保護されています。その他の特許は申請中です。

製品カテゴリ

マーケット&テクノロジー

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

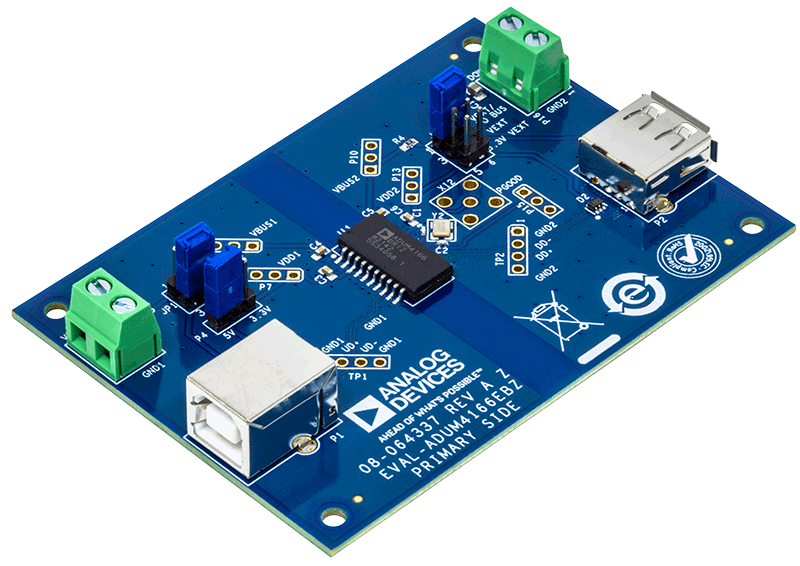

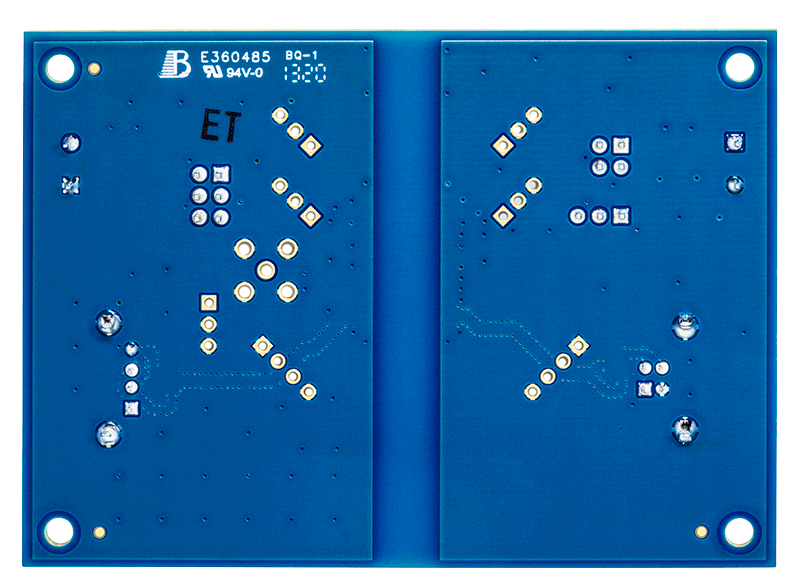

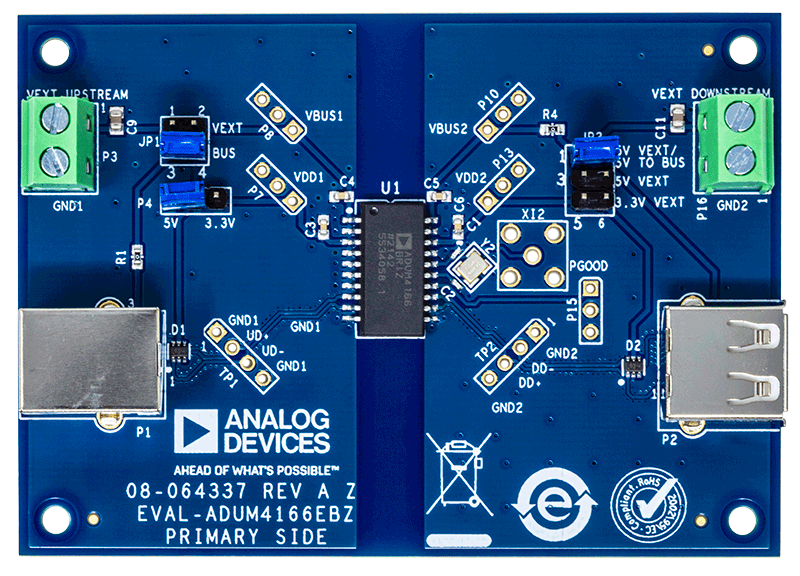

評価キット (1)
