ユーザ・ガイド Rev. 0
1 すべてを表示

製品概要

機能と利点

  • USB 2.0データ転送をサポート
    • ロー・スピード（1.5Mbps）
    • フル・スピード（12Mbps）
    • ハイ・スピード（480Mbps）
  • 標準のUSBタイプAおよびタイプBコネクタ
  • アップストリーム5V電源：ケーブルまたは外部電源から
  • ダウンストリーム電源：外部電源から
  • 3.3Vまたは5Vの外部電源に対応
  • ダウンストリーム側のPGOOD（パワー・グッド）インジケータ
  • 外部クロックのオプション接続
  • テスト・ポイント接続オプション
  • 20ピンSOIC_ICパッケージ・オプション（沿面距離8.3mm）

製品概要

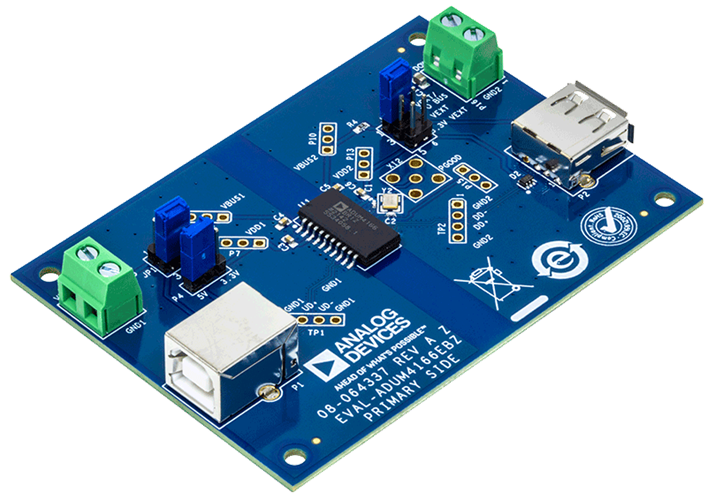

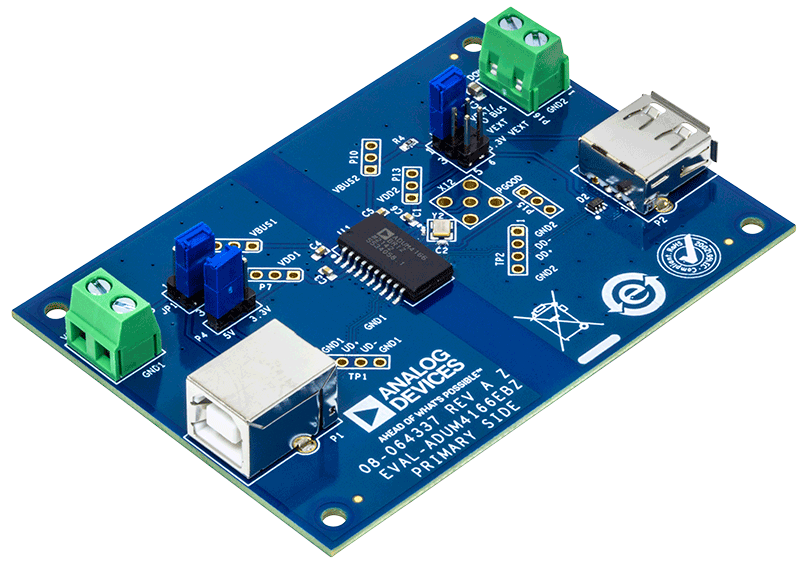

EVAL-ADuM4165EBZおよびEVAL-ADuM4166EBZを使用すると、追加部品なしでUSBホストやUSBペリフェラルに直接接続して、ADuM4165およびADuM4166 USBアイソレータを手早くかつ容易に評価できます。ADuM4165/ADuM4166は、アナログ・デバイセズのiCoupler®技術を採用して、アイソレータ・チャンネル、USBトランシーバー、電源回路とタイミング回路、コントロール・ロジックおよび内部終端、プルアップ、プルダウンを組み合わせたもので、沿面距離を増やした1つの20ピン、ワイド・ボディのSOIC_ICパッケージに集積しています。

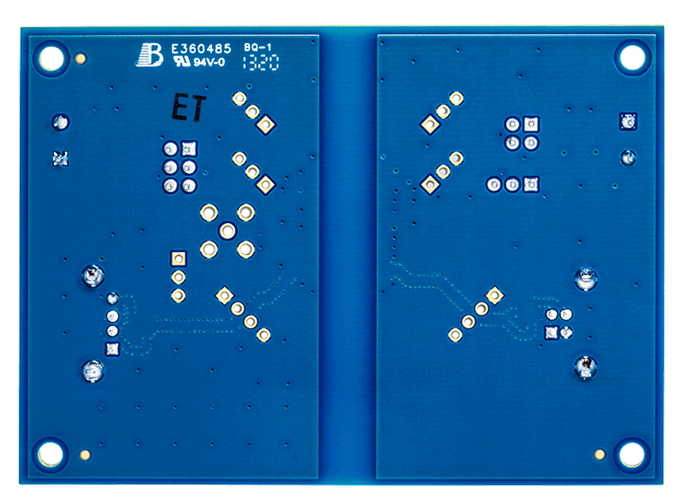

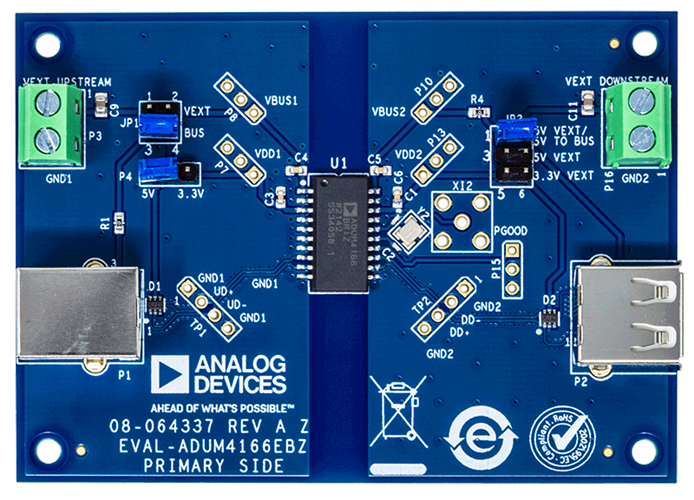

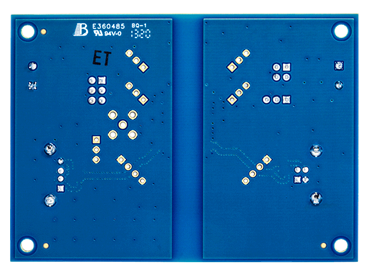

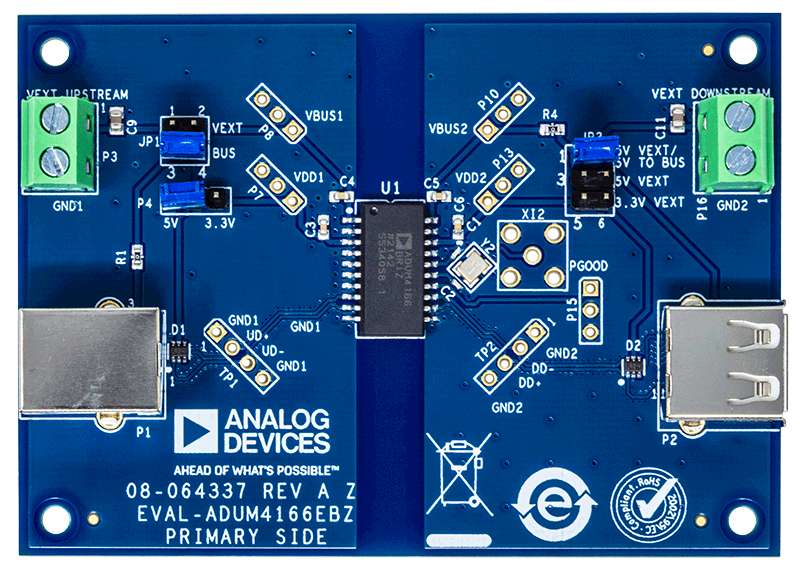

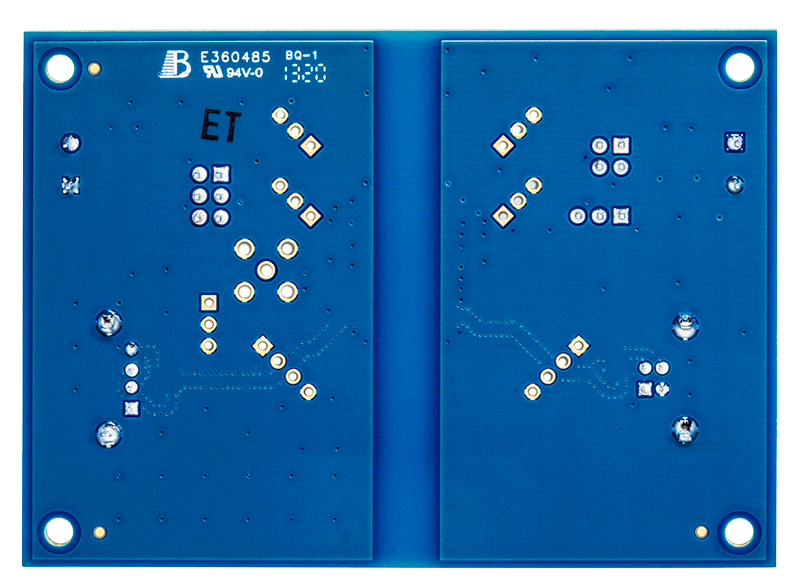

この評価用ボードには、アイソレータの両側に別々のグランド・プレーンと電源プレーンがあります。この分離によって、デバイスの両側を電気的に絶縁してADuM4165/ADuM4166を評価できます。ただし、高電圧使用時の安全性は認定されていないため、テストは有資格の担当者が実行する必要があります。

アップストリーム側の電力は接続されたUSBホストから提供できますが、ダウンストリーム側には外部電源が必要です。

ADuM4165/ADuM4166の詳細については、ADuM4165/ADuM4166のデータシートを参照してください。EVAL-ADuM4165EBZまたはEVAL-ADuM4166EBZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。

マーケット＆テクノロジー

対象となる製品

はじめに

必要な装置

  • 信号発生器またはUSBホスト（ラップトップなど）
  • USBペリフェラル（マウス、ヘッドセット、大容量ストレージ、Webカメラなど）
  • オシロスコープ
  • 電源（1つまたは2つの出力）
