ADUM4150

SPIsolatorデジタル・アイソレータ、6チャンネル、5kV、SPI用、遅延クロック付き

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.91
特長
  • 遅延クロックモードで最大40MHzのSPIクロック速度をサポート
  • 4線式で最大17MHzのSPIクロック速度をサポート
  • 4つの高速、低伝搬遅延、SPI信号絶縁チャンネル
  • 2つの250kbpsデータ・チャンネル
  • 遅延補償クロック・ライン
  • 8.3mmのクリーページを供えた20ピンSOICパッケージを採用
  • 高温動作:125℃
  • 高いコモン・モード過渡電圧耐性:25kV/μs以上
  • 安全性と規制の認定
    • UL 1577に準拠するUL 認定
      • 5000 V rms、1 分間 耐性のSOICロング・パッケージ
    • CSA 部品承認通知 #5A
    • VDE適合性認定
      • DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
      • VIORM = 849 V peak
製品概要
show more Icon

ADuM4150は絶縁されたシリアル・ペリフェラル・インターフェース(SPI)向けに最適化された、6チャンネルSPIsolator™デジタル・アイソレータ です。アナログ・デバイセズのiCoupler®チップ・スケール・トランス技術に基づき、CLK、MO/SI、MI/SO、SSのSPIバス信号は伝搬遅延が小さくなっているので最大17MHzまでのSPIクロックレートが可能です。これらのチャンネルはSPI向けにタイミングを最適化するために伝搬遅延13ns、ジッター1nsで動作します。

アイソレータADuM4150には2つの独立した低データレートの絶縁チャンネル(各方向に1チャンネル)も追加されています。低速チャンネルのデータは2.5μsのジッターをもつ250kbpsデータレート用にサンプリングされシリアライズされます。

ADuM4150にはこのデバイスのマスター側に遅延クロック出力があります。この出力は40MHzのクロック性能に対応するためにマスターのもう一つのクロック動作ポートとともに使用することができます。詳細については英語データシート「Delay Clock」セクションを参照してください。

アプリケーション

  • 工業用プログラマブル・ロジック・コントローラ(PLC)
  • センサー・アイソレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.91

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUM4150ARIZ
  • HTML
  • HTML
ADUM4150ARIZ-RL
  • HTML
  • HTML
ADUM4150BRIZ
  • HTML
  • HTML
ADUM4150BRIZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 22, 2015

- 15_0135

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

ADUM4150ARIZ

製造中

ADUM4150ARIZ-RL

製造中

ADUM4150BRIZ

製造中

ADUM4150BRIZ-RL

製造中

2 27, 2015

- 15_0034

ADuM415x Data Sheet Changes

ADUM4150ARIZ

製造中

ADUM4150ARIZ-RL

製造中

ADUM4150BRIZ

製造中

ADUM4150BRIZ-RL

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 22, 2015

- 15_0135

arrow down

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

ADUM4150ARIZ

製造中

ADUM4150ARIZ-RL

製造中

ADUM4150BRIZ

製造中

ADUM4150BRIZ-RL

製造中

2 27, 2015

- 15_0034

arrow down

ADuM415x Data Sheet Changes

ADUM4150ARIZ

製造中

ADUM4150ARIZ-RL

製造中

ADUM4150BRIZ

製造中

ADUM4150BRIZ-RL

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

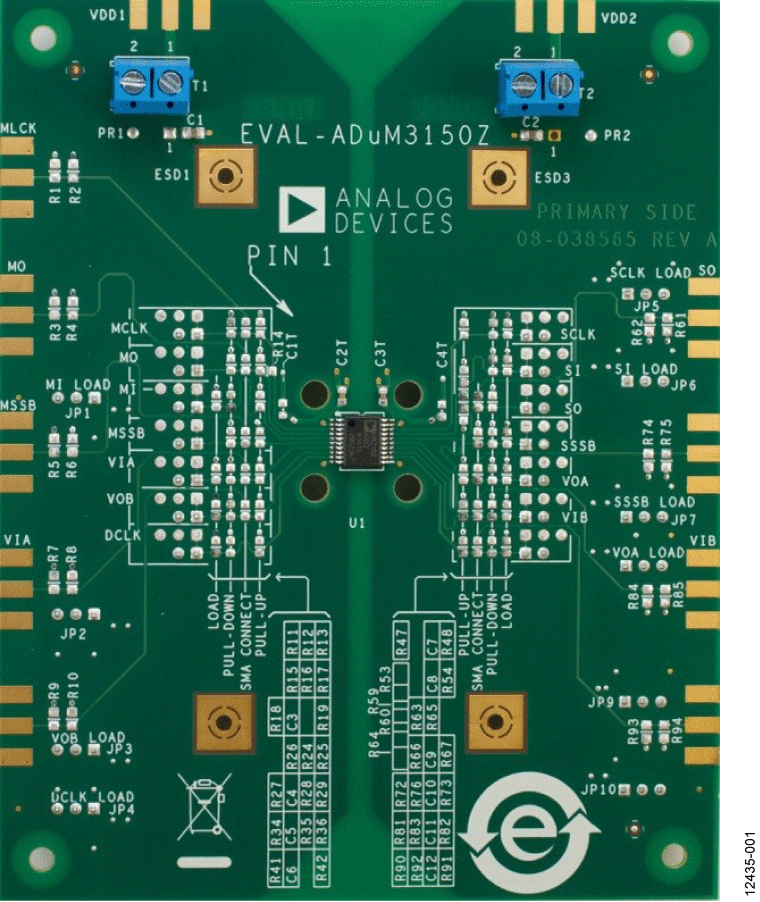

EVAL-ADUM3150

ADUM3150/ADUM4150 評価用ボード

zoom

EVAL-ADUM3150

ADUM3150/ADUM4150 評価用ボード

ADUM3150/ADUM4150 評価用ボード

機能と利点

  • 6 つすべてのデータ・チャンネルへのアクセス
  • DCLK 遅延クロックへのアクセス
  • 複数の接続オプション
  • Tektronix アクティブ・プローブのサポート
  • ケーブル終端の提供
  • PCB エッジマウント同軸コネクタのサポート
  • 容易な構成
  • インストール済みの SPIsolator デジタル・アイソレータ:ADuM3150BRSZ
    (20 ピン SSOP パッケージ)

製品の詳細

EVAL-ADuM3150Z は、ADuM3150ARSZ および ADuM3150BRSZ をサポートし、これらは SPI アプリケーションでの使用に最適化された 6 チャンネルの SPIsolator® アイソレータです。40 MHz SPI データ転送を実現するために、2 つの低速チャンネルとクロック遅延チャンネルを含んでいます。評価用ボードは、JEDEC 規格の 20 ピン SSOP パッド・レイアウト、信号外乱のサポート、ループバック、および VDDx または GNDx に参照される負荷のほか、最適なバイパス容量を備えています。信号ソースは、ボードに直接接続するほか、エッジマウント SMA コネクタ(別売)または電源接続用端子ブロックを通じてボードに接続することもできます。ボードには、Tektronix® アクティブ・プローブとの互換性のために 200 ミルのヘッダー位置が含まれています。


EVAL-ADuM3150Z 評価用ボードを使用して、ADuM4150ARIZ および ADuM4150BRIZ デバイスを評価できます。EVAL-ADuM3150Z 評価用ボードのパッド・レイアウトは ADuM4150ARIZ および ADuM4150BRIZ 20 ピン SOIC_IC パッケージをサポートしていませんが、これらのデバイスは ADuM3150ARSZ または ADuM3150BRSZ で評価できます。ADuM4150ARIZ と ADuM3150ARSZ はパッケージと絶縁機能に違いがありますが、評価機能は同等です。ADuM4150BRIZ および ADuM3150BRSZ デバイスも同様です。


ボードは、4 層ボードとしての最高のプリント基板(PCB)設計方式に従い、絶縁バリアの両側に完全な電源およびグラウンド・プレーンを備えています。その他の電磁干渉(EMI)またはノイズ緩和のための設計機能は、このボードには含まれていません。非常に高速な動作や超低放射が必要な場合は、AN-1109 アプリケーション・ノートの追加のボード・レイアウト技術を参照してください。


詳細については、ADuM3150 のデータシートを参照してください。EVAL- ADuM3150Z 評価用ボードを使用する際は、データシートと併せてユーザー・ガイド(UG-719)を参照してください。


サポートされる SPIsolator モデル

  • ADuM3150ARSZ
  • ADuM3150BRSZ
  • ADuM4150ARIZ
  • ADuM4150BRIZ
