EVAL-ADUM3150
製品概要
機能と利点
- 6 つすべてのデータ・チャンネルへのアクセス
- DCLK 遅延クロックへのアクセス
- 複数の接続オプション
- Tektronix アクティブ・プローブのサポート
- ケーブル終端の提供
- PCB エッジマウント同軸コネクタのサポート
- 容易な構成
- インストール済みの SPIsolator デジタル・アイソレータ:ADuM3150BRSZ
（20 ピン SSOP パッケージ）
製品概要

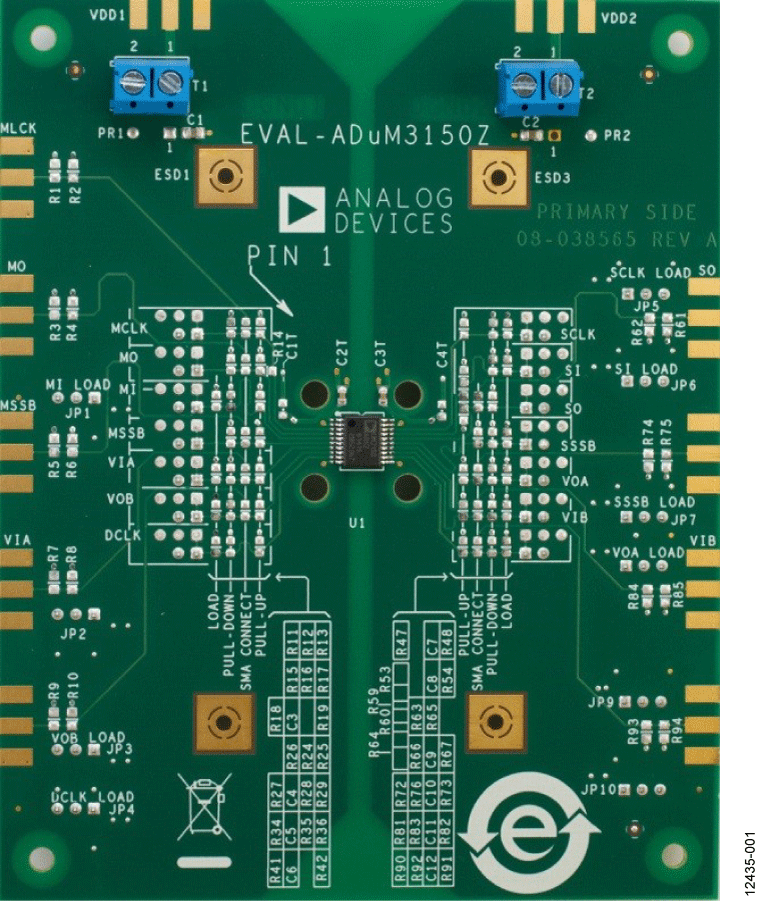

EVAL-ADuM3150Z は、ADuM3150ARSZ および ADuM3150BRSZ をサポートし、これらは SPI アプリケーションでの使用に最適化された 6 チャンネルの SPIsolator® アイソレータです。40 MHz SPI データ転送を実現するために、2 つの低速チャンネルとクロック遅延チャンネルを含んでいます。評価用ボードは、JEDEC 規格の 20 ピン SSOP パッド・レイアウト、信号外乱のサポート、ループバック、および VDDx または GNDx に参照される負荷のほか、最適なバイパス容量を備えています。信号ソースは、ボードに直接接続するほか、エッジマウント SMA コネクタ（別売）または電源接続用端子ブロックを通じてボードに接続することもできます。ボードには、Tektronix® アクティブ・プローブとの互換性のために 200 ミルのヘッダー位置が含まれています。
EVAL-ADuM3150Z 評価用ボードを使用して、ADuM4150ARIZ および ADuM4150BRIZ デバイスを評価できます。EVAL-ADuM3150Z 評価用ボードのパッド・レイアウトは ADuM4150ARIZ および ADuM4150BRIZ 20 ピン SOIC_IC パッケージをサポートしていませんが、これらのデバイスは ADuM3150ARSZ または ADuM3150BRSZ で評価できます。ADuM4150ARIZ と ADuM3150ARSZ はパッケージと絶縁機能に違いがありますが、評価機能は同等です。ADuM4150BRIZ および ADuM3150BRSZ デバイスも同様です。
ボードは、4 層ボードとしての最高のプリント基板（PCB）設計方式に従い、絶縁バリアの両側に完全な電源およびグラウンド・プレーンを備えています。その他の電磁干渉（EMI）またはノイズ緩和のための設計機能は、このボードには含まれていません。非常に高速な動作や超低放射が必要な場合は、AN-1109 アプリケーション・ノートの追加のボード・レイアウト技術を参照してください。
詳細については、ADuM3150 のデータシートを参照してください。EVAL- ADuM3150Z 評価用ボードを使用する際は、データシートと併せてユーザー・ガイド（UG-719）を参照してください。
サポートされる SPIsolator モデル
- ADuM3150ARSZ
- ADuM3150BRSZ
- ADuM4150ARIZ
- ADuM4150BRIZ
