ADuM3190S

航空宇宙向け高安定性絶縁型誤差アンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 絶縁型帰還アプリケーションで安定性を提供
    • 全温度範囲にわたる精度: 0.7 %
  • リファレンス電圧: 1.225 V
  • DOSA と互換
  • 低消費電力動作: < 合計 7 mA
  • 幅広い電源電圧範囲
    • VDD1: 3 V ~ 20 V
    • VDD2: 3 V ~ 20 V
  • 帯域幅: 400 kHz
  • アイソレーション電圧: 500 V rms
  • 幅広い温度範囲: −55°C ~ +125° の周囲温度
  • 最大ジャンクション温度: 150°C


製品概要
show more Icon

ADuM3190S は、アナログ・デバイセズの iCoupler® 技術をベースにした絶縁型誤差アンプです。ADuM3190S は、線形帰還電源用として最適です。ADuM3190S の 1 次側コントローラにより、広く採用されているフォトカプラ・ソリューションおよびシャント・レギュレータ・ソリューションと比較して優れた過渡応答、電力密度、安定性が実現されました。

フォトカプラをベースにし、寿命と高温度に対して電流変換比が不確定なソリューションとは異なり、ADuM3190 の伝達関数は寿命を通じて変化せず、さらに −55°C ~ +125°C の広い温度範囲で安定しています。

ADuM3190S は、電源ループ補償技術で広く採用されている広帯域オペアンプを内蔵しています。ADuM3190S は高速であるため、高速なトランジェント条件と過電流状態に対応する帰還ループを実現できます。電源出力セットポイントと比較するための高精度 1.225 V リファレンス電圧も内蔵しています。

ADuM3190S は、定格絶縁電圧の実効値が 500 V の小型 16 ピン・フラットパック・パッケージを採用しています。

アプリケーション

  • リニア電源
  • インバータ
  • 無停電電源(UPS)
  • DOSA 互換モジュール
  • 電圧モニタ


質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUM3190AF-EMX
  • HTML
  • HTML
ADUM3190P703F
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 20, 2019

- 19_0238

ADuM3190S Aerospace Grade Datasheet Changes

ADUM3190AF-EMX

ADUM3190P703F

1 23, 2019

- 18_0153

Correct thermal resistance numbers thetaJC and thetaJA for the ADuM3190S datasheet.

7 30, 2018

- 16_0026

Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 20, 2019

- 19_0238

arrow down

ADuM3190S Aerospace Grade Datasheet Changes

ADUM3190AF-EMX

ADUM3190P703F

1 23, 2019

- 18_0153

arrow down

Correct thermal resistance numbers thetaJC and thetaJA for the ADuM3190S datasheet.

7 30, 2018

- 16_0026

arrow down

Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADuM3190S

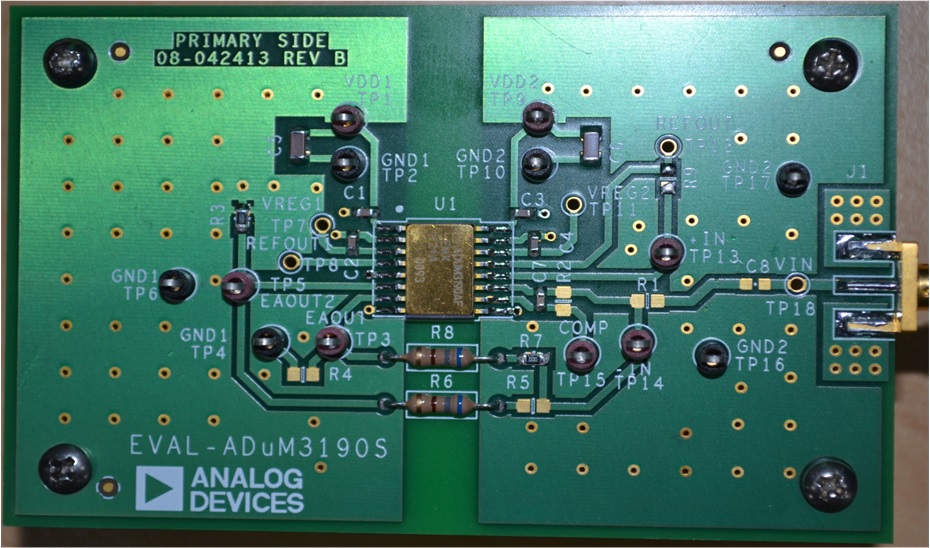

ADuM3190S Evaluation Board
