ADUM3154

SPIsolatorデジタル・アイソレータ、SPI用、マルチスレーブ、3.75kV、7チャンネル

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.B)

pdf

7 1, 2014 ellipse 日本語

ADuM3154: 3.75 kV、7チャンネル、SPIsolator 複数スレーブ、SPI用デジタル・アイソレータ (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 410 kB
Documentation すべてのドキュメントを表示
IBISモデル ADuM3154/ADuM4154 IBIS Model Download 108.63 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$2.54
特長
  • 最大17MHzまでのSPIクロック速度をサポート
  • 4つの高速、低伝搬遅延、SPI信号絶縁チャンネル
  • 最大4つのスレーブ・デバイスをサポート
  • 5.1mmのクリーページを供えた20ピンSSOPパッケージを採用。
  • 高温動作：125℃
  • 高いコモン・モード過渡電圧耐性：25kV/μs以上
  • 安全性規制の認定
    • UL 1577に準拠するUL 認定
      • 3750 V rms、1 分間
    • CSA 部品承認通知 #5A
    • VDE適合性認定
      • DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
      • VIORM = 565 V peak


    製品概要
    show more Icon

    ADuM3154は最大4個のスレーブ・デバイスのサポートを含むシリアル・ペリフェラル・インターフェース（SPI）向けに最適化されたSPIsolator™デジタル・アイソレータです。アナログ・デバイセズのiCoupler®チップ・スケール・トランス技術に基づき、SPIバス信号CLK、MO/SI、MI/SO、SSの伝搬遅延とジッターが小さくなっているので最大17MHzまでのSPIクロックレートが可能です。

    アイソレータADuM3154は最大4個のスレーブ・デバイスを1つのアイソレータからサービスできるスレーブ・セレクト・マルチプレクサ・システムを備えています。指定するスレーブが選択されると、スレーブ・セレクト信号が小さい伝搬時間で所望の出力へ伝送されるため、厳しいタイミングでの制御が可能になります。絶縁されたSSxは250kbpsの低速2チャンネル・アドレス・バスを通してアドレス指定されるため、選択するスレーブ・デバイスをわずか2.5μsで変更することができます。

    アプリケーション

    • 工業用プログラマブル･ロジック･コントローラ（PLC）
    • センサー・アイソレーション
    Show More Arrow image
    file データシートを表示 (Rev.B)
    Documentation すべてのドキュメントを表示
    IBISモデル ADuM3154/ADuM4154 IBIS Model Download 108.63 KB

    質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問（FAQ）

    ご購入＆ご注文に関するFAQ
    製品モデル 4
    1Ku当たりの価格 最低価格：$2.54
    modal bookmark icon

    {{modalTitle}}

    modal close icon

    {{modalDescription}}

    {{dropdownTitle}}

    input down arrow
    • {{defaultSelectedText}}
      • {{#each projectNames}}
    • {{name}}
      • {{/each}} {{#if newProjectText}}
    • plus icon {{newProjectText}}
      • {{/if}}
    {{#if toggleButtonDescription}}
    {{toggleButtonDescription}}
    {{/if}} {{#if newProjectTitle}}

    {{newProjectTitle}}

    {{projectNameErrorText}}

    {{/if}}

    ADUM3154

    資料

    8
    overlayclose

    Filters

    1つが該当

    mobileoverlaydownarrow
    • すべて
      TickIcon
    • データシート
    • ユーザ・ガイド
    • 安全性および規制遵守
    • 技術記事
    • すべて
      TickIcon
    • English
    • 日本語
    resetfilter

    絞り込みを解除

    データシート

    2

    PDF Vector

    PDF

    更新 06/20/2014
    English

    ADuM3154: 3.75 kV, 7-Channel, SPIsolator Multiple Slave, Digital Isolator for SPI Data Sheet (Rev.B)

    PDFファイルを開く

    redirect
    375.05 K
    download

    PDFをダウンロード

    PDF Vector

    pdf

    更新 07/01/2014
    日本語

    ADuM3154: 3.75 kV、7チャンネル、SPIsolator 複数スレーブ、SPI用デジタル・アイソレータ (Rev.0)

    PDFファイルを開く

    redirect
    410 kB
    download

    PDFをダウンロード

    ユーザ・ガイド

    1

    PDF Vector

    pdf

    更新 07/28/2014
    English
    UG-721: Evaluating the iCoupler ADuM3154 with the EVAL-ADuM3154Z Evaluation System redirect icon

    472 kB

    download

    PDFをダウンロード

    安全性および規制遵守

    2

    PDF Vector

    HTML

    更新 01/28/2016
    English
    Safety and Regulatory Compliance Information redirect icon

    PDF Vector

    HTML

    更新 01/28/2016
    日本語
    安全規格認証や適合の取得状況 redirect icon

    技術記事

    3

    PDF Vector

    HTML

    更新 08/01/2014
    English
    Isolating SPI for High Bandwidth Sensors redirect icon

    PDF Vector

    HTML

    更新 08/01/2014
    日本語
    帯域幅の広いセンサー・アプリケーションに最適なSPIの絶縁方法 redirect icon

    PDF Vector

    HTML

    更新 03/01/2015
    English
    Maximizing Performance and Integration in Applications Requiring Isolated SPI redirect icon

    この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    技術資料 6
    show more Icon

    データシート 2

    ADuM3154: 3.75 kV, 7-Channel, SPIsolator Multiple Slave, Digital Isolator for SPI Data Sheet (Rev.B)
    ADuM3154: 3.75 kV、7チャンネル、SPIsolator 複数スレーブ、SPI用デジタル・アイソレータ (Rev.0)

    ユーザ・ガイド 1

    UG-721: Evaluating the iCoupler ADuM3154 with the EVAL-ADuM3154Z Evaluation System

    技術記事 2

    帯域幅の広いセンサー・アプリケーションに最適なSPIの絶縁方法
    Maximizing Performance and Integration in Applications Requiring Isolated SPI

    安全性および規制遵守 1

    安全規格認証や適合の取得状況

    安全性および規制遵守 1

    安全規格認証や適合の取得状況

    製品選択ガイド 1

    デジタル・アイソレーションとインターフェース技術の選択ガイド

    ビデオ

    2

    Thumbnail Image

    ビデオ

    2020-10-28

    01:00

    Protect your Innovations: from High Precision to High Power

    さらに詳しく
    Thumbnail Image

    ビデオ

    2014-05-29

    03:52

    SPI Isolation Challenge

    さらに詳しく
    すべて表示 Arrow image
    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    ADUM3154ARSZ 20-Lead SSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    ADUM3154ARSZ-RL7 20-Lead SSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    ADUM3154BRSZ 20-Lead SSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    ADUM3154BRSZ-RL7 20-Lead SSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link

    モデルでフィルタ

    reset

    絞り込み条件をリセット

    製品モデル

    製品ライフサイクル

    PCN

    2 27, 2015

    - 15_0031

    ADuM315x Data Sheet Changes

    ADUM3154ARSZ

    製造中

    ADUM3154ARSZ-RL7

    製造中

    ADUM3154BRSZ

    製造中

    ADUM3154BRSZ-RL7

    製造中

    pdf

    PCN15_0031_Form

    external-icon

    xls

    Material_Report

    Download

    Datasheet Specification Comparison

    モデルでフィルタ

    reset

    絞り込み条件をリセット

    製品モデル

    製品ライフサイクル

    PCN

    2 27, 2015

    - 15_0031

    arrow down

    ADuM315x Data Sheet Changes

    ADUM3154ARSZ

    製造中

    ADUM3154ARSZ-RL7

    製造中

    ADUM3154BRSZ

    製造中

    ADUM3154BRSZ-RL7

    製造中

    pdf

    PCN15_0031_Form

    external-icon

    xls

    Material_Report

    Download
    Datasheet Specification Comparison

    ソフトウェアおよび製品のエコシステム

    評価用キット 1

    reference details image

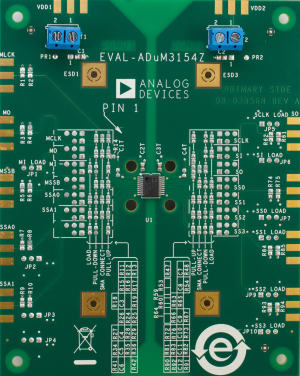

    EVAL-ADUM3154

    ADUM3154/ADUM4154 Evaluation Board

    zoom

    EVAL-ADUM3154

    ADUM3154/ADUM4154 Evaluation Board

    download icon

    ダウンロード

     print icon

    印刷
    EVAL-ADUM3154
    ADUM3154/ADUM4154 Evaluation Board

    機能と利点

    • Access to all four data channels
    • Access to the slave select address lines
    • Access to the DCLK delayed clock
    • Multiple connection options
    • Support for Tektronix active probes
    • Provision for cable terminations
    • Support for PCB edge-mounted coaxial connectors
    • Easy configuration
    • Installed SPIsolator® digital isolator: ADuM3154BRSZ in the 20-lead SSOP package

    今すぐ購入 詳細を表示

    製品の詳細

    The EVAL-ADuM3154Z supports the ADuM3154ARSZ, ADuM3154BRSZ, ADuM4154ARIZ and ADuM4154BRIZ, which are, 4-channel SPIsolator isolators optimized for use in SPI applications. They include two low speed address pins to rout the slave select to one of four destinations. The evaluation board provides a JEDEC standard 20-lead SSOP pad layout, support for signal distribution, loopback, and loads referenced to VDDx or GNDx, as well as optimal bypass capacitance. Signal sources can be wired onto the board as well as brought onto the board through edge-mounted SMA connectors (sold separately) or terminal blocks for power connections. The board includes 200 mil header positions for compatibility with Tektronix active probes.

    The board follows best printed circuit board (PCB) design practices for 4-layer boards, including a full power and ground plane on each side of the isolation barrier. No other EMI or noise mitigation design features are included on this board. In cases of very high speed operation or when ultralow emissions are required, refer to the AN-1109 application note for additional board layout techniques.

    Supported SPIsolator Models
    • ADuM3154ARSZ
    • ADuM3154BRSZ
    • ADuM4154ARIZ
    • ADuM4154BRIZ
