機能と利点

  • 低電圧動作
    5 V動作(データシートを参照)
    3 V動作(データシートを参照)
  • 双方向通信
  • 3 V/5 Vのレベル変換
  • 高温度下での動作:105°C
  • 高速データレート:dc~90 Mbps(NRZ)
  • 高精度なタイミング特性
    パルス幅ひずみ:2 ns(max)
    チャンネル間マッチング:2 ns(max)

    詳細はデータシートをご参照ください。


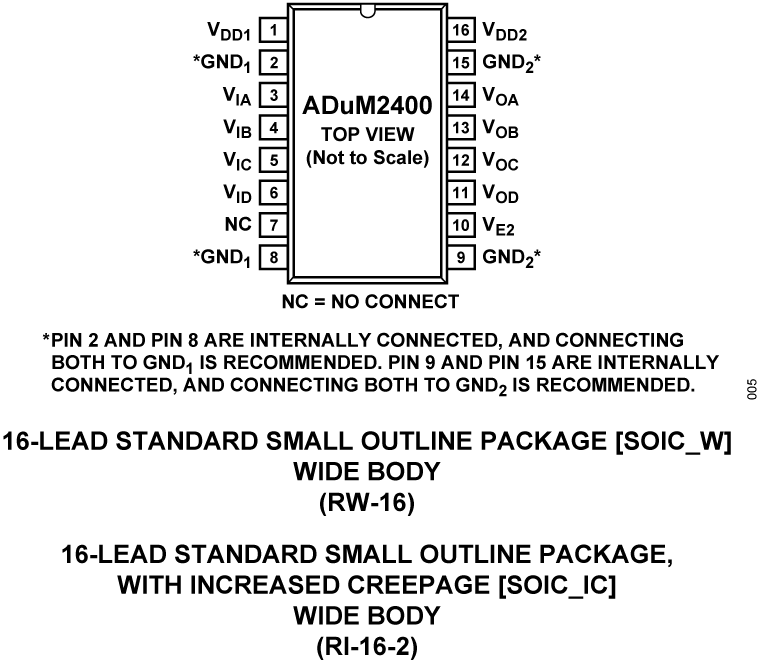

製品概要

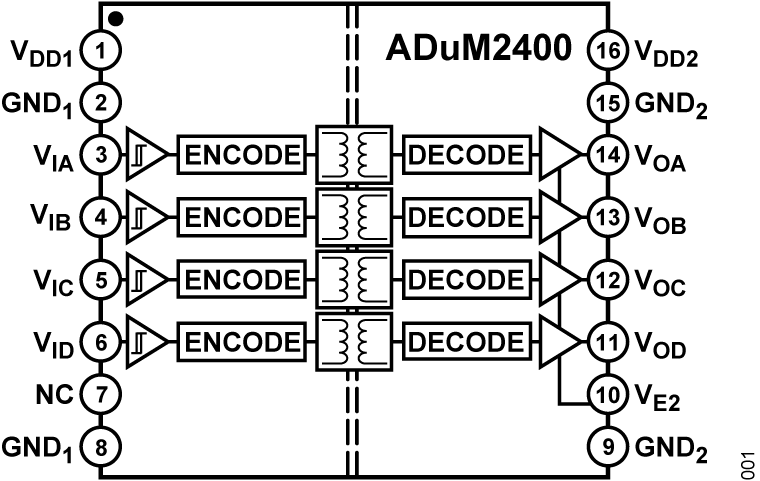

ADuM2400/ADuM2401/ADuM2402はアナログデバイスのiCoupler®技術を用いた4チャンネルのデジタル・アイソレータです。高速CMOSとモノリシック空心コアのトランスが組み合わさったこれらのアイソレーション製品は、フォトカプラのような部品の、より優れた代替品として、並外れた性能特性を備えています。

LEDやフォトダイオードを使用していないため、iCoupler製品は、フォトカプラを用いる場合のような設計でのわずらわしさがありません。典型的なフォトカプラでの、不確定な電流の伝達比、非直線的な伝達関数、温度や寿命に関する心配は一切不要で、シンプルなiCouplerデジタル・インターフェースは安定した性能特性を実現します。さらに、iCoupler製品は、同じレートの信号データに対して、フォトカプラの10分の1あるいは最悪でも6分の1の消費電力で動作します。

ADuM2400/ADuM2401/ADuM2402アイソレータは、4チャンネルの独立したアイソレーション・チャンネルを各種のチャンネル構成とデータレート(オーダリング・ガイド参照)で提供します。ADuM2400/ADuM2401/ADuM2402の各モデルは、各サイド(システム側、フィールド側)とも2.7~5.5 Vの電圧で動作し、アイソレーション・バリアに渡って、電圧の変換機能も伴っていますので低電圧システムと直接互換を取ることが可能です。さらに、ADuM2400/ADuM2401/ADuM2402は低パルス幅ひずみ(CRWZグレードで2 ns以下)と優れた各チャンネル間のマッチング(CRWZグレードで2 ns以下)特性を備えています。他社のフォトカプラ代替製品とは異なり、ADuM2400/ADuM2401/ADuM2402アイソレータは、入力ロジック遷移がない状態やパワーオン/パワーオフ条件でのDCレベルの正確さを保証するための、リフレッシュ機能(特許取得済)を備えています。

アプリケーション
  • 汎用、高電圧、マルチチャンネルの絶縁
  • 医療機器
  • モーター駆動
  • 電源装置
