ADUM1447

デジタル・アイソレータ、クワッド、マイクロパワー、デフォルト出力レベル:ロー(チャンネル取り扱い可能信号方向:2/2)

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.55
特長
  • 超低パワーの動作:
    動作電圧:3.3V(typ)、
    リフレッシュ・イネーブル時のチャンネルあたりの静止時電流:5.6μA、
    リフレッシュ・ディセーブル時のチャンネルあたりの静止時電流:0.3μA、
    チャンネルあたりの動作時電流:148μA/Mbps
  • 動作電圧:2.5 V(typ)、
    リフレッシュ・イネーブル時のチャンネルあたりの静止時電流:3.4μA、
    リフレッシュ・ディセーブル時のチャンネルあたりの静止時電流:0.1μA、
    チャンネルあたりの動作時電流:117μA/Mbps

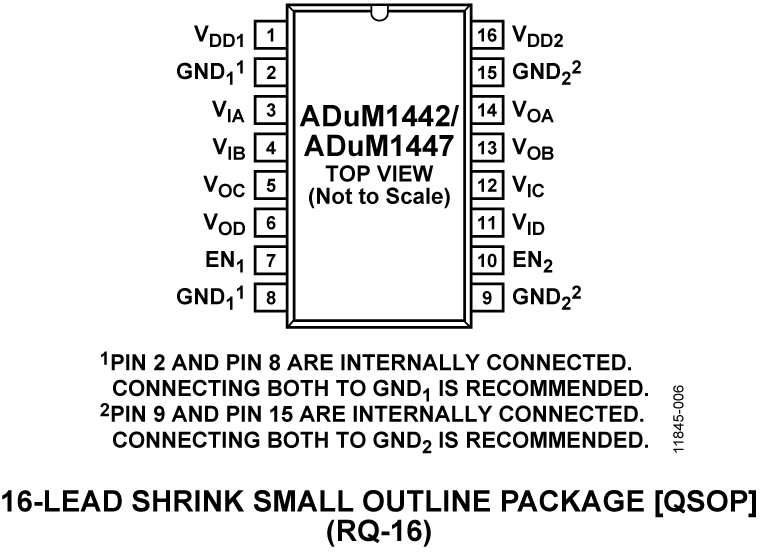

  • 小型16ピンQSOPと20ピンSSOPパッケージ
  • 双方向通信
製品概要
show more Icon
ADuM1440/ADuM1441/ADuM1442/ ADuM1445/ ADuM1446/ ADuM1447は アナログ・デバイセズ社のiCouplerR技術を採用した、マイクロパワーの4チャンネル・デジタル・アイソレータです。(デュアル・チャンネル版の製品も入手可能です。)
これらのアイソレーション・デバイスは、高速CMOSと中空コアを使ったモノリシック・トランス技術の組み合わせにより、フォトカプラー・デバイスやその他の集積化カプラーなどの置換品より 優れた性能特性を提供します、一方その他入手可能なアイソレーション製品では最小の消費電力を実現します。 ENX 信号は、内部でのリフレッシュをディセーブルする、この場合の合計静止時電流は1μA以下となり、ために使うことができます。

クワッド、2.5 kV、デジタル・アイソレーション製品のADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447ファミリは小型16ピンQSOPと20ピンSSOPにパッケージされています。16ピン・ワイドのSOICパッケージの多くの4チャンネル・アイソレータと違って、ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447は、約70%のボード面積しか占有せずに、しかも並外れた高いアイソレーション電圧を備えており、ULやCSA規格(ペンディング)のような規格要求に適合します。省スペース占有に加えて、ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447は2.25Vまで低い電源電圧で動作します。 低消費電力にもかかわらず、ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447の全てのモデルは、非常に低いパルス幅歪(8ns未満)を提供します。さらに、全てのモデルは入力グリッチ・フィルターを備えており、外来からのかく乱ノイズに対して保護されます。

アプリケーション

  • 汎用の低パワー・マルチチャンネル・アイソレーション
  • 1MHz、低消費のSPIインターフェース
  • 4 mA~20 mAのループ電源プロセス制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.55

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUM1447ARQZ
  • HTML
  • HTML
ADUM1447ARQZ-RL7
  • HTML
  • HTML
ADUM1447ARSZ
  • HTML
  • HTML
ADUM1447ARSZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 9, 2024

- 24_0012

Addition of Analog Devices, Ireland as an Alternate Fab Site 0.35um Process

ADUM1447ARQZ

製造中

ADUM1447ARQZ-RL7

製造中

ADUM1447ARSZ

製造中

ADUM1447ARSZ-RL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 9, 2024

- 24_0012

arrow down

Addition of Analog Devices, Ireland as an Alternate Fab Site 0.35um Process

ADUM1447ARQZ

製造中

ADUM1447ARQZ-RL7

製造中

ADUM1447ARSZ

製造中

ADUM1447ARSZ-RL7

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-ADUM144X

ADUM144x Evaluation Board

zoom

EVAL-ADUM144X

ADUM144x Evaluation Board

製品の詳細

The EVAL-ADuM144x-EBZ supports the ADuM144x family of ultra low power, quad channel isolators. It provides a JEDEC standard QSOP16 pad layout, support for signal distribution, loop back, bypass capacitors and loads referenced to VDDX or GNDX. Signal sources can be wired onto the board as well as brought in through Edge mounted SMA connectors (not provided) or terminal blocks for power connections. The board includes 200 mil header positions for compatibility with Tektronix active probes.

The board follows best PCB design practices for four layer boards, including a full power and ground plane on each side of the isolation barrier. No other EMI or noise mitigation practices are included in this board.
