製品概要
機能と利点
- 高コモン・モード過渡電圧耐性：100 kV/μs
- 放射ノイズ、伝導ノイズに対して高耐性
- 低伝搬遅延：13 ns max（5V動作）、15 ns max（1.8 V動作）
- 最大データ・レート：150 Mbps
- 後方互換性
ADuM130E1/ADuM131E1はADuM1300/ADuM1301とピン・コンパチブル
- 低動的消費電力
- 1.8 V/5 Vのレベル変換
- 高温動作：125°C
- ハイ又はローのフェイルセーフ・オプション
- 16ピン、RoHS対応、SOICパッケージを採用
詳細はデータシートをご参照ください。
製品概要
ADuM130D/ADuM130E/ADuM131D/ADuM131Eは、アナログ・デバイセズのiCoupler®技術を採用した3チャンネルのデジタル・アイソレータです。これらのアイソレーション・デバイスは、高速CMOS技術と空心コアを使ったモノリシック・トランス技術の組み合わせにより、フォトカプラ・デバイスや他の集積化されたカプラのような相当品より優れており、並外れた性能特性を提供します。最大伝搬遅延時間は5 V動作で3 ns以下のパルス幅歪みの場合13 nsです。チャンネル間マッチングは3.0 ns（max）と優れております。
ADuM130D/ADuM130E/ADuM131D/ADuM131Eのデータ・チャンネルは独立しており、3.75 kV rms耐圧のさまざまな構成が用意されています（オーダー・ガイドを参照）。これらの製品は、両側とも1.8 V～5 Vの範囲の電源電圧で動作するため、低い電圧のシステムと互換性を持ち、さらに絶縁障壁に跨がる電圧変換機能も可能にします。
他のフォトカプラ相当品とは異なり、入力ロジックに遷移がない場合にDCを正確に維持します。2つの異なるフェイルセーフ・オプションが用意されており、入力電源電圧が供給されていないか、入力がディスエーブルの時、出力は既定の状態に遷移します。ADuM130E1/ADuM131EはADuM1300/ADUM1301とピン・コンパチブルです。
アプリケーション
- 汎用のマルチチャンネル・アイソレーション
- シリアル・ペリフェラル・インターフェース（SPI）／データ・コンバータ／アイソレーション
- 工業用フィールドバスのアイソレーション
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

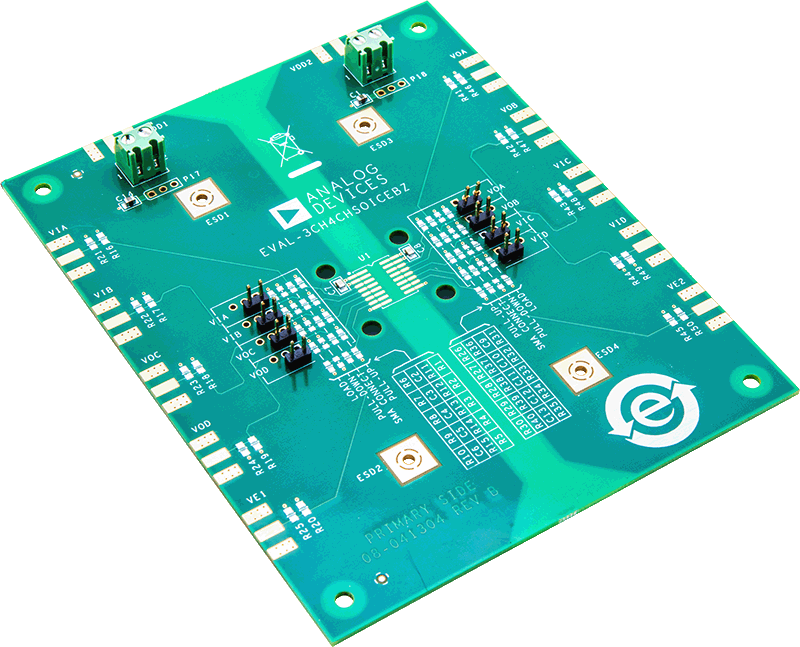

評価キット (2)
参考資料
-
安全規格認証や適合の取得状況1/28/2016
-
イノベーションを保護する：高精度から高出力まで5/23/2022
ツールおよびシミュレーション
IBISモデル
IBS
ADuM130E IBIS Model
565.23 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADUM130E0BRWZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM130E0BRWZ-RL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM130E0BRZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC | |
| ADUM130E0BRZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC | |
| ADUM130E1BRWZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM130E1BRWZ-RL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ADUM130E1BRZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC | |
| ADUM130E1BRZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
