ADTR1104

新規設計に推奨

8GHz to 12GHz, 9W, Front-End IC

データシート (Rev. Sp0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Operates from 8.0GHz to 12GHz
  • 39.5dBm typical transmit state POUT at 8.5GHz to 10.5GHz
  • 35dB typical transmit state small signal gain at 8.5GHz to 10.5GHz
  • 23dB typical receive state small signal gain at 8.0GHz to 10.5GHz
  • Coupled power amplifier output for power detection
  • Integrated RF power detector on the transmit path
  • Integrated limiter on the receive path

The ADTR1104 is a compact, 8.0GHz to 12GHz, front-end IC with an integrated power amplifier, low noise amplifier (LNA), and a reflective SPDT switch. These integrated features make the device ideal for phased array antenna and radar applications. The front-end IC offers a 39.5dBm typical output power (POUT) and a 35dB typical small signal gain in the transmit state from 8.5GHz to 10.5GHz, and the ADTR1104 offers a 23dB typical small signal gain in the receive state from 8.0GHz to 10.5GHz. The device has a directional coupler as well as analog voltage outputs for power detection. In addition, the ADTR1104 also includes an integrated limiter that limits the power to the LNA. The RF input and outputs (I/Os) are internally matched to 50Ω.

For more information on the ADTR1104, contact TR.Modules@analog.com.
ADTR1104
8GHz to 12GHz, 9W, Front-End IC

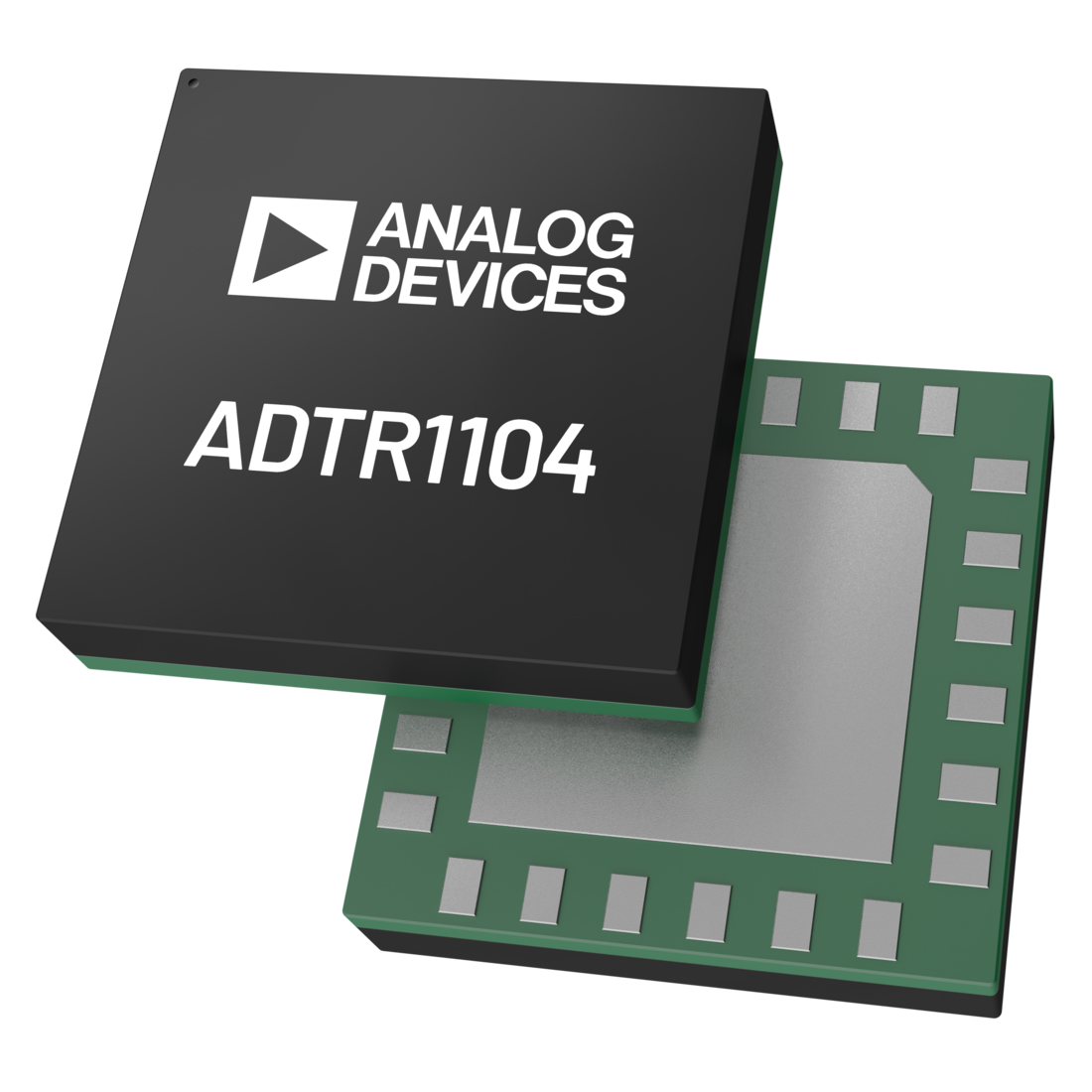

ADTR1104 Functional Block Diagram ADTR1104 Chip Illustration
