製品概要

機能と利点

  • フラクショナルNを内蔵した、Rxミキサー
  • RF入力周波数範囲: 300 MHz to 2500 MHz
  • 内蔵LO周波数範囲: 750 MHz to 1160 MHz
  • 入力P1dB:14.5 dBm
  • 入力IP3:31dBm
  • 外部ピンを介してIP3を最適化
  • ノイズ指数(SSB):
    IP3SETピン オープン:13.5dB
    IP3SETピンに3.3Vの時:14.6dB
  • 電圧変換ゲイン:6.7 dB
  • 200ΩのIF出力インピーダンスにマッチング
  • IF 3 dB帯域幅:500 MHz
  • 3線SPIインターフェースを介してプログラム可能

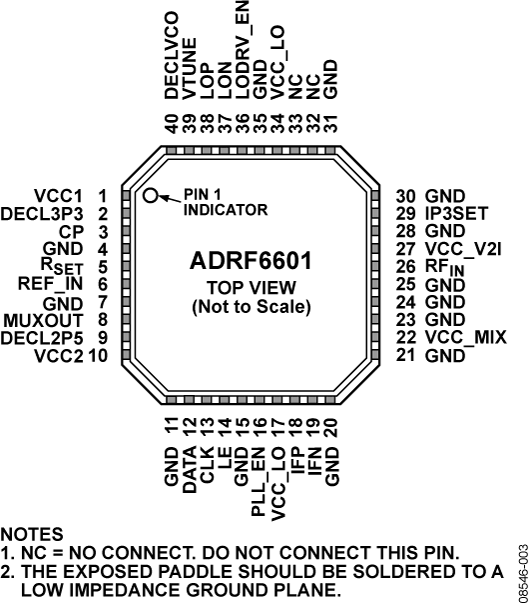

  • 40ピンLFCSPパッケージ(6mm×6mm)

製品概要

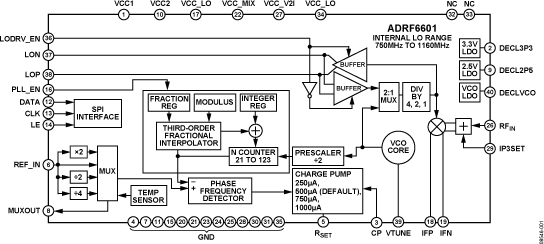

ADRF6601は、PLLとVCOを内蔵した、高ダイナミックレンジのアクティブ・ミキサーです。

PLL/シンセサイザはミキサへのfLO入力を生成するためにフラクショナルNのPLLを採用しています。リファレンス入力は、分周または逓倍することができ、PLLの位相周波数ディテクタ(PFD)に与えられます。

PLLは、12 MHz~160 MHzの入力リファレンス周波数をサポートできます。PFD出力はチャージポンプを制御し、その出力はチップ外のループ・フィルターをドライブします。

ループ・フィルタの出力は、内蔵VCOに与えられます。2 ×fLOのVCO出力はLOデバイダとプログラマブルPLLデバイダに印加されます。プログラマブルPLLデバイダは、ΣΔモジュレータ(SDM)によって制御されます。SDMのモジュールでは、1~2047間でプログラムすることができます。

アクティブ・ミキサーはシングルエンドされた50ΩのRF入力を200Ωの差動IF出力に変換します。IF出力は最大500MHzまで動作することができます。

ADRF6601は最新のシリコン・ゲルマニウムBiCMOSプロセスを使って製造されています。この製品は、露出パドルを持つ40ピン、鉛フリーの6mm×6mmLFCSPパッケージを採用しています。性能は、-40~+85℃にわたって仕様規定されています。

アプリケーション

  • 携帯電話基地局

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。

評価キット (1)

ソフトウェア & システム

ツール

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計/シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

おすすめ製品

ADRF6601 互換製品

推奨製品 RF/IF Differential Amplifiers

  • For ultralow distortion and adjustable gain with external resistor: AD8352.
  • For a differential input/output IF VGA: AD8370, AD8375, ADL5336.
  • For adjustable gain with external resistor: AD8351.
  • For ultralow distortion, pin strappable gain adjust: ADL5561.
