製品概要

機能と利点

  • 反射、50Ω設計
  • 低挿入損失:2.7GHzで0.6dB(代表値)
  • TCASE = 105°Cで高出力に対応
    • 長寿命(10年以上)
      • ピーク電力:43dBm
      • CW電力:38dBm
      • 平均LTE出力(8dB PAR):35dBm
  • シングル・イベント(10秒以内の動作)
    • 平均LTE出力(8dB PAR):41dBm
  • 高直線性
    • P0.1dB:42.5dBm(代表値)
    • IP3:2.0GHz~4.0GHzで65dBm(代表値)
  • ESD定格
    • HBM:2kV、クラス2
    • CDM:1.25kV
  • 正側(供給)単電源:5V
  • 正電圧制御、CMOS/TTL互換
  • 16ピン3mm × 3mm LFCSPパッケージ

製品概要

ADRF5132は0.7GHz~5.0GHzの高出力反射シリコン単極2投(SPDT)反射スイッチで、リードレスの表面実装パッケージを採用しています。このスイッチは、ロングターム・エボリューション(LTE)ベースのステーションのような高出力のセルラ・インフラストラクチャ・アプリケーションに最適です。ADRF5132は、35dBm LTE(105°Cでの平均代表値)の高出力に対応し、2.7GHzで0.6dBの低挿入損失、65dBm(代表値)の入力3次インターセプト、42.5dBmの0.1dB圧縮(P0.1dB)を実現します。

オンチップ回路は、5Vの正側(供給)単電源および1.1mA(代表値)の代表的な電源電流で動作し、ADRF5132はピン・ダイオード・ベースのスイッチに代わる最適なソリューションとなります。

デバイスは、RoHS準拠の16ピン小型3mm × 3mm LFCSPパッケージを採用しています。

アプリケーション

  • セルラ/4Gインフラストラクチャ
  • ワイヤレス・インフラストラクチャ
  • 防衛および高信頼性アプリケーション
  • 試験装置
  • ピン・ダイオードに代わる製品

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

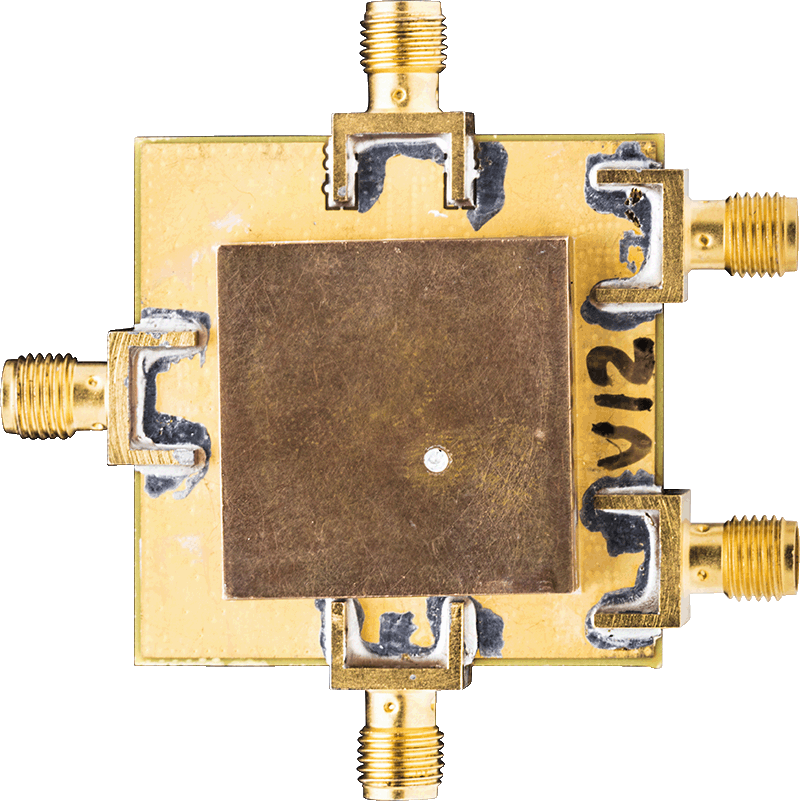

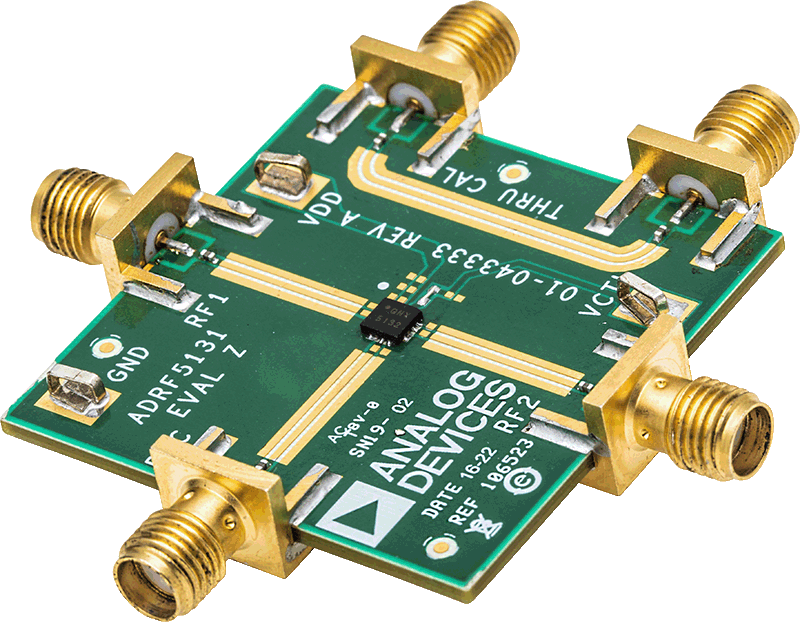

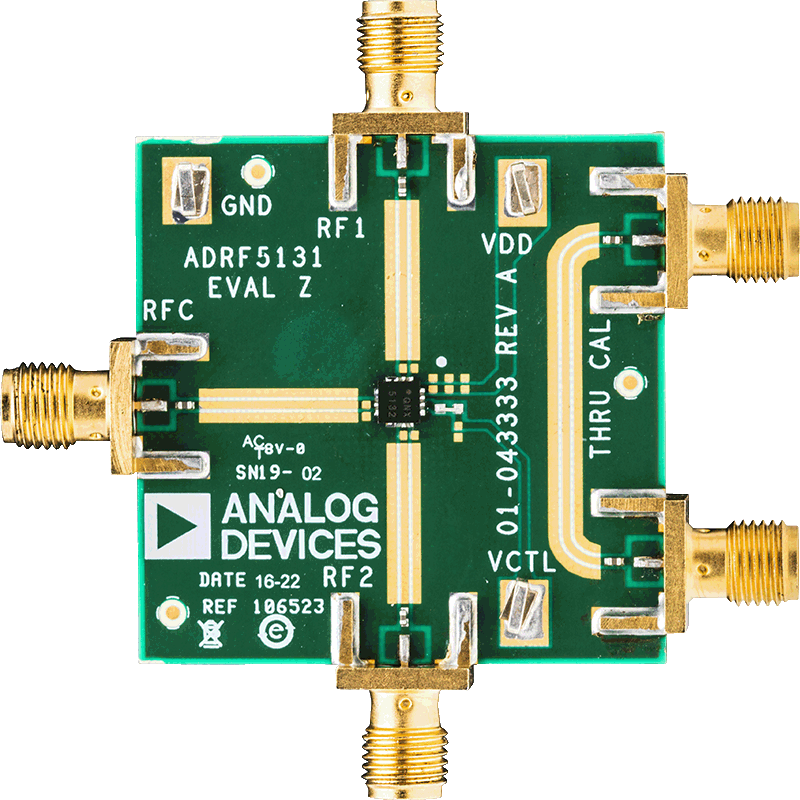

評価キット (1)

ツール

S-Parameters

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
