EVAL-ADRF5132
ADRF5132 評価用ボード
トップへ
製品概要
製品概要
ADRF5132-EVALZ は、デバイスが動作する際の高い出力レベルと温度に対応できます。

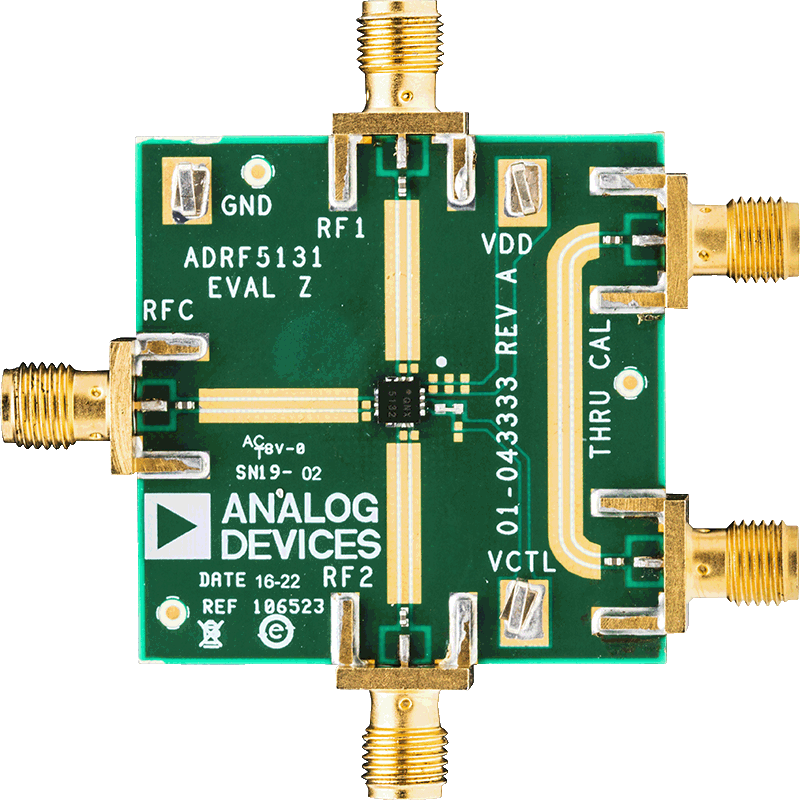

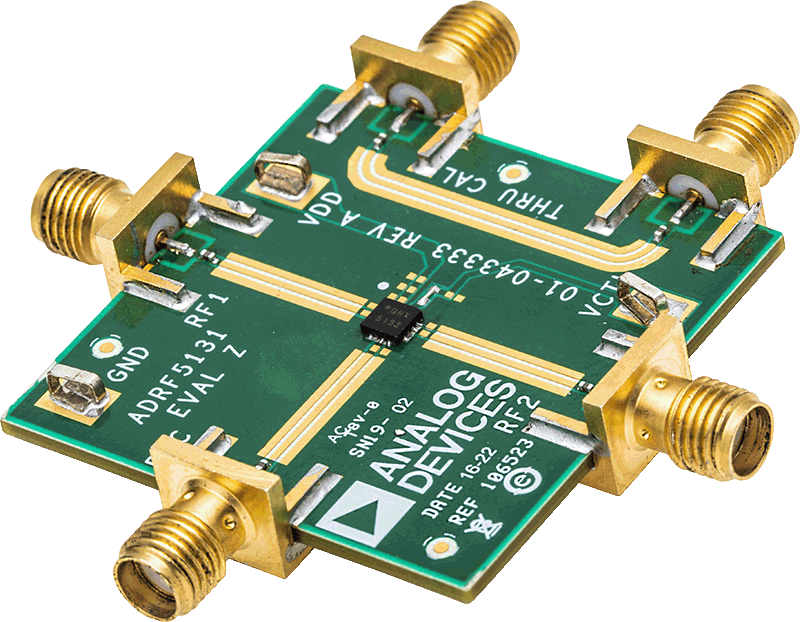

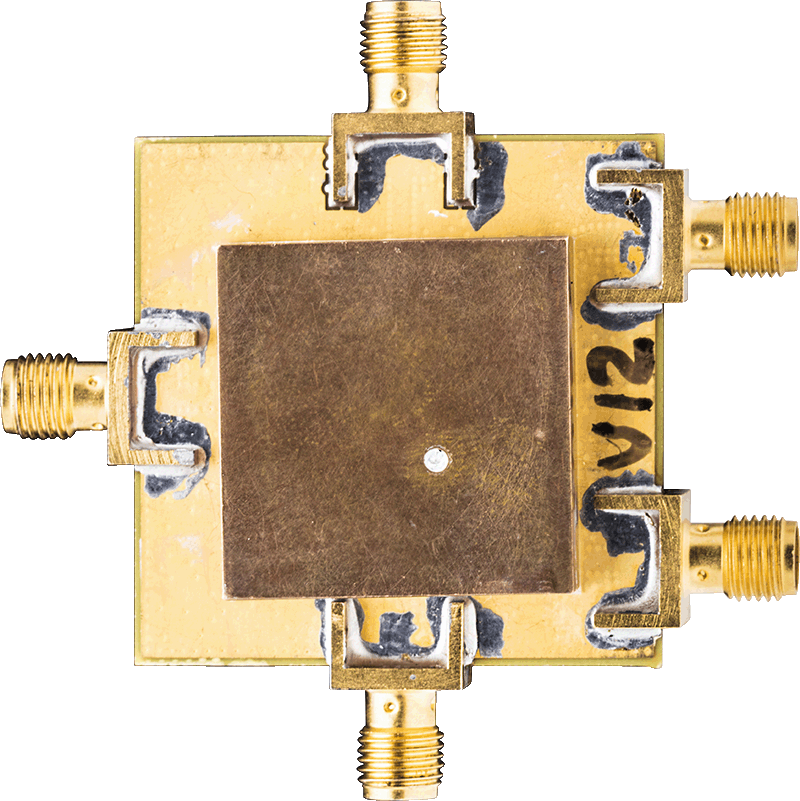

ADRF5132-EVALZ 評価用ボードは、8 つの金属層と、各層間の誘電体で構成されています。各金属層は 1 オンス（1.3 ミル）の厚さの銅であり、外部層は 1.5 オンスの厚さです。
最上部の誘電体の素材は、10 ミルの Rogers RO4350 です。この素材は、熱係数が非常に低く、基板の熱の上昇を抑制します。他の金属層間の誘電体は FR4 です。基板全体の厚さは 60 ミルです。
関連資料
-
ADRF5132 Gerber Files2019/02/11ZIP4 M
