ADPL13602

新規設計に推奨

3.5V~36V、2.4A、高効率同期整流式降圧DC/DCコンバータ

製品モデル
2
1Ku当たりの価格
最低価格:$0.66
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 外付け部品と総コストを削減
    • ショットキーなしで同期動作を実現
    • 補償部品内蔵
    • セラミック・コンデンサのみを使用した小型レイアウトが可能
  • 在庫として確保すべきDC/DCレギュレータの数を削減
    • 広い入力範囲:3.5V~36V
    • 出力電圧:1VからVINの90%までの範囲で調整可能
    • 温度範囲全体で最大2.4Aを供給
    • 周波数:400kHz~1.5MHzで調整可能
  • 消費電力を低減
    • ピーク効率:95%
    • 2.4V~12Vの広いブートストラップ・バイアス入力(EXTVCC)による効率向上
  • 工業環境の悪条件下でも信頼性の高い動作
    • ヒカップ・モードによる過負荷保護
    • プリバイアス出力電圧による調整可能な単調性起動
    • RESET による出力電圧の監視機能を内蔵
    • 設定可能なEN/UVLO(Under Voltage Lock Out)閾値
    • 産業用の広い動作温度範囲:-40°C~+125°C
    • 動作周囲温度範囲またはジャンクション温度範囲:-40°C~+150°C
ADPL13602
3.5V~36V、2.4A、高効率同期整流式降圧DC/DCコンバータ

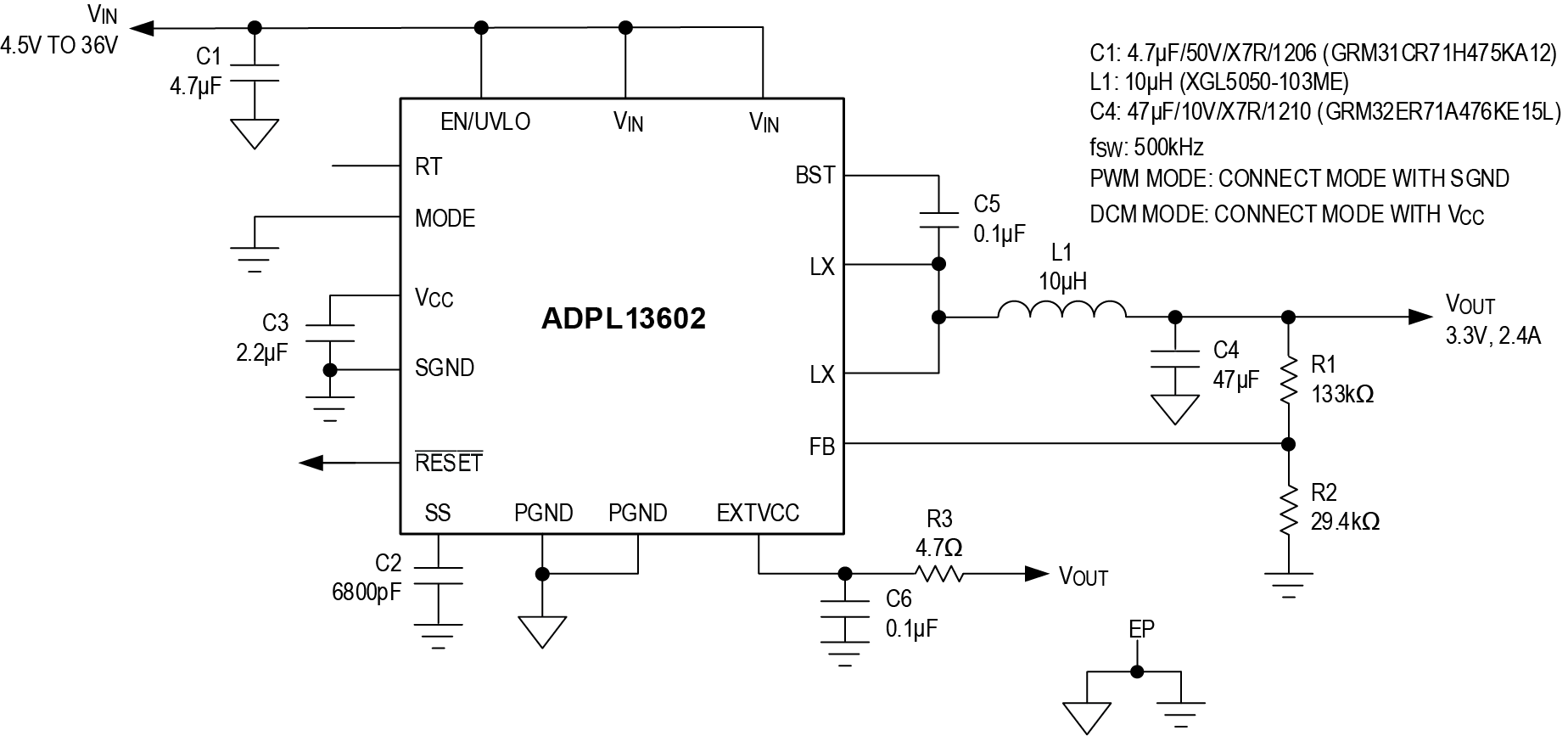

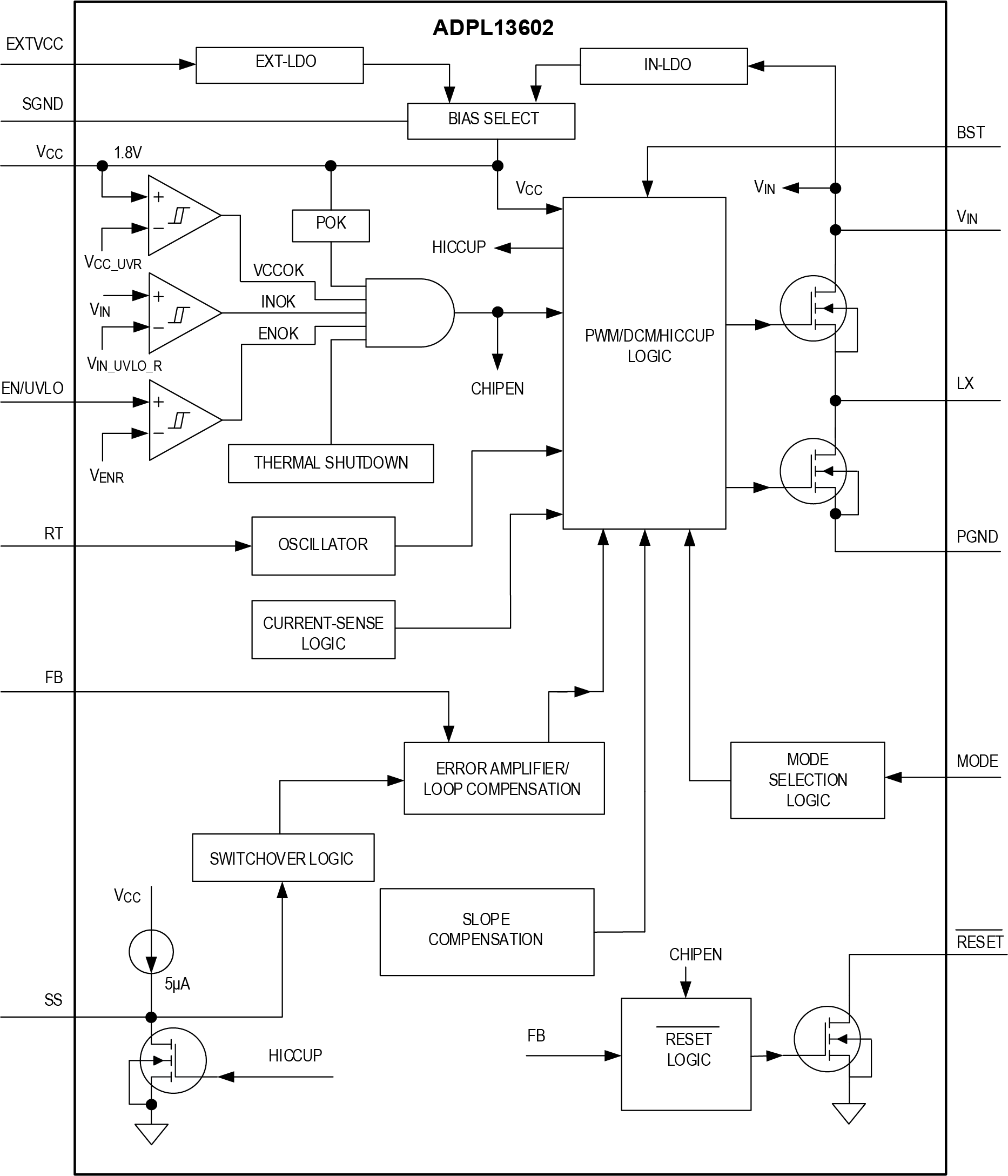

ADPL13602 Block Diagram ADPL13602 Simplified Application Diagram ADPL13602 Pin Configuration ADPL13602 Typical Application Circuit ADPL13602 Typical Application Circuit ADPL13602 Typical Application Circuit
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
MAX17662 新規設計に推奨 3.5V~36V、2A、高効率、同期整流ステップダウンDC-DCコンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

SIMPLISモデル 1


評価用キット

eval board
ADPL13602EVKIT

評価:5V出力電圧アプリケーションでのADPL13602

機能と利点

  • 6.5V~36Vの入力電源で動作
  • 出力電圧:5V
  • 最大出力電流2.4Aを供給
  • スイッチング周波数:500kHz
  • イネーブル/低電圧ロックアウト入力、抵抗により設定可能なUVLO閾値
  • 調整可能なソフトスタート時間
  • オープン・ドレインRESET出力
  • 過電流および過熱からの保護
  • 実証済みプリント回路基板(PCB)レイアウト
  • 完全実装済みおよび試験済み

製品詳細

ADPL13602EVKIT#評価用キット(EVキット)は、高効率、同期整流式降圧DC/DCコンバータADPL13602の評価を目的としており、実績のある設計となっています。このEVキットは、6.5V~36Vの入力電源から出力側において5V/2.4Aを供給します。このEVキットのスイッチング周波数は500kHzにプリセットされ、これは効率と部品サイズの最適化に寄与します。このEVキットには、調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、オープン・ドレインRESET信号が備わっています。最適な熱性能が得られる優れたレイアウトの例も、このEVキットで確認できます。ADPL13602の利点と機能の詳細については、ADPL13602のデータシートを参照してください。

ADPL13602EVKIT
評価:5V出力電圧アプリケーションでのADPL13602

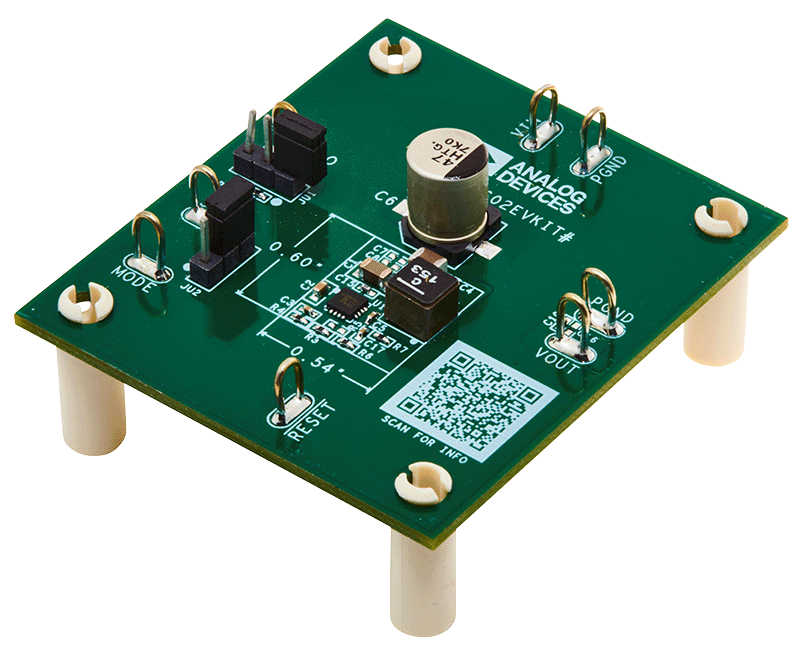

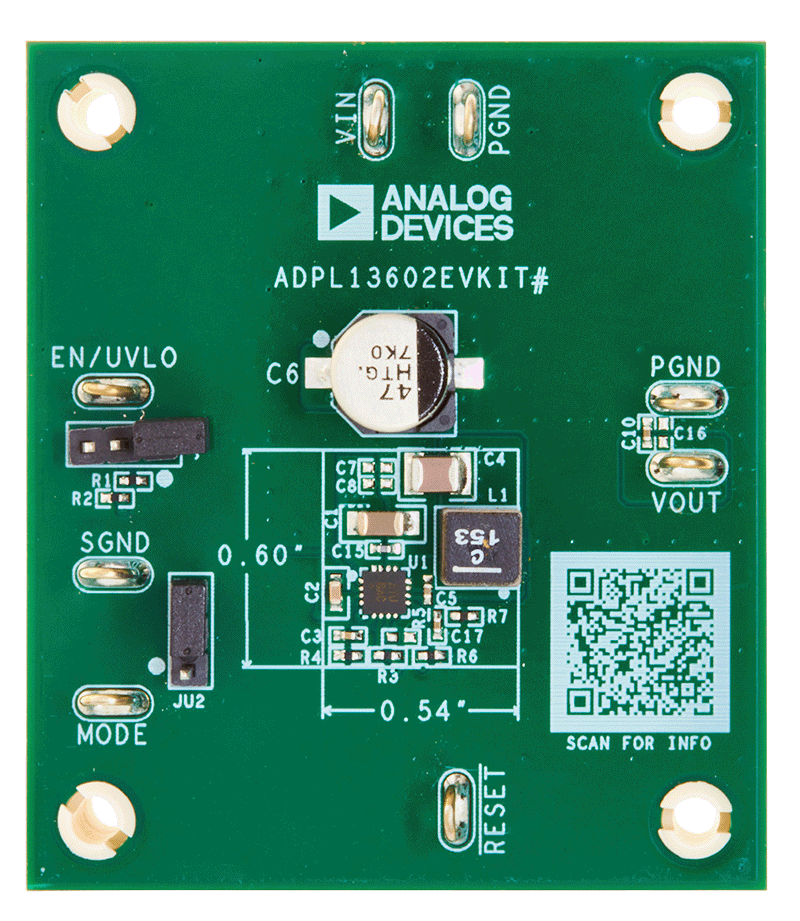

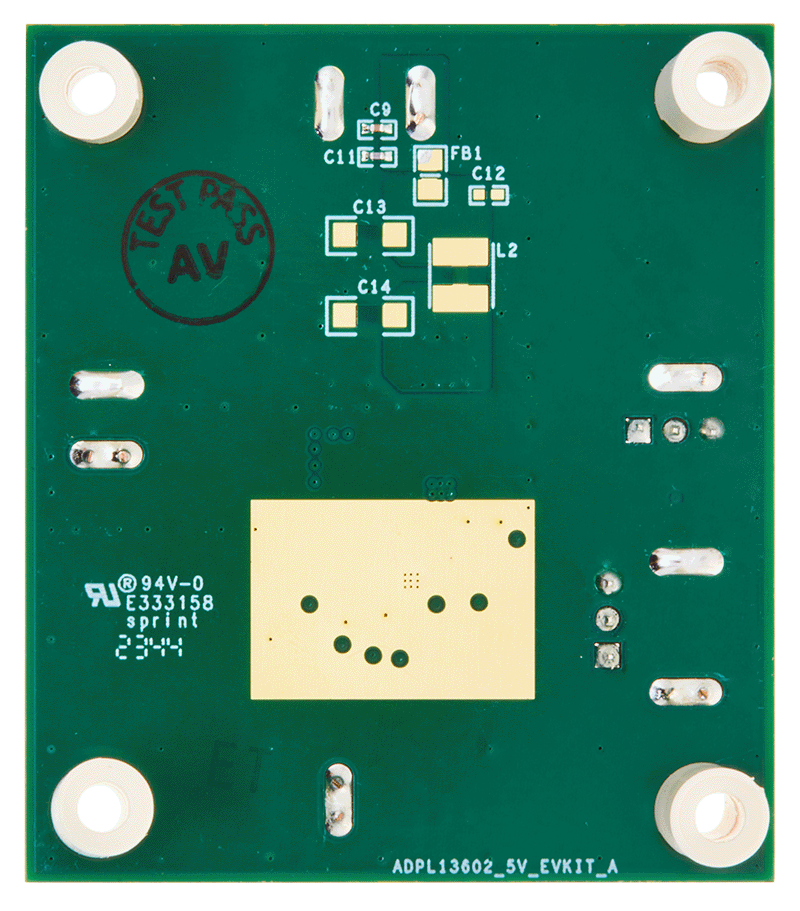

ADPL13602EVKIT Board Photo Angle View ADPL13602EVKIT Board Photo Top View ADPL13602EVKIT Board Photo Bottom View
