製品概要

機能と利点

  • 多機能光測定フロント・エンド
  • AFE、ADC、LED ドライバ、タイミングコアなど全機能を内蔵
  • 光電式容積脈波記録器を含む広範囲の光測定アプリケーションに使用可能
  • フォトダイオード光学フィルタ無しでクラス最高の光除去能力有り
  • 3 個の LED ドライバ(8 mA ~ 250 mA)
  • 各 LED/フォトダイオードの組み合わせに対し別々のデータ・レジスタ
  • 光入力: 1 ~ 8
  • 1 光サンプルあたり柔軟で短い複数の LED パルス
  • 1 サンプル周期あたり 20 ビットが可能な 20 ビット・バースト・アキュムレータ
  • 詳細については、データシートを参照してください

製品概要

ADPD103 は高効率光測定フロント・エンドで、14ビット A/D コンバータ(ADC)と発光ダイオード(LED)と連携して動作する 20 ビット・バースト・アキュムレータを内蔵しています。LED を励起し、対応する戻り光信号を測定できるように設計されています。データ出力と機能設定は 1.8 V I2C インターフェースを通して行われます。制御回路には柔軟な LED 信号伝送と同期検出が含まれています。

アナログ・フロント・エンド(AFE)は一般的に周辺光によってもたらされる変調した干渉による信号オフセットと信号破壊に対しクラス最高の除去を行います。

最適な性能を得るために 100 pF 未満の低容量フォトダイオードを ADPD103 に接続してください。ADPD103 は任意の LED を使用できます。

アプリケーション

  • 装着式健康/適合性モニタ(例:心拍計)
  • 臨床測定(例:SpO2
  • 工業用モニタリング
  • 背景光の測定

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

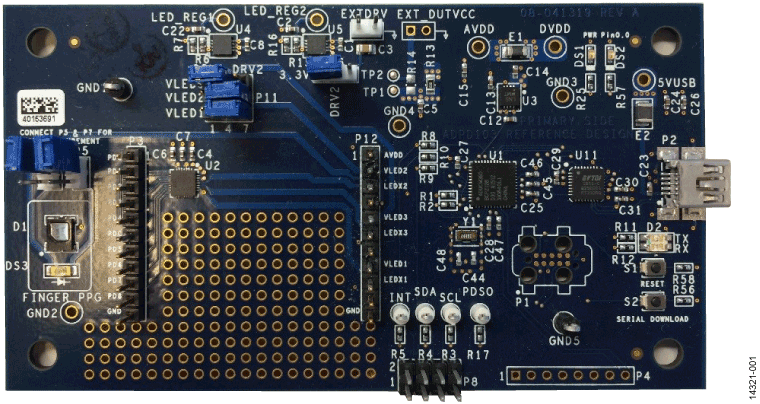

評価キット (1)
