ADP8140

適応可能パワー・コントロール付き4チャンネル高電流LEDドライバ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.81
特長
  • 最小限の外部コンポーネントによる高輝度LEDドライバ・ソリューション向け高集積機能セット
  • 以下の調整可能な電流による、4つの電流シンク・チャンネル​
  • 125 μA ~ 500 mA
  • アナログおよびパルス幅変調(PWM)調光入力
  • アナログおよびPWM LED電流出力
  • LEDチャンネル間マッチング2%(​最大)。
  • 5%(最大)のLED電流精度
  • 3V〜30VのVIN にて作動; 外部のツェナー・ダイオードを使用することで簡単に高電圧を実現
  • 100V dcまでのLEDアノード電源電圧で動作
  • フィードバック出力により外部電源を制御することで、最適な効率性と安全を実現
  • 並列に複数のADP8140 ICを操作し、1つの電源を制御
  • 絶縁型電源の2次側制御用の誤差アンプ内蔵
  • 温度サーミスタまたはライト・センサーの簡単な接続
  • 全システムの堅牢な保護を提供
    • 電源過電圧保護
    • LED過熱保護
    • LED短絡保護
    • LEDオープン・サーキット保護
    • IC 過熱保護
    • 短絡ISET保護
    • オープンISETおよびEN保護
  • 低消費電流用スタンバイ・モード
  • 故障​インジケータ出力
  • 小型、熱強化型、LFCSP​パッケージ(4mm ×4 mm​)
製品概要
show more Icon

ADP8140は、最大4つのLEDドライバの高電流制御を提供します。各ドライバは最大500mAまでシンクできます。シンク電圧は、1つの外部抵抗を持つ4つのドライバすべてで調整可能です。

デバイスには、フィードバック出力があり、外部電源を制御することで、最適な効率性を実現します。また、ADP8140はLED、電源、本体を熱イベント、短絡、過電圧、およびLEDオープン・サーキットから保護します。複数のADP8140 ICを簡単に並列接続し、追加のLEDストリングまたは高電流LEDを駆動できます。ADP8140は、小型の熱強化型、リード・フレーム・チップ・スケール・パッケージ(LFCSP)で提供しています。

アプリケーション

  • 高輝度LED照明
  • 大型LEDバックライト

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.81

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP8140ACPZ-1-R7
  • HTML
  • HTML
ADP8140ACPZ-2-R7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 12, 2022

- 21_0271

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 12, 2022

- 21_0271

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

ADP8140CP-EVALZ

ADP8140CP 評価用ボード

zoom

ADP8140CP-EVALZ

ADP8140CP 評価用ボード

ADP8140CP 評価用ボード

機能と利点

  • 評価用ボード電圧範囲
    • 3個のLED:8 V ~ 30 V
    • 6個のLED:15 V ~ 30 V
  • 評価用ボード電流シンク範囲(4つの調整可能チャンネル)
    • 125 μA ~ 350 mA
  • ADP8140電圧範囲:3.0 V ~ 30.0 V
  • ADP8140電流シンク範囲(4つの調整可能チャンネル)
    • 125 μA ~ 500 mA
  • アナログおよびPWM調光入力およびLED電流出力
  • フィードバック出力制御外部電源により、最適な効率性と安全を実現

製品の詳細

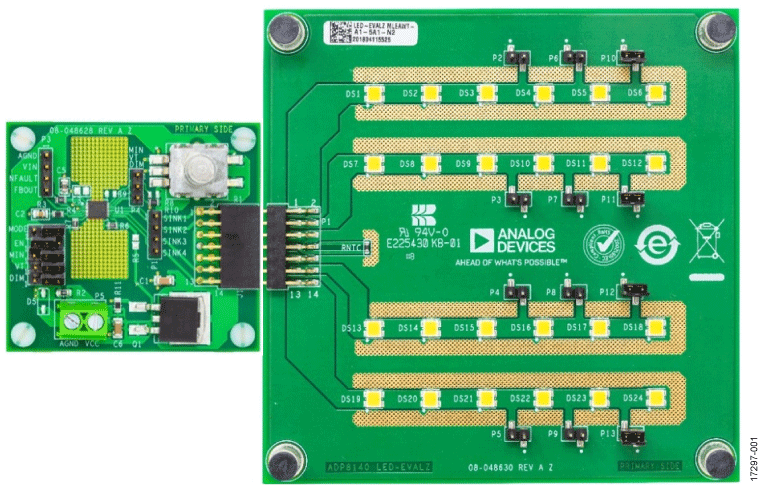

ADP8140CP-EVALZは、ADP8140リード・フレーム・チップ・スケール・パッケージ(LFCSP)電流シンク発光ダイオード(LED)ドライバの機能を実証します。

評価用キットには、ADP8140EB-EVALZおよびADP8140 LED-EVALZが含まれます。ADP8140EB-EVALZには、ADP8140と、LEDに電源を供給するためのPチャンネル金属酸化膜半導体(PMOS)フィールド効果トランジスタ調整ステージが含まれます。ADP8140 LED-EVALZ には、ストリングごとに 6個の LED からなる 4 つのストリングが装備されています。

ADP8140CP-EVALZ を使用して、ストリングごとに 350 mA の最大電流により LED ストリングを駆動し、ADP8140 デバイスを評価します。

ADP8140 のすべての仕様は、ADP8140 のデータシートに記載されています。ADP8140CP-EVALZ を使って仕事をする際は、このユーザー・ガイドと併せてデータシートを参照してください。
