製品概要
ADP5063チャージャー（充電用IC）は、USB3.0と、USBバッテリの充電仕様1.2に完全な互換性を持ち、家庭用コンセントからの充電、カー・チャージャ-からの充電あるいはUSBのホスト・ポートからミニのUSB VBUSピンを介して充電が可能となっています。ADP5063は、4V～6.7Vの入力電圧範囲で動作しますが最大20Vまでの電圧許容があります、従って無接続または接続する間のUSBバスのスパイクについての心配はありません。
ADP5063では、リニアー・チャジャ出力とバッテリの間の内部FETを特長としています。これは、バッテリのアイソレーション、すなわち、空のバッテリあるいはバッテリが接続されていない状態のシステムへとのアイソレ-レションを許容しますので、USB電源へ接続するシステム機能が直ちに可能となります。
USB源（これは外部USB検出チップによって検出されますが）のタイプに基づき、ADP5063は、最適な充電とUSB適合のための正しい電流制限を与えるように設定することが出来ます。
ADP5063は、3つの工場でのプログラム可能なデジタル入力/出力ピンを持っており、これによって異なるシステムのための最大限の柔軟性を提供します。これらのデジタル入力/出力ピンは、入力電流制限、充電可能と充電不可能、充電電流制限および専用割り込み出力ピンのような機能の組み合わせが可能となります。
アプリケーション
- 単一セルのLiFePO4（リン酸鉄リチウム・イオン）バッテリを使った携帯装置
- ポータブル医用機器
- ポータブル計測機器
- ポータブル民生用デバイス
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

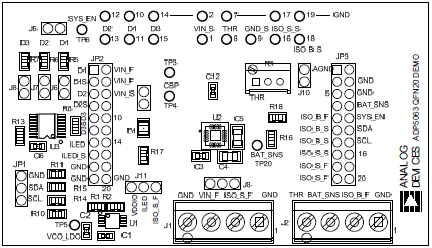

評価キット (1)
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

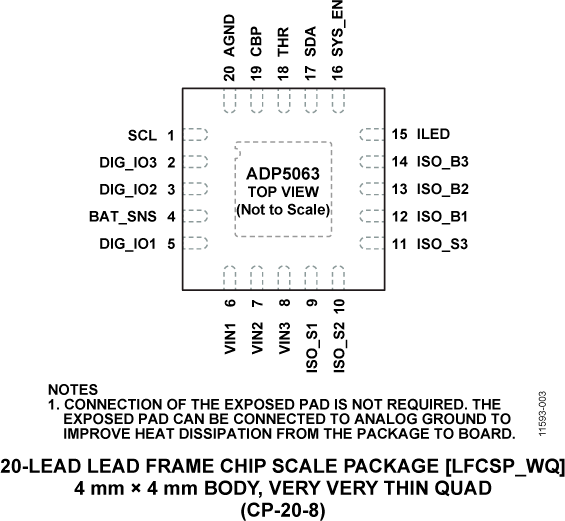

| ADP5063ACPZ-1-R7 | 材料宣誓書（MD） | 信頼性データ | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
