ADP5003

ロー・ノイズ・マイクロ PMU、3 A LDO を備えた 3 A 降圧レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.93
特長
  • 非常に効率的なロー・ノイズ DC 電源システム
    • 1 段目の変換で高効率の降圧
    • 高 PSRR、ロー・ノイズ LDO レギュレータでスイッチング・リップルを排除
    • 負荷範囲全体で最適な効率性と PSRR を実現する適応 LDO ヘッドルーム制御オプション
  • 3 A 低ノイズ降圧レギュレータ
    • 広い入力電圧範囲:4.2 V ~ 15 V
    • プログラマブル出力電圧範囲:0.6 V ~ 5 V
    • 内部発信器:0.3MHz ~ 2.5 MHz
    • 同期周波数範囲: 0.3 MHz ~ 2.5 MHz
  • 3 A ロー・ノイズ NFET LDOレギュレータ(アクティブ・フィルタ)
    • 広い入力電圧範囲:0.65 V ~ 5 V
    • プログラマブル出力電圧範囲:0.6 V ~ 3.3 V
    • 差動ポイント・オブ・ロード・リモート検知
    • 出力ノイズ: 3µVrms (出力電圧に依存しない)
    • PSRR > 50 dB(~ 100 kHz)、3 A で 400 mV ヘッドルーム
    • 超高速過渡応答
    • パワーグッド出力
  • 降圧レギュレータおよび LDO 向けの高精度イネーブル入力
  • ジャンクション温度範囲: −40°C ~ +125°C
  • 32 ピン 5 mm x 5 mm LFCSP パッケージ
製品概要
show more Icon

ADP5003 には、高電圧の降圧レギュレータと超低ノイズの低ドロップアウト(LDO)レギュレータが 5 mm × 5 mm の小さな 32 ピン LFCSP パッケージに内蔵されています。これにより、高効率でノイズが少なく、安定化した電源が実現されます。

降圧レギュレータは、最大 3 A の高出力電流で動作するように最適化されています。LDO は、最大 3 A の出力電流に対応し、高い電源変動除去比を維持しながら、低ヘッドルーム電圧で効率的に動作します。

ADP5003 は、2 つのモードのいずれかで動作することができます。適応モードでは、LDOの負荷電流に応じて内部で降圧出力電圧を調整することで、LDOが最適化されたヘッドルームで動作できます。または、ADP5003 は独立モードで動作できます。この場合、両レギュレータがそれぞれ独立して動作し、抵抗分圧器を使用して出力電圧がプログラミングされます。

LDO レギュレータの出力は、リモート検知を使用することでポイント・オブ・ロード(POL)で正確に制御できます。リモート検知は、高出力電流を供給しながら、プリント基板(PCB)パターン・インピーダンスを補償します。

各レギュレータは専用の高精度なイネーブル入力を介して有効化されます。降圧スイッチング周波数は、外部信号と同期したり、外部抵抗でプログラミングしたりできます。

ADP5003の安全機能には、サーマル・シャットダウン(TSD)、入力の低電圧ロックアウト(UVLO)、レギュレータごとの個別の電流制限などがあります。ADP5003 は、−40°C ~ +125°C のジャンクション温度範囲で動作するように定格評価されています。


アプリケーション

  • 高速 A/D コンバータ(ADC)および高速 D/A コンバータ(DAC)設計向けのロー・ノイズ電力
  • RF アジャイル・トランシーバーおよびクロック IC への給電

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.93

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP5003ACPZ-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

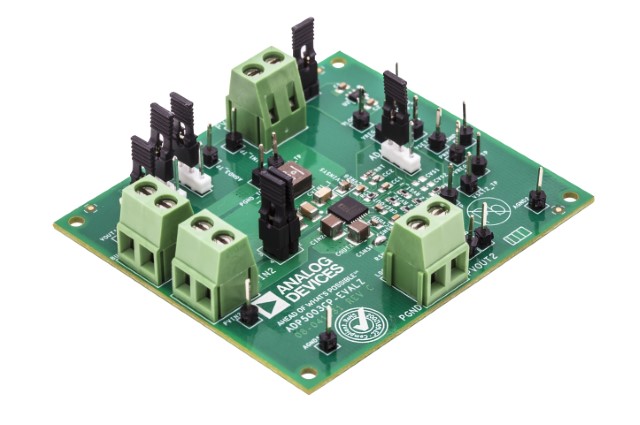

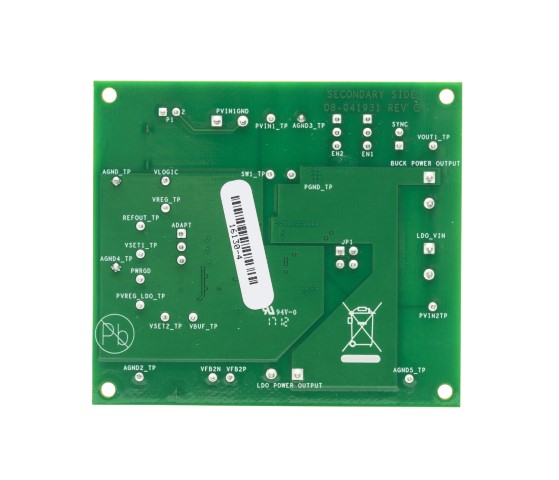

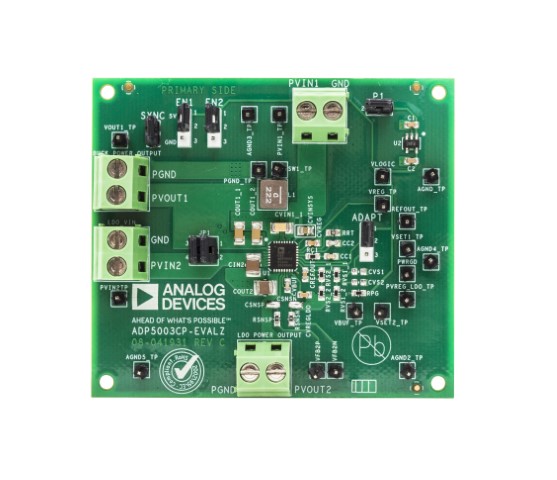

EVAL-ADP5003

ADP5003 評価用ボード

zoom

EVAL-ADP5003

ADP5003 評価用ボード

ADP5003 評価用ボード

機能と利点

  • PVIN1 入力電圧範囲:4.2 V ~ 15 V
  • 降圧出力電圧:2.5 V (0.6 V ~ 5.0 V までプログラマブル)
  • PVIN2 入力電圧範囲:0.65 V ~ 5 V
  • LDO 出力電圧:1.8 V (0.6 V ~ 3.3 V までプログラマブル)

製品の詳細

ADP5003CP-EVALZ 評価用ボードで、ADP5003 DC/DC コンバータおよびロー・ノイズ、低ドロップアウトのレギュレータ(LDO)の機能を検証できます。


ADP5003CP-EVALZ を使用して、ライン・レギュレーション、負荷レギュレーション、効率性などの簡単なデバイス測定を評価できます。デバイス機能には、固定出力状態または適応ヘッドルーム制御状態の降圧レギュレータ、および外部クロックへの動作周波数の同期が含まれています。


ADP5003 の詳細な説明は ADP5003 データシートに記載されていますので、この評価ボードを使用する際は参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
