特長
- 連続出力電流: 3 A
- 入力電圧: 4.5 V ～ 36 V
- 内蔵 MOSFET: 98 mΩ/35 mΩ
- リファレンス電圧: 0.6 V ±1 %
- 高速最小オン時間: 50 ns
- 設定可能なスイッチング周波数: 200 kHz ～ 1.8 MHz
- 外部クロックへの同期: 200 kHz ～ 1.8 MHz
- 高精度なイネーブルとパワーグッド
- サイクルごとの電流制限（ヒカップ保護付き）
- 外部補償
- 設定可能なソフト・スタート時間
- プリチャージされた出力へのスタートアップ
- ADIsimPower デザインツールによるサポート
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADP2443 は、同期整流式降圧 DC/DC レギュレータで、98 mΩ のハイサイド・パワー MOSFET（金属酸化膜半導体電界効果トランジスタ）と 35 mΩ の同期整流 MOSFET を内蔵し、小型 4 mm × 4 mm LFCSP パッケージで高効率のソリューションを提供します。このレギュレータは 4.5 V ～ 36 V の入力電圧範囲で動作します。出力電圧は最小 0.6 V に調整でき、最大 3 A の連続電流を供給可能です。最小オン時間が 50 ns と高速なため、このレギュレータは高周波数で高い入力電圧を低い出力電圧に変換することができます。
ADP2443 は、エミュレート電流モードの固定周波数パルス幅変調（PWM）制御方式を採用し、優れた安定性と過渡応答を実現します。ADP2443 のスイッチング周波数は 200 kHz ～ 1.8 MHz に設定することができます。システム・ノイズを最小限に抑えるため、同期機能によりスイッチング周波数を外部クロックに同期させることができます。
ADP2443 は、高い効率と設計の柔軟性を必要とする高性能アプリケーションをターゲットとしています。外部補償機能と調整可能なソフト・スタート機能により、柔軟な設計が可能となり、パワーグッド出力と高精度なイネーブル入力が、シンプルで信頼性の高いパワー・シーケンシングを提供します。
その他の特長として、低電圧ロックアウト（UVLO）、過電圧保護（OVP）、過電流保護（OCP）、短絡保護（SCP）、サーマル・シャットダウン（TSD）などの機能があります。
ADP2443 は、−40 ℃ ～ +125 ℃ の動作ジャンクション温度範囲で動作し、24 ピン 4 mm × 4 mm LFCSP パッケージを採用しています。
アプリケーション
- 中間電源レール変換
- マルチセル・バッテリ駆動システム
- プロセス制御および工業用オートメーション
- 健康機器および医療用機器
- ネットワークおよびサーバー
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP2443
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
技術記事
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
1
技術記事
4
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADP2443ACPZN-R7 |
24-Lead LFCSP (4mm x 4mm w/ EP)
|
|
- ADP2443ACPZN-R7
- ピン／パッケージ図
-
24-Lead LFCSP (4mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 10, 2022
- 22_0277
Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 10, 2022
- 22_0277
Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-ADP2443
ADP2443 Evaluation Board
機能と利点
- Full featured evaluation board for the ADP2443
- Compact solution size
- 4-layer high glass transition temperature (TG) printed circuit board (PCB) for superior thermal performance
- Convenient connections through vertical printed circuit tail pin headers
- Supply voltage
- 4.5 V to 36 V for PVIN
- Synchronization capable
- Independent enable control
- Power-good output
製品の詳細

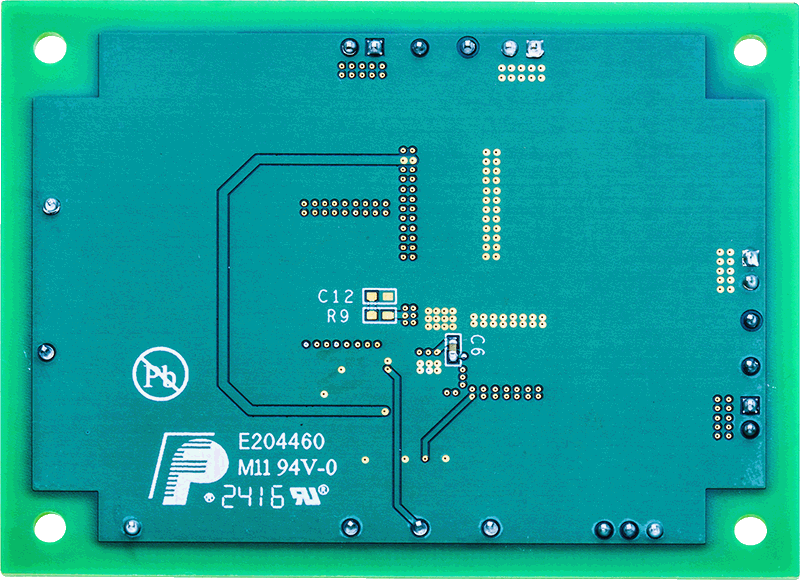

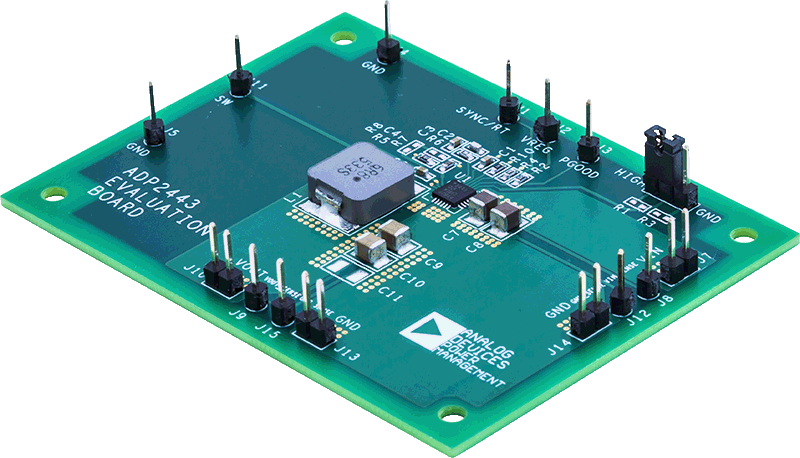

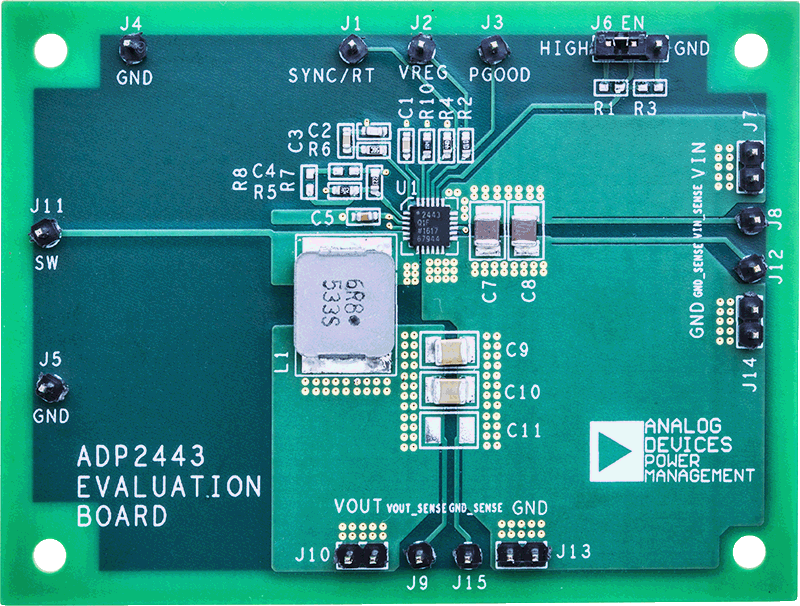

The ADP2443-EVALZ evaluation board provides a complete and compact solution that allows users to evaluate all the
performance of the ADP2443 with a near ideal PCB layout.
The main device on the evaluation board, the ADP2443, is a
synchronous step-down, dc-to-dc regulator with both high-side
and low-side MOSFETs integrated to provide a high efficiency solution in a compact, 4 mm × 4 mm LFCSP package.
The evaluation board has independent enable control, which
allows flexible configuration when evaluating the ADP2443.
Full details on the ADP2443 regulator are provided in the ADP2443 data sheet, available from Analog Devices, Inc. Consult the data sheet in conjunction with this user guide when working with this evaluation board.
