製品概要
機能と利点
- 最大出力電流：1.2A
- 入力電圧範囲：1.6V～3.6V
- 低シャットダウン電流：2μA以下

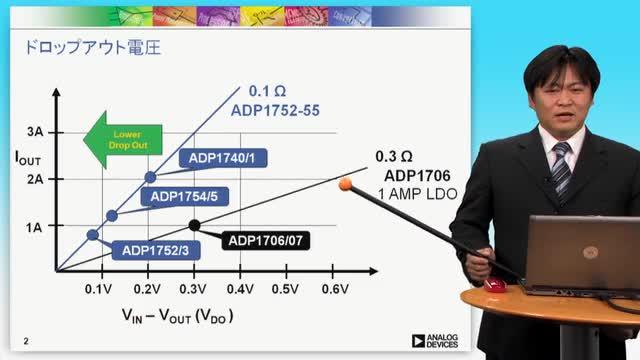

- 非常に低いドロップアウト電圧：1.2A負荷で105mV
- 初期精度±1%
- ライン、負荷、温度に対する精度：±2%
- ソフトスタート付きの7種類の固定出力電圧オプション：0.75V～2.5V（ADP1754）
- ソフトスタート付きの調整可能出力電圧オプション：0.75V～3.0V（ADP1755）
- 高いPSRR（詳細は、データシートをご覧ください）
- 0.75V出力で23μV rms
- 小型の4.7μFセラミック出力コンデンサで安定
- 優れた負荷過渡応答とライン過渡応答
製品概要
ADP1754/ADP1755は、低ドロップアウト（LDO）のCMOSリニア・レギュレータであり、1.6V～3.6Vで動作し、最大出力電流は1.2Aです。
これらのVin / Voutの低いLDOは、2.5V～1.8VのI/Oレールで動作して、0.75Vと低いコア電圧を供給するナノメータ・サイズFPGAのレギュレーションに最適です。ADP1754/ADP1755は当社独自の最新アーキテクチャを採用し、高い電源除去比（PSRR）と低ノイズを提供し、小型の4.7μFセラミック出力コンデンサを使うだけで、優れたライン過渡応答と負荷過渡応答を実現します。
ADP1754は、7種類の固定出力電圧オプションを提供しています。ADP1755は調整可能なバージョンで、外付け分圧器を使って0.75V～3.0Vの範囲の出力電圧が可能です。
ADP1754/ADP1755では、スタートアップを設定する外付けソフトスタート・コンデンサを接続することができます。デジタルの電源正常表示出力を使うと、電源システム・モニターに出力電圧の状態をチェックさせることができます。
ADP1754/ADP1755は16ピンの4mm×4mm LFCSPパッケージを採用しているため、非常に小型なソリューションであるだけでなく、小型なロー・プロファイル・フットプリントで1.2Aまでの出力電流を必要とするアプリケーションに対して優れた熱性能も提供します。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
低ドロップアウト・レギュレータの活用方法 (Rev. AN-1072)4/27/2010
-
Linear Low Dropout (LDO) Regulator Solutions4/17/2018
-
超低ノイズ、高PSRR 低ドロップアウト･レギュレータ11/18/2015
ツールおよびシミュレーション
設計ツール
ADI Linear Regulator Design Tool and Parametric Search
Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADP1754ACPZ-0.75R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADP1754ACPZ-1.0-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADP1754ACPZ-1.1-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADP1754ACPZ-1.2-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADP1754ACPZ-1.3-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADP1754ACPZ-1.5-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADP1754ACPZ-1.8-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADP1754ACPZ-2.5-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (4mm x 4mm w/ EP) | |
