特長
- フライバック・トポロジ向け電流モード・コントローラ
- ADP1071-1：プログラマブルなLLMまたはCCMにより、高VINアプリケーションに対応
- ADP1071-2：強制CCM動作
- プログラマブルな勾配補償
- アナログ・デバイセズの特許取得済みのiCoupler技術により、5kVの絶縁機能（ワイド・ボディSOICパッケージ）または3.0kVの定格誘電体絶縁電圧（LGAパッケージ)を実現
- 幅広い電源電圧範囲
- 1次側VDD：最大60V（ADP1071-2のみ）
- 2 次側VDD2: 最大 36V
- 1 次側に 1 A の MOSFET ドライバを内蔵
- 2 次側に同期整流用の 1 A の MOSFET ドライバを内蔵
- 誤差アンプ内蔵および <1 % の正確なリファレンス電圧
- プログラマブルな周波数範囲:50 kHz ～ 600 kHz
- デューティ・サイクル・クランプ制限: 85 %
- プログラマブルなソフト・スタートとプリチャージ負荷からのソフト・スタート
- 短絡、出力の過電圧、過熱の保護などの保護機能
- MODEピンを使用した節電LLMモード（ADP1071-1のみ)
- サイクルごとの入力過電流保護
- ヒステリシスによる高精度イネーブル UVLO
- 周波数同期
- 安全性と規制に関する認定（申請中）
- UL認定
- 1分間で5000V rms、UL 1577規格に準拠（ワイド・ボディSOICパッケージ）
- 1分間で3000V rms、UL 1577規格に準拠（LGAパッケージ）
- CSA部品承認通知5A
- VDE適合性認定
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 849V peak（ワイド・ボディSOICパッケージ）
- VIORM = 565V peak（LGAパッケージ）
- GB4943.1-2011準拠のCQC認定
- 16ピンSOIC_Wパッケージと24ピンLGAパッケージを採用
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADP1071-1/ADP1071-2 は、絶縁型 DC/DC 電源用に設計されたパルス幅変調（PWM）電流モード固定周波数同期フライバック・コントローラです。ADP1071-1/ADP1071-2 には、アナログ・デバイセズ独自の iCoupler® が内蔵されており、絶縁境界を超えて信号を送信する、大きな信号トランスやフォトカプラが不要になります。iCoupler を統合することにより、システム設計の複雑さ、コスト、部品点数が削減され、システム全体の信頼性が向上します。アイソレータと金属酸化膜半導体電界効果トランジスタ（MOSFET）ドライバを 1 次および 2 次側の双方に統合しているため、ADP1071-1/ADP1071-2 はシステムレベルでのコンパクトな設計が可能となり、高負荷時にダイオード整流型フライバック・コンバータより高い効率性を発揮します。
出力のレギュレーションは、2 次側の出力電圧を検知して行います。そこでは、iCoupler を介して 1 次側と 2 次側の間でフィードバック信号と PWM 信号が送信されています。
ADP1071-1/ADP1071-2 は、定格絶縁電圧が 5 kV 実効値の 16 ピン SOIC_W パッケージで提供されています。ADP1071-2 は、通常の入力電圧が 36 V 未満である絶縁型 DC/DC アプリケーション用に設計されています。一方、ADP1071-1 は、DC 入力電圧が 60 V を超えるような入力電圧が高いアプリケーションを対象としています。
ADP1071-1/ADP1071-2 は、入力電流保護、出力過電圧保護（OVP）、低電圧ロックアウト（UVLO）、調整可能なヒステリシスによる高精度イネーブル、過熱保護（OTP）、そして省電力軽負荷モード（LLM）などの機能も備えています。
アプリケーション:
- 絶縁型の DC/DC または AC/DC 電力変換
- テレコム、産業用
- 小型セル
- PoE 給電デバイス
- エンタープライズ用スイッチおよびルーター
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP1071-1
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
安全性および規制遵守
-
データシート
-
アプリケーション・ノート
-
技術記事
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
3
857.45 K
716.15 K
813.91 K
安全性および規制遵守
2
HTML
HTML
アプリケーション・ノート
3
技術記事
6
HTML
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 3
アプリケーション・ノート 1
技術記事 2
安全性および規制遵守 1
安全性および規制遵守 1
製品選択ガイド 1
ビデオ
3
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADP1071-1ACCZ |
24-terminal LGA (8 mm x 4 mm x 1.2 mm)
|
|
|
| ADP1071-1ACCZ-R7 |
24-terminal LGA (8 mm x 4 mm x 1.2 mm)
|
|
|
| ADP1071-1ACCZ-RL |
24-terminal LGA (8 mm x 4 mm x 1.2 mm)
|
|
|
| ADP1071-1ARWZ |
16-Lead SOIC Wide
|
|
|
| ADP1071-1ARWZ-R7 |
16-Lead SOIC Wide
|
|
|
| ADP1071-1ARWZ-RL |
16-Lead SOIC Wide
|
|
- ADP1071-1ACCZ
- ピン／パッケージ図
-
24-terminal LGA (8 mm x 4 mm x 1.2 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP1071-1ACCZ-R7
- ピン／パッケージ図
-
24-terminal LGA (8 mm x 4 mm x 1.2 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP1071-1ACCZ-RL
- ピン／パッケージ図
-
24-terminal LGA (8 mm x 4 mm x 1.2 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP1071-1ARWZ
- ピン／パッケージ図
-
16-Lead SOIC Wide
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP1071-1ARWZ-R7
- ピン／パッケージ図
-
16-Lead SOIC Wide
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP1071-1ARWZ-RL
- ピン／パッケージ図
-
16-Lead SOIC Wide
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 1, 2024
- 24_0110
Data Sheet Correction for ADP1071-1/ADP1071-2
ADP1071-1ACCZ
製造中
ADP1071-1ACCZ-R7
製造中
ADP1071-1ACCZ-RL
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 1, 2024
- 24_0110
Data Sheet Correction for ADP1071-1/ADP1071-2
ADP1071-1ACCZ
製造中
ADP1071-1ACCZ-R7
製造中
ADP1071-1ACCZ-RL
製造中
ソフトウェアおよび製品のエコシステム

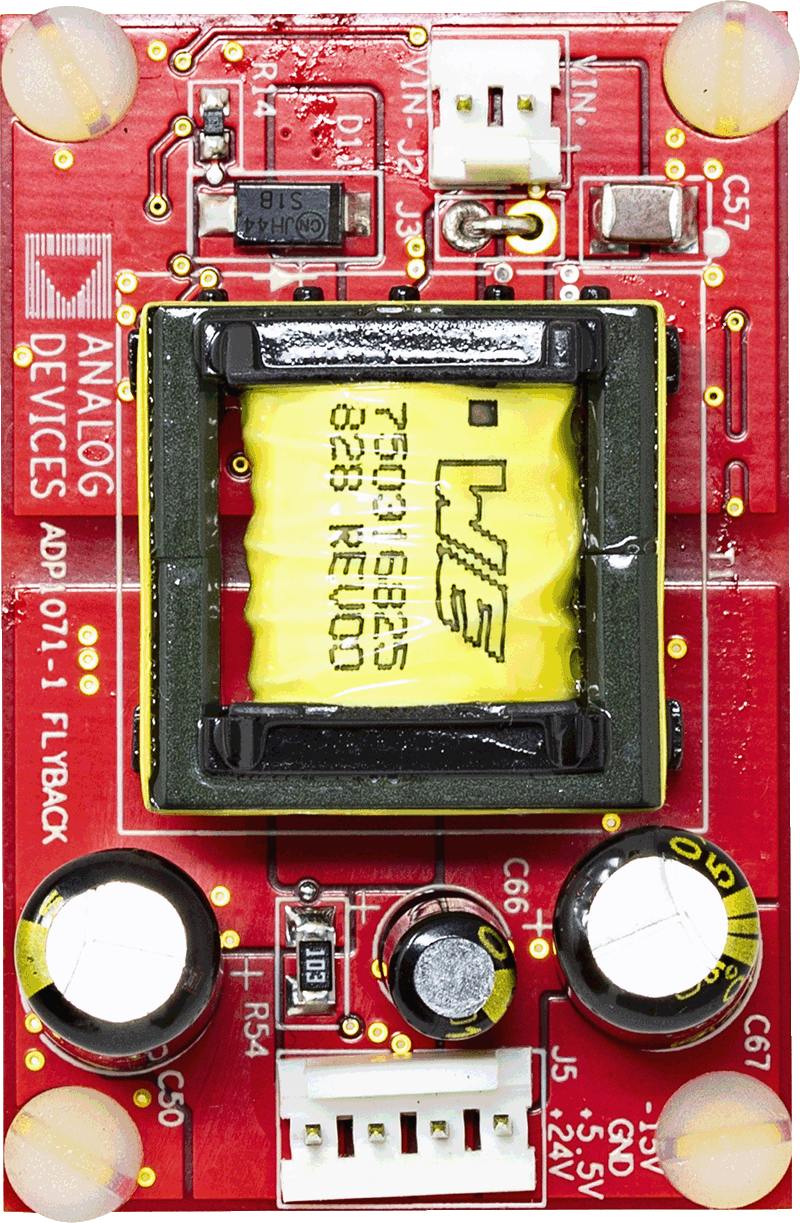

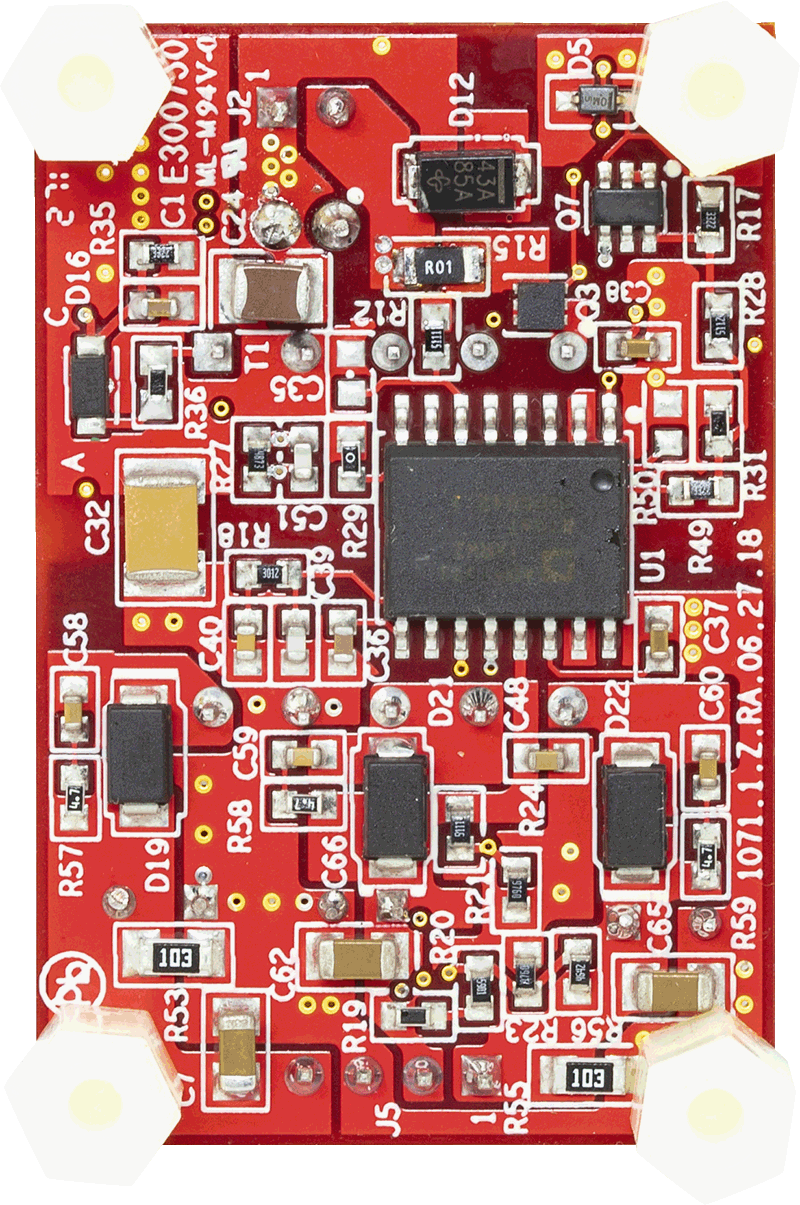

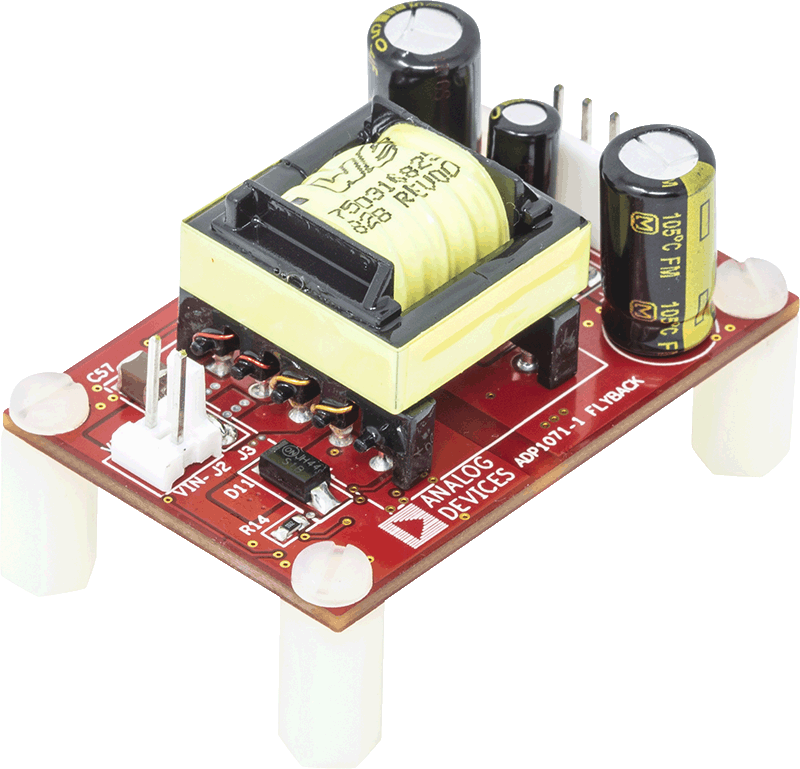

評価用キット 1
EVAL-ADP1071-2
ADP1071-2 評価用ボード
製品の詳細
ADP1071-2EBZ3.3V 評価用ボードにより、電源アプリケーションで ADP1071-2 を評価することができます。
ADP1071-2EBZ3.3V 評価用ボードは、36 Vdc ～ 60 Vdc の電源範囲で定格負荷が 3.3 Vdc および 3 A である絶縁型電源ユニット（PSU）として設定されています。8.0 Vdc および 10 mA の補助出力もあります。コンバータは、連続導通モード（CCM）で動作します。
すべてのコネクタと複数のテスト・ポイントにより、ADP1071-2 のすべての重要な回路ノードおよびピンに簡単にアクセスできます。
複数のテスト・ポイントにより、ADP1071-2 のすべての重要な回路ノードおよびピンに簡単にアクセスできます。
ADP1071-2 の完全なデータについては、アナログ・デバイセズから入手可能な ADP1071-2 データシートを参照してください。評価用ボードを使用する際は、このユーザー・ガイドとこのデータシートを参照してください。
