製品概要

機能と利点

  • 柔軟なデジタル力率補正(PFC)コントローラ
  • 単相用(ADP1047)、インターリーブおよびブリッジレス動作用(ADP1048)
  • 真のrms AC電力量
  • 強化されたダイナミック応答特性
  • 軽負荷での効率性能の最適化:出力電圧校正
    周波数低減
  • EMI改善のためのスイッチング周波数の分散スペクトル
  • 外部周波数との同期
  • PMBus準拠インターフェース:
    プログラマブルなACラインの障害検出と保護
    プログラマブルな出力障害検出と保護
  • 高信頼性システム向けの広範囲な障害保護
  • 周波数範囲:30kHz~400kHz
  • 8kBのEEPROM内蔵
  • 使いやすいユーザ・インターフェース(GUI)を使用したプログラムが可能

製品概要

ADP1047/ADP1048 は、デジタル力率補正(PFC)コントローラで、高精度な入力電力量の計測とAC/DCシステムにおける突入電流制御を提供します。ADP1047は単相PFCアプリケーション向けに設計されており、ADP1048は、特にインターリーブとブリッジレスのPFCアプリケーション向けに設計されています。



デジタルPFC機能は、AC/DCシステムに対して最適な高調波補正と力率を提供するために、入力の電流と電圧に出力電圧のフィードバックの増加分を組み合せた、標準的なブーストPFC法に基づいています。全ての信号は、柔軟性の最大化を提供するためにデジタル量に変換され、全てのキーとなるパラメータは、PMBus™インターフェースを介して、レポートおよび校正することができます。ADP1047/ADP1048は、ユーザに、システム性能の最適化、負荷範囲にわたる効率の最大化および製品を市場投入するための設計時間の短縮をもたらします。

ADP1047/ADP1048は、入力電圧、電流および電力の高精度なrms値を提供します。これらの情報は、PMBusインターフェースを介して、電源電圧のマイクロコントローラにレポートすることができます。

アプリケーション

  • AC/DC電源用アプリケーション

    - コンピュータ・サーバ&ストレージ
    - ネットワーク&通信関連のインフラストラクチャ
    - 工業および医療関連

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

評価キット (3)

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。

サンプル&購入

オンライン購入や支払い方法などに関する質問については、「オンライン購入に関するFAQ」をご確認ください。

サンプルは、外部のADI Sample Siteでのご注文となります。選択したパーツはSample Siteログイン後、カートに引き継がれます。Sample Siteを初めて使用する際は、アカウント登録をお願いいたします。Sample Siteに関するご質問は、SampleSupport@analog.com までお問合せください。



モデル一覧の項目説明

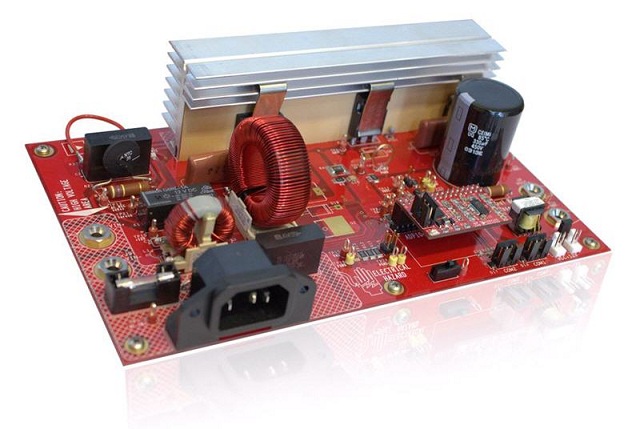

評価用ボード
