ADP1048

デジタル力率補正コントローラ、高精度AC電力計付

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.85
特長
  • 柔軟なデジタル力率補正(PFC)コントローラ
  • 単相用(ADP1047)、インターリーブおよびブリッジレス動作用(ADP1048)
  • 真のrms AC電力量
  • 強化されたダイナミック応答特性
  • 軽負荷での効率性能の最適化:出力電圧校正
  • 周波数低減
  • 突入電流制御
  • EMI改善のためのスイッチング周波数の分散スペクトル
  • 外部周波数との同期
  • PMBus準拠インターフェース:
    プログラマブルなACラインの障害検出と保護、
    プログラマブルな出力障害検出と保護
  • 高信頼性システム向けの広範囲な障害保護
  • 周波数範囲:30kHz~400kHz
  • 8kBのEEPROM内蔵
  • 使いやすいユーザー・インターフェース(GUI)を使用したプログラムが可能
  • ADP1048W車載データシート(英語pdf)はこちらからダウンロードできます

製品概要
show more Icon

ADP1047 / ADP1048 は、デジタル力率補正(PFC)コントローラで、高精度な入力電力量の計測とAC/DCシステムにおける突入電流制御を提供します。ADP1047は単相PFCアプリケーション向けに設計されており、ADP1048は、特にインターリーブとブリッジレスのPFCアプリケーション向けに設計されています。

デジタルPFC機能は、AC/DCシステムに対して最適な高調波補正と力率を提供するために、入力の電流と電圧に出力電圧のフィードバックの増加分を組み合せた、標準的なブーストPFC法に基づいています。全ての信号は、柔軟性の最大化を提供するためにデジタル量に変換され、全てのキーとなるパラメータは、PMBus™インターフェースを介して、レポートおよび校正することができます。ADP1047 / ADP1048は、ユーザーに、システム性能の最適化、負荷範囲にわたる効率の最大化および製品を市場投入するための設計時間の短縮をもたらします。

ADP1047 / ADP1048は、入力電圧、電流および電力の高精度なrms値を提供します。これらの情報は、PMBusインターフェースを介して、電源電圧のマイクロコントローラにレポートすることができます。

アプリケーション

  • AC/DC電源用アプリケーション
  • コンピュータ・サーバ&ストレージ
    ネットワーク&通信関連のインフラストラクチャ
    工業および医療関連

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.85

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

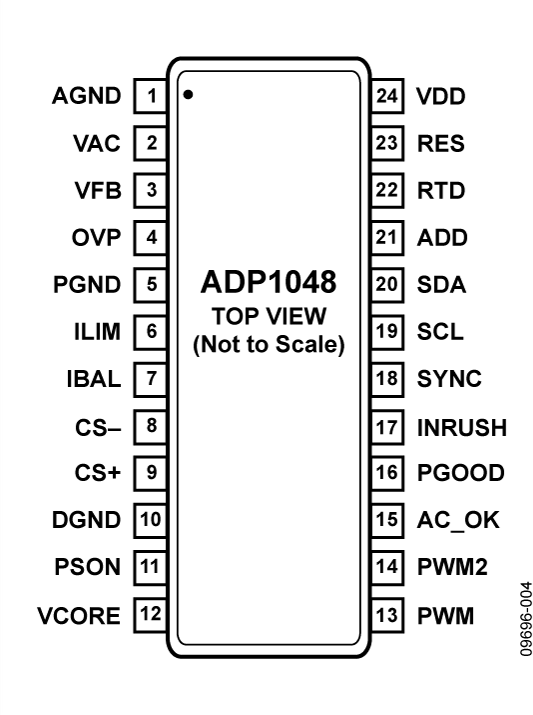

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP1048ARQZ-R7
  • HTML
  • HTML
ADP1048WARQZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 23, 2018

- 18_0020

Obsolescence of the automotive ADP1048WARQZ-R7

4 4, 2018

- 18_0014

SOIC_W Batwing package Discontinuance

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 23, 2018

- 18_0020

arrow down

Obsolescence of the automotive ADP1048WARQZ-R7

4 4, 2018

- 18_0014

arrow down

SOIC_W Batwing package Discontinuance

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

EVAL-ADP-I2C-USB

USB to I2C Interface Connector

zoom

EVAL-ADP-I2C-USB

USB to I2C Interface Connector

USB to I2C Interface Connector

製品の詳細

The USB to I2C interface is used for communicating between a digital power management device (like the ADP1043A) and the configuration software that runs on a computer. It also supplies 5V and 0.5A to power up the daughter card/evaluation boards.

This same USB to I2C interface connector is used for the ADP1043A, ADP1047, ADP1048, and other digital power management devices.

reference details image

EVAL-ADP1048

ADP1048 600W Power PFC Evaluation Board

zoom

EVAL-ADP1048

ADP1048 600W Power PFC Evaluation Board

ADP1048 600W Power PFC Evaluation Board

機能と利点

  • Interleaved Boost PFC topology providing high power factor and low THD
  • Accurate AC Power Metering
  • Current balancing between two phases
  • High efficiency
  • Protection features for AC line input and high voltage output
  • Low component count
  • Programmable response to faults
  • Programmable inrush control
  • Test points for users to quickly and easily evaluate the key features of ADP1048

製品の詳細

The evaluation board features an interleaved boost PFC topology operating at 100KHz switching frequency. Its output is rated at deliver 385V, 600W with a universal AC input ranging from 85-265V. The board features the ADP1048 digital controller for offering power factor correction and accurate AC power metering. It also provides protection features like AC line fault protection, OCP and OVP.
