ADN8834

熱電クーラー(TEC)コントローラ、1.5A、超小型

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.42
特長
  • 特許済みの高効率シングル・インダクタ構成
  • TECコントローラ用低RDSON MOSFETを内蔵
  • TECの電圧と電流動作のモニタ機能
  • 外付け検出用抵抗は不要
  • TEC過熱用と冷却用に別々の電流制限設定
  • 設定可能な最大TEC電圧
  • PWMドライバのスイッチング周波数:2.0MHz
  • 外部同期
  • ゼロ・ドリフト、レールtoレール・チョッパアンプを2個内蔵
  • NTCあるいはRTD熱センサに対応
  • ±1%精度の2.50Vリファレンス出力
  • 温度ロック・インジケータ
  • 25ボール 2.5 mm × 2.5 mm WLCSP、または24ピン 4 mm × 4 mm LFCSPパッケージを採用
  • 車載アプリケーション用AEC-Q100認定
製品概要
show more Icon

ADN88341はTECコントローラを内蔵したモノリシックTECコントローラです。この製品にはリニア・パワー段、パルス幅変調(PWM)パワー段、2個のゼロ・ドリフト、レールtoレール・オペアンプが含まれています。リニア・コントローラはPWMドライバとともに動作し、Hブリッジ構成の内部パワーMOSFETを制御します。熱センサのフィードバック電圧を測定し、信号を処理するproportional integral differential(PID)補償として内蔵オペアンプを使用することにより、ADN8834はTECを流れる電流を駆動してTECモジュールに付いているレーザ・ダイオードあるいは受動素子の温度を設定した目標温度に安定させます。

ADN8834は正温度係数(PTC)の測温抵抗体(RTD)とともに負温度係数(NTC)のサーミスタにも対応します。目標温度は、D/Aコンバータ(DAC)または外部抵抗分割器からのアナログ入力電圧として設定されます。

ADN8834の温度制御ループは組み込みゼロ・ドリフト・チョッパアンプを使用したPID補償によって安定化されます。1%精度の内蔵2.50Vリファレンス電圧は、サーミスタ温度検出ブリッジ回路のバイアスに使用するとともに、過熱モードと冷却モードの両方での最大TEC電流制限値と最大TEC電圧制限値を設定する分圧回路をバイアスするために使用されます。ゼロ・ドリフト・チョッパアンプにより、自律アナログ温度制御ループを介して極めて優れた長期温度安定性が維持されます。

アプリケーション

  • TEC温度制御
  • 光モジュール
  • 光ファイバアンプ
  • 光ネットワーク装置
  • TEC温度制御を必要とする計測器

1この製品は米国特許No. 6,486,643で保護されています。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.42

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADN8834ACBZ-R7
  • HTML
  • HTML
ADN8834ACPZ-R2
  • HTML
  • HTML
ADN8834ACPZ-R7
  • HTML
  • HTML
ADN8834WACPZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 30, 2018

- 18_0019

Revision to Thickness of Polyimide and Redistribution Layers for ADN8833 and ADN8834 in WLCSP

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 30, 2018

- 18_0019

arrow down

Revision to Thickness of Polyimide and Redistribution Layers for ADN8833 and ADN8834 in WLCSP

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

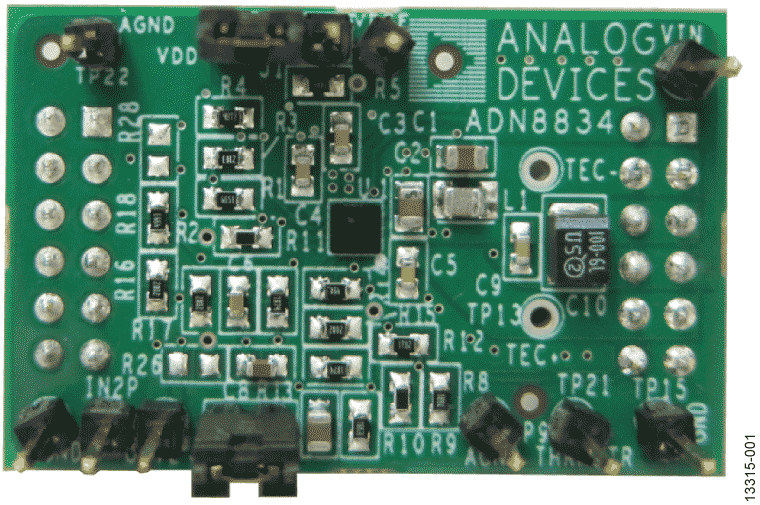

EVAL-ADN8834

ADN8834 Evaluation Board

zoom

EVAL-ADN8834

ADN8834 Evaluation Board

ADN8834 Evaluation Board

機能と利点

  • Full featured evaluation boards for the ADN8834
  • Complete TEC controller with integrated 1.5A TEC driver
  • Operating voltage range: VIN = 2.7V to 5.5V
  • TEC voltage and current operation monitoring
  • Independent TEC heating and cooling current limit settings
  • Programmable maximum TEC voltage
  • External synchronization from 1.85 MHz to 3.25 MHz
  • Input for NTC thermistor connection
  • Output for TEC module wires
  • 2.5V reference out
  • Disable jumper
  • 40mm × 25 mm WLCSP board size
  • 45mm × 25 mm LFCSP board size

製品の詳細

The ADN8834CB-EVALZ and ADN8834CP-EVALZ are configurable evaluation boards designed to work with various TEC modules and thermistors. The ADN8834 on the evaluation board delivers and controls bidirectional current through TEC using two pairs of the complimentary integrated MOSFETs in an H-bridge configuration.


The TEC cooling and heating current limits set to 1.5 A and the maximum TEC voltage is programmed to be 3V respectively using two on-board resistor dividers. The temperature set-point circuit is optimized to work with 10 kΩ NTC thermistor. The PID compensation network components are present onboard and can be replaced by soldering different value components to match the temperature control loop characteristic with the thermal load for achieving the required response time and temperature stability. The cooling and heating TEC current limits and maximum TEC voltage setting can be modified also by changing values of the corresponding components.


In addition, the board can be plugged into the ADN8833/34 Base board that has adjustable components for tunable analog thermal PID, the temperature set point, maximum TEC current and TEC voltage limits.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
