ADN4662

差動ライン・レシーバ、シングル、CMOS/LVDS、3V

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.87

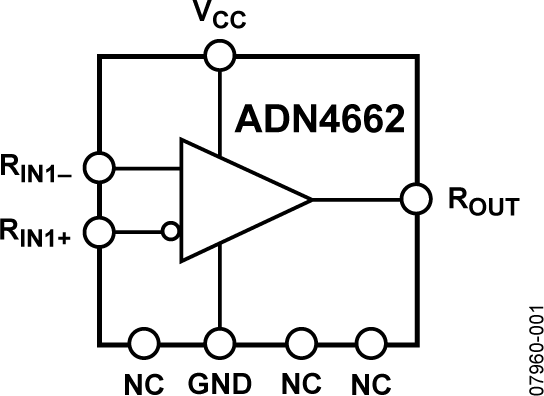

特長
  • 入力ピンの±15kV ESD保護
  • スイッチング・レート:400Mbps(200MHz)
  • フロー・スルー・ピン配置によりPCBレイアウトを簡素化
  • 最大伝搬遅延:2.5ns
  • 電源電圧:3.3V
  • パワーダウン時は高インピーダンス出力
  • 既存の5VLVDSドライバと互換
  • 310mV(typ)の小振幅差動信号レベルに対応
  • オープン入力、短絡入力、終端入力のフェイルセーフをサポート
  • 0V~100mVのスレッショールド領域
  • TIA/EIA-644 LVDS規格に準拠
  • 工業用動作温度範囲:-40℃~+85℃

製品概要
show more Icon
ADN4667は、シングルのCMOS、低電圧差動シグナリング(LVDS)ライン・レシーバであり、400Mbps(200MHz)を超えるデータ・レートと超低消費電力を提供します。この製品はフロー・スルー・ピン配置を採用しているため、PCBレイアウトおよび入力信号と出力信号の分離が容易となっています。

このデバイスは低電圧(310mV typ)差動入力信号を入力して、これらの信号をシングルエンドの3 V・TTL/CMOSロジック・レベルに変換します。ADN4662とこれと対になるLVDSドライバADN4661の組み合わせは、高速なポイントtoポイントのデータ伝送に対する新しいソリューションを提供し、ECL(エミッター・カップルド・ロジック)またはPECL(ポジティブ・エミッター・カップルド・ロジック)に対する低消費電力の置き換えを提供します。

アプリケーション

  • ポイントtoポイントのデータ送信
  • マルチドロップ・バス
  • クロック分配ネットワーク
  • バックプレーン・レシーバ
