ADN4624

実効値5.7kV/1.5kVのクワッド・チャンネルLVDS2.5ギガビット・アイソレータ(0リバース・チャンネル)

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$15.89
特長
  • 実効値5.7kVおよび実効値1.5kVのLVDSアイソレータ
  • TIA/EIA-644-A LVDSの信号レベルに準拠
  • クワッド・チャンネル設定(ADN4622:2 + 2、ADN4624:4 + 0)
  • 最大2.5Gbpsまでの任意のデータ・レートで低ジッタのスイッチング
    • 4チャンネル間で10Gbpsの合計帯域幅
    • 2.15ns(代表値)の伝搬遅延
    • 代表的ジッタ:ランダム0.82ps(実効値)、合計ピーク40ps
  • 低消費電力、1.8V電源
  • 絶縁バリアをまたぐ±8kV IEC 61000-4-2 ESD保護
  • 高いコモンモード過渡耐圧:100kV/μs(代表値)
  • 安全性と規制に対する認定(28ピンSOIC_W_FPパッケージ)
    • UL(申請中):1分間で5700V(実効値)、UL 1577規格に準拠
    • CSA Component Acceptance Notice 5A(申請中)
    • VDE適合性認定(申請中)
      • DIN V VDE V 0884-11(VDE V 0884-11):2017-01
      • VIORM = 849VPEAK(動作電圧)
  • リフレッシュのイネーブルまたはディスエーブル(低速出力精度チェック)
  • 動作温度範囲:−40°C~+125°C
  • 沿面距離およびクリアランスが8.3mmの28ピン、ワイド・ボディ精細ピッチSOIC_W_FPパッケージ、または沿面距離およびクリアランスが1.27mmの6mm × 6mm LFCSPパッケージ
製品概要
show more Icon

ADN4622/ADN4624は、クワッド・チャンネルで、最大2.5Gbpsで動作する信号絶縁型の低電圧差動伝送(LVDS)バッファで、ジッタは非常に小さい値です。これらのデバイスには、アナログ・デバイセズの高速動作用に強化されたiCoupler®技術が採用されており、LVDSシグナル・チェーンのドロップイン、ガルバニック絶縁を実現します。ACカップリングおよびレベル・シフト(LVDSレシーバーへの、およびLVDSドライバからの)により、電流モード・ロジック(CML)など、その他の高速信号を絶縁できます。

ADN4622/ADN4624にはリフレッシュ機構が備わっており、入出力状態を監視し、データ遷移がない場合に状態が変化しないことを確保します。低いジッタで低消費電力と高速動作を実現できるように、LVDS回路と絶縁回路は1.8V電源を使用します。ADN4622/ADN4624は、広い工業温度範囲に対して仕様規定されており、沿面距離とクリアランスが8.3mmの28ピン、ワイド・ボディ精細ピッチSOIC_W_FPパッケージ(実効値5.7kVまたは8kVPEAKのサージ/インパルス電圧、およびAC電源電圧の強化絶縁に対応)または、沿面距離とクリアランスが1.27mmの6mm × 6mm LFCSPパッケージ(基本/機能絶縁に対応)で提供されます。

アプリケーション

  • 隔離されたビデオおよびイメージング・データ
  • アナログ・フロントエンドの絶縁
  • データ・プレーンの絶縁
  • 絶縁型高速クロックとデータ・リンク
  • マルチギガビットのSERDES
  • ボード間の光学的変換(例えば、ショート・リーチ・ファイバ)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$15.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADN4624BCPZ
  • HTML
  • HTML
ADN4624BCPZ-RL
  • HTML
  • HTML
ADN4624BRNZ
  • HTML
  • HTML
ADN4624BRNZ-RL
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

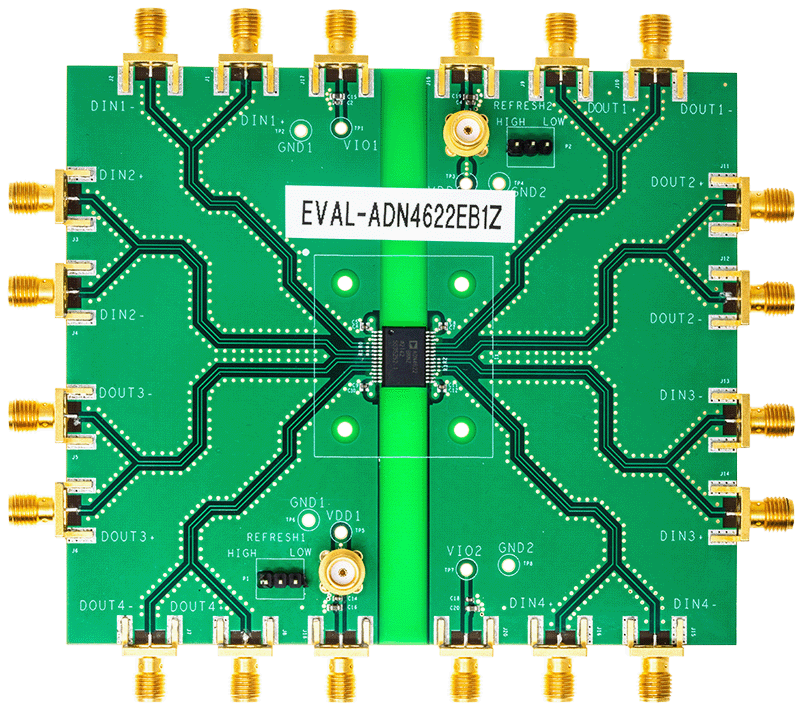

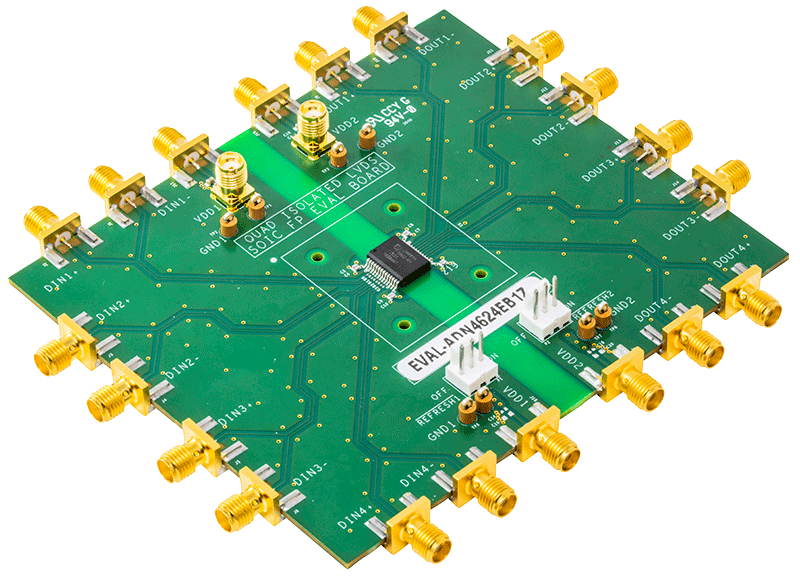

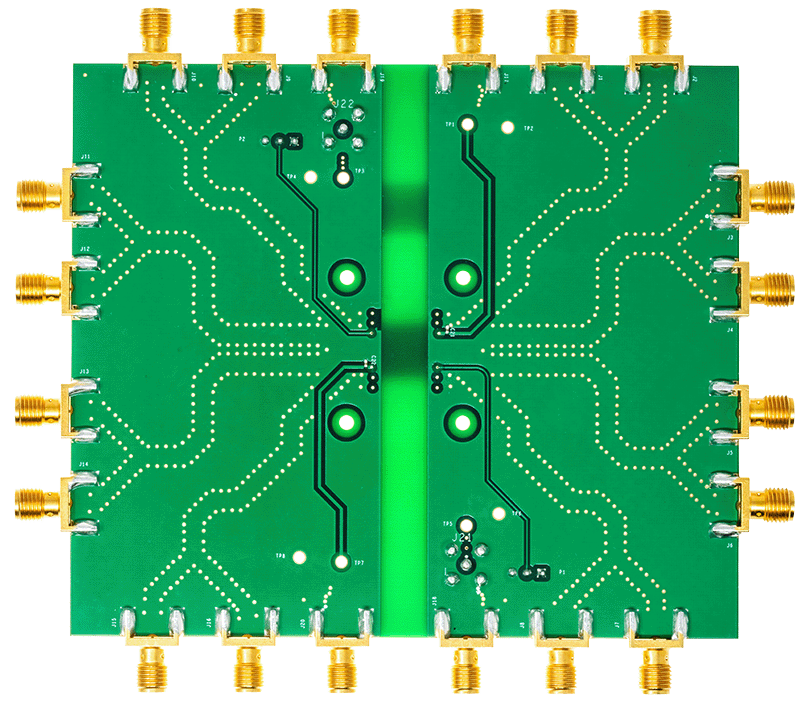

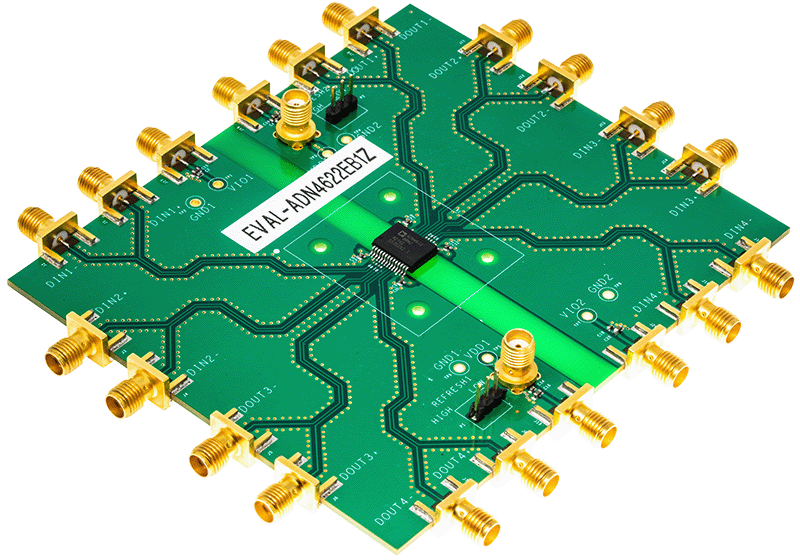

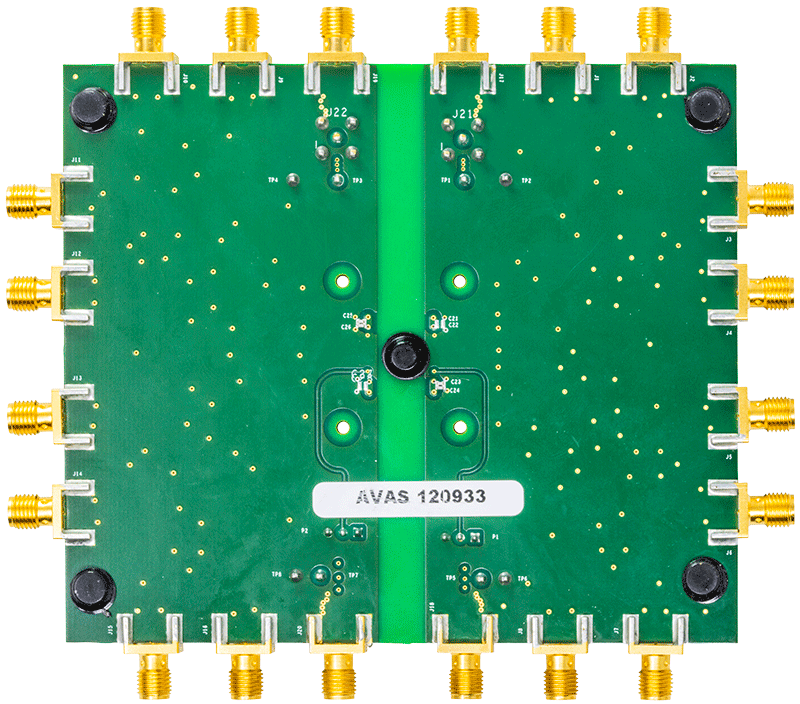

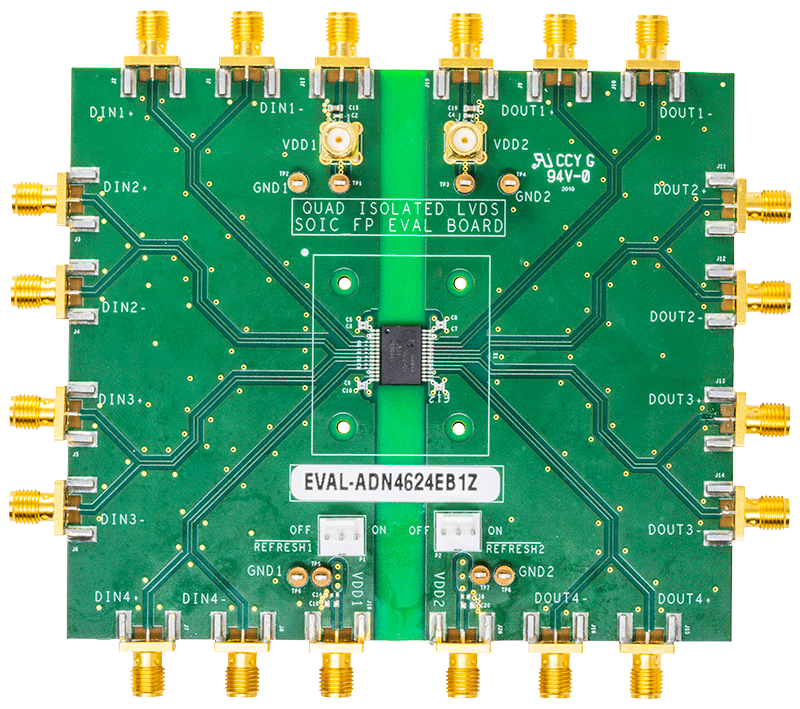

EVAL-ADN4622/EVAL-ADN4624

実効値5.7kV/1.5kVのクワッドチャンネルLVDS 2.5ギガビットアイソレータADN4622/ADN4624の評価

zoom

EVAL-ADN4622/EVAL-ADN4624

実効値5.7kV/1.5kVのクワッドチャンネルLVDS 2.5ギガビットアイソレータADN4622/ADN4624の評価

実効値5.7kV/1.5kVのクワッドチャンネルLVDS 2.5ギガビットアイソレータADN4622/ADN4624の評価

機能と利点

  • 絶縁グラウンド・プレーン(ロジック側およびバス側)
  • 高速レイアウトでは、2.5ギガビット動作および高精度のジッタ測定(ランダム・ジッタ実効値 < 1ps)をサポートします。
  • SMA端子による便利な接続
    • サイド1(VDD1)およびサイド2(VDD2)の1.8V電源
    • ADN4622:サイド1(VIO1)とサイド2(VIO2)のLVDSレシーバー用3.3V電源
    • サイド1のグラウンド(GND1)およびサイド2のグラウンド(GND2
    • LVDS入力信号:DIN1+、DIN1−、DIN2+、DIN2−、DIN3+、DIN3−、DIN4+、DIN4−
    • LVDS出力信号:DOUT1+、DOUT1−、DOUT2+、DOUT2−、DOUT3+、DOUT3−、DOUT4+、DOUT4−
  • ジャンパで選択可能なリフレッシュ・モード
  • すべてのLVDSレシーバーに終端抵抗

製品の詳細

EVAL-ADN4622EB1ZとEVAL-ADN4624EB1Zを用いることで、外部部品を必要とすることなくADN4622/ADN4624低電圧差動伝送(LVDS)アイソレータの評価を手早く簡単に行うことができます。ADN4622/ADN4624では、アナログ・デバイセズのiCoupler®技術を採用し、4チャンネル・アイソレータとLVDSレシーバーおよびドライバを単一の28ピン、ワイド・ボディの精細ピッチSOICパッケージに統合しています。このデバイスは、低ジッタで最大2.5Gbpsのデータ・レートで動作できます。

EVAL-ADN4622EB1ZおよびEVAL-ADN4624EB1Zにはアイソレータの各サイドに別個のグランド・プレーンと電力プレーンが備わっています。この分離により、デバイスの両サイドのガルバニック絶縁を保ったままADN4622/ADN4624の評価を行うことができます。ADN4622/ADN4624デバイスの各サイドには1.8V電源が必要です。また、ADN4622には各サイドに3.3Vの電源も必要となります。

ADN4622/ADN4624の詳細については、ADN4622/ADN4624のデータシートを参照してください。このデータシートは、EVAL-ADN4622EB1ZまたはEVAL-ADN4624EB1Zの使用時に本ユーザ・ガイドと共に参照する必要があります。
