ADMV7410

Eバンド低ノイズ・ダウンコンバータSiP、71 GHz〜76 GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定
特長
  • 変換ゲイン:13 dB(代表値)
  • イメージ除去:30 dBc(代表値)
  • ノイズ指数:5 dB(代表値)
  • 入力IP3:1 dBm(代表値)
  • 入力 IP2:28dBm(代表値)
  • 入力 P1dB:−8 dBm(代表値)
  • 6× RFINでのLOの周波数のリーク:<−55 dBm(代表値)
  • I/Q振幅アンバランス:0.2 dB(代表値)
  • I/Qフェーズ・アンバランス:5°(代表値)

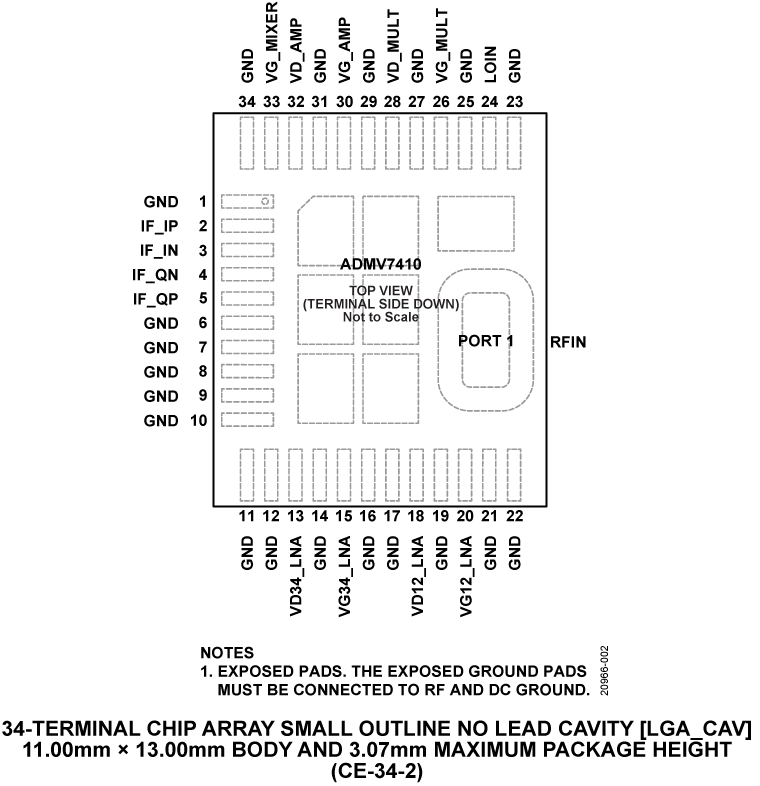

  • 完全内蔵化、表面実装、34端子、11 mm × 13 mm LGA_CAVパッケージ
製品概要
show more Icon

ADMV7410は、2GHzまでのDCの中間周波数(IF)​出力範囲、および71GHz〜76GHzの無線周波数(RF)入力範囲内で作動する、完全に統合されたシステム・イン・パッケージ(SiP)同相/直交(I/Q)ダウンコンバータです。デバイスは、30dBcのイメージ除去比で13dBの小信号変換ゲインを実現します。ADMV7410は、低ノイズ・アンプと、その後段の6倍の局部発振器(LO)乗算器によって駆動されるイメージ除去ミキサーを用いています。ダイレクト・コンバージョンのアプリケーション用に、差動のIとQのミキサー出力を備えています。あるいは、シングルエンド・アプリケーション用に、1つの外部90°ハイブリッドと2つの外部180°ハイブリッドを使って出力を結合することもできます。

ADMV7410は、完全に統合された表面実装、34端子、11 mm × 13 mm、チップ・アレイ・スモール・アウトライン・リードなしキャビティ(LGA_CAV​)パッケージに収納されています。ADMV7410 は、−40°C ~ +85°C のケース温度範囲で動作します。

アプリケーション

  • Eバンド通信システム
  • 大容量ワイヤレス・バックホール
  • 計測装置
  • 航空宇宙/防衛

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADMV7410BCEZ
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 26, 2021

- 21_0177

Package Height in Package Outline Drawing and Data Sheet Revision for ADMV7310/ADMV7320/ADMV7410/ADMV7420

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 26, 2021

- 21_0177

arrow down

Package Height in Package Outline Drawing and Data Sheet Revision for ADMV7310/ADMV7320/ADMV7410/ADMV7420

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

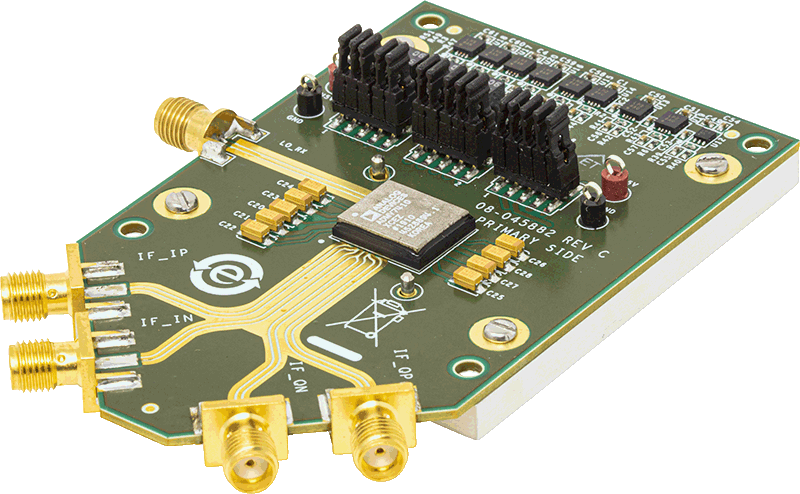

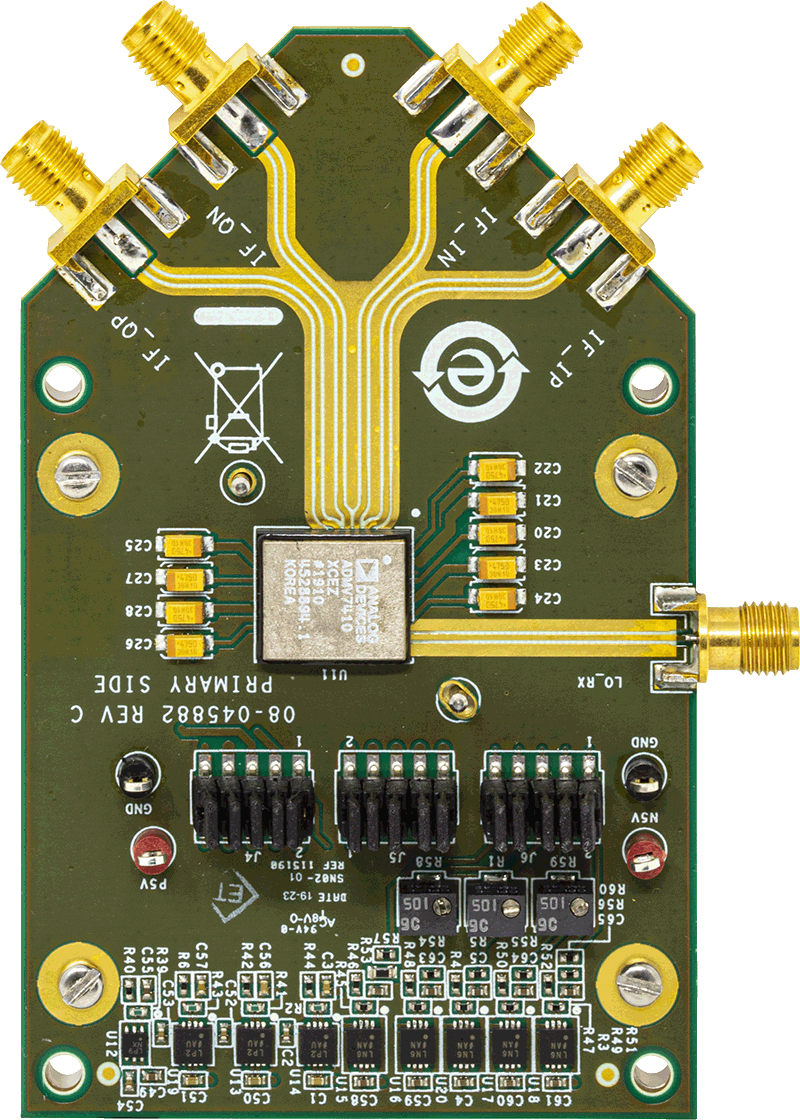

EVAL-ADMV7410

ADMV7410評価用ボード

zoom

EVAL-ADMV7410

ADMV7410評価用ボード

ADMV7410評価用ボード

機能と利点

  • オンボードLDOレギュレーターによる簡単なパワーアップ
  • コネクタ・ジャンパでLDOレギュレータをバイパスするオプション

製品の詳細

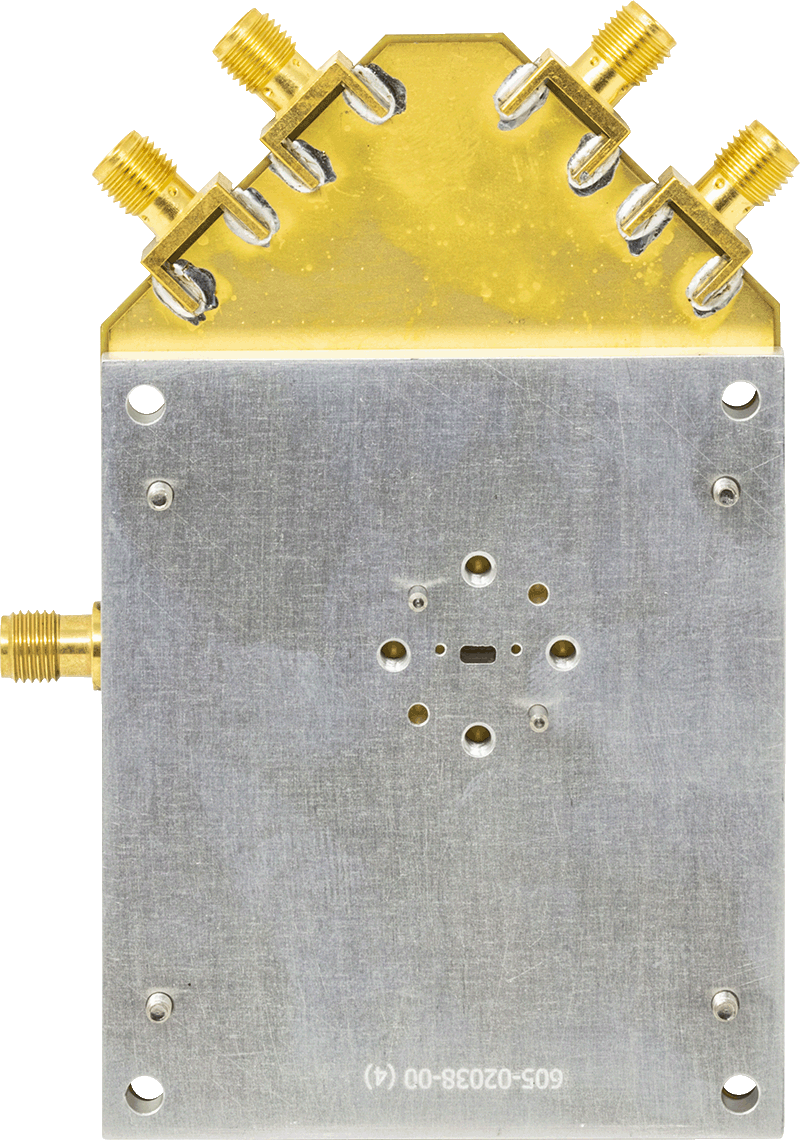

ADMV7410-EVALZ評価用ボードには、ADMV7410本体と、​ADMV7410を素早く簡単に評価するために、低ドロップアウト(LDO)レギュレータ、ポテンショメータ、および導波バック・プレートが内蔵されています。LDOレギュレータにより、±5V DC電源でADMV7410に電源を供給できます。

ADMV7410は、完全に統合化されたシステム・イン・パッケージ(SiP)、同相/直交(I/Q)ダウンコンバータで、DC~2GHzの中間周波数(IF)出力範囲、および71GHz〜76GHzのRF入力範囲内で作動します。

ADMV7410データシートには、ADMV7410の全仕様が記載されています。ADMV7410-EVALZを使用する際は、このユーザ・ガイドと併せてADMV7410のデータシートを参照してください。
