機能と利点

  • Maximum conversion gain: 35 dB typical
  • Gain tuning range: 40 dB minimum
  • PSAT: 26 dBm typical for a gain = 23.5 dB and 19.5 dB
  • OIP3: 31 dBm typical for a gain = 23.5 dB and POUT = 16.5 dBm per tone
  • OP1dB: 25 dBm typical for a gain = 23.5 dB and 19.5 dB
  • Built-in power detector
  • Built-in envelope detector for LO nulling
  • Fully integrated, surface-mount, 50-terminal, 16.00 mm × 14.00 mm LGA_CAV package

製品概要

The ADMV7310 is a fully integrated system in package (SiP), in phase/quadrature (I/Q) upconverter that operates between an intermediate frequency (IF) input range of dc to 2 GHz and a radio frequency (RF) output range of 71 GHz to 76 GHz. The device uses an image rejection mixer that is driven by a 6× local oscillator (LO) multiplier. The mixer RF output is followed by a variable gain amplifier (VGA) and a power amplifier (PA), providing a conversion gain of 35 dB typical. Differential I and Q mixer inputs are provided and can be driven with differential I and Q baseband waveforms for direct conversion applications. Alternatively, the inputs can be driven using an external 90° hybrid and two external 180° hybrids for single-ended applications.

The ADMV7310 comes in a fully integrated, surface-mount, 50-terminal, 16.00 mm × 14.00 mm, chip array small outline no lead cavity (LGA_CAV) package. The ADMV7310 operates over the −40°C to +85°C temperature range.

Applications

  • E-band communication systems
  • High capacity wireless backhauls
  • Test and measurement
  • Aerospace and defense

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

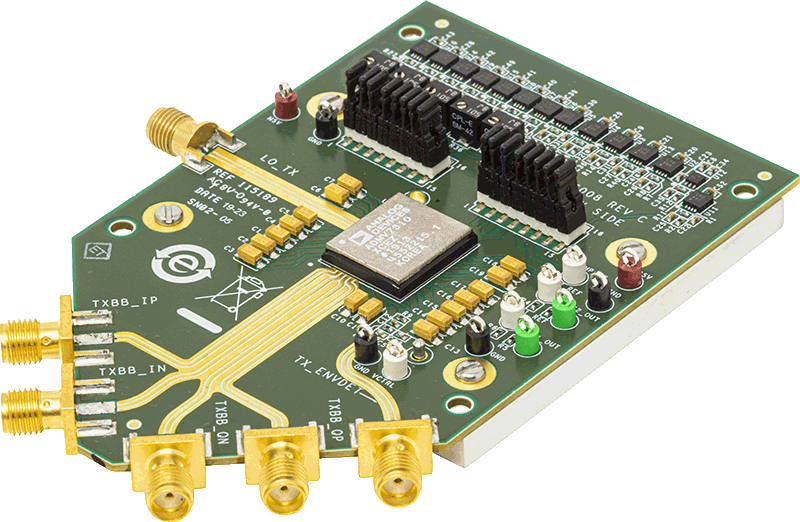

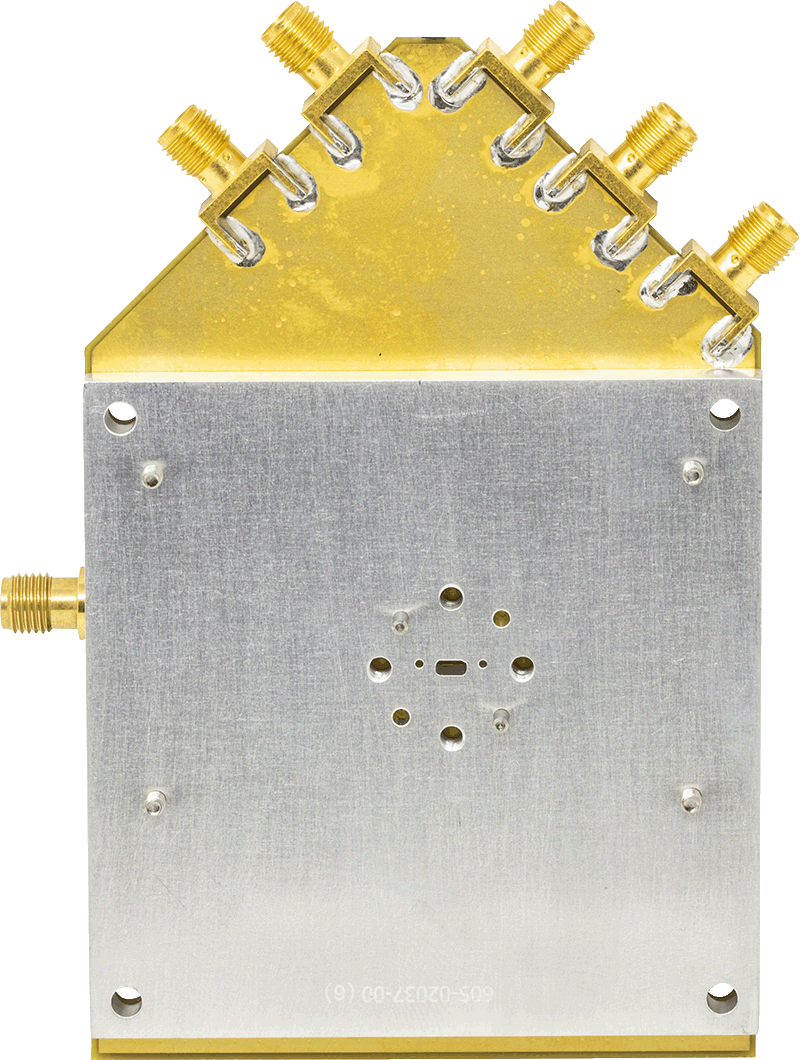

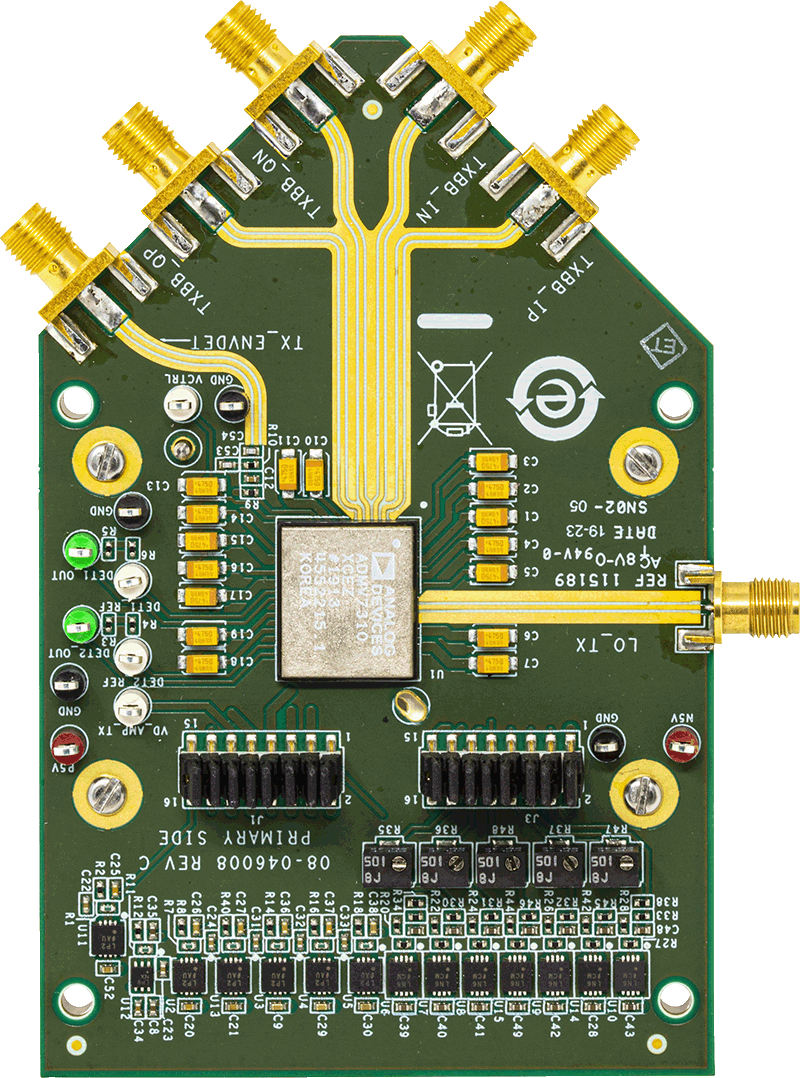

評価キット (1)
