ADM3491

RS-485/RS-422トランシーバ、3.3V、低消費電力(全二重、10Mbps、ドライバ/レシーバ・イネーブル機能付き)

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$2.14
特長
  • 3.3V電源動作
  • 5 Vロジックと相互動作可能
  • 全コモン・モード範囲でEIA RS-422とRS-485に準拠
  • データ・レート・オプション:10 Mbps
  • 半二重と全二重オプション
  • シャットダウン・モード時での電源電流:2nA
  • バス上の最大トランシーバ数: 32
  • バスコモン・モード範囲:
    -7 V~+12 V
  • -40~+85°C の温度範囲にわたって仕様規定
  • スキュー:8 ns

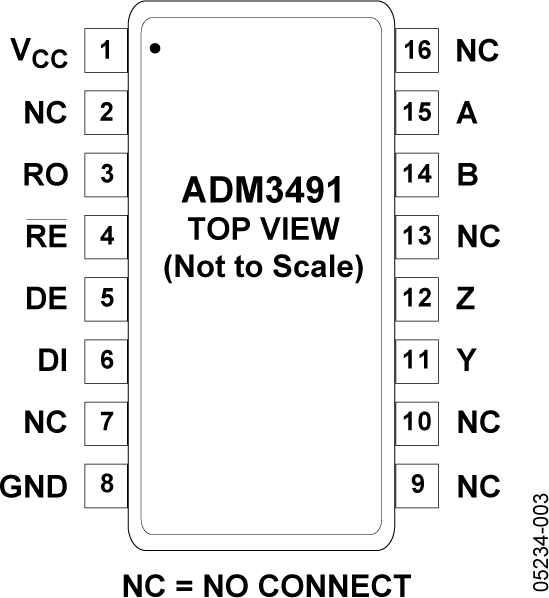

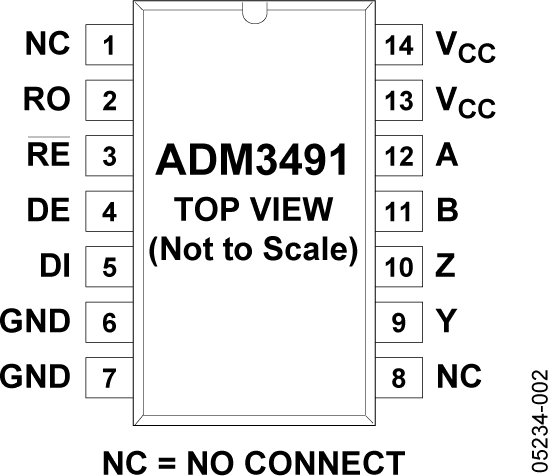

  • 14ピンSOICパッケージを採用

製品概要
show more Icon
ADM3491は低消費電力の差動ライン・トランシーバで、+3.3V単電源で動作するように設計されています。シャットダウン・モードを備えた低消費のため、消費電力が重要なアプリケーションにとっては最適となっています。この製品はバス伝送ライン上での通信に適しています。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$2.14

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADM3491ARZ
  • HTML
  • HTML
ADM3491ARZ-REEL
  • HTML
  • HTML
ADM3491ARZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 24, 2017

- 17_0142

ADM3485 and ADM3491 Low Power, RS-485/RS-422 Transceiver Product Alternate Fabrication Foundry at ADI, Limerick, Ireland

11 23, 2010

- 10_0004

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

ADM3491ARZ

製造中

ADM3491ARZ-REEL

製造中

ADM3491ARZ-REEL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 24, 2017

- 17_0142

arrow down

ADM3485 and ADM3491 Low Power, RS-485/RS-422 Transceiver Product Alternate Fabrication Foundry at ADI, Limerick, Ireland

11 23, 2010

- 10_0004

arrow down

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

ADM3491ARZ

製造中

ADM3491ARZ-REEL

製造中

ADM3491ARZ-REEL7

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-RS485FDEBZ

標準RS-485全二重(14ピンSOIC)評価用ボード、EVAL-RS485FDEBZ

zoom

EVAL-RS485FDEBZ

標準RS-485全二重(14ピンSOIC)評価用ボード、EVAL-RS485FDEBZ

標準RS-485全二重(14ピンSOIC)評価用ボード、EVAL-RS485FDEBZ

製品の詳細

EVAL-RS485FDEBZは、標準14ピンSOICフットプリントの全二重RS-485トランシーバーを素早く簡単に評価できます。評価用ボードでは、スクリュー端子ブロックにより、ドライバ入力(DI)、レシーバー出力(RO)、ドライバ・イネーブル(DE)、レシーバの出力(RO)のデジタルI/Oに接続できます。バス信号A、B、Y、およびZ(全二重バス)をバスのスクリュー端子ブロックに接続できます。終端抵抗は、AとB間およびYとZ間に装着されています。これらは、半二重構成(A~Y、B~Z)で接続して、RS-485ドライバを評価できます。レシーバー入力のプルアップおよびプルダウン(バイアス抵抗)用にフットプリントが用意されているため、この構成でRS-485レシーバーを評価することもできます。

ボードでの評価用のデバイスは別売りです。
