ADM3054

CANトランシーバ、高速、5kVrms信号絶縁、バス・プロテクション機能

製造中

トップへ

類似製品

ADM3056E

Comparable equivalent upgrade with higher data rate, reinforced rating and lower radiated emissions

製品概要

機能と利点
製品概要

機能と利点

5kVrms信号絶縁を備えたCANトランシーバ
V_DD1は5Vまたは3.3 Vで動作
V_DD2は5Vで動作
V_DD2 の電力喪失はV_DD2SENSEにより検出可能
ISO11898規格に準拠
高速データレート：最大1Mbps
CANHとCANLは、24Vシステムでの電源/グランドへの短絡に対する短絡回路保護機能を内蔵

電源未接続ノードはバスへの影響なし
バス上のノード数は110またはそれ以上可能
サーマル・シャットダウン保護機能
高いコモンモード過渡電圧耐性：25kV/μs以上
安全と規制に関する認定

UL 認定
- 5000 V rms、1 分間のUL 1577 規格に準拠
VDE 適合性認定
- DIN V VDE 0884-10 (VDE V 0884-10): 2006-12
- VIORM = 846 V peak

工業動作温度範囲: −40°C ～ +125°C
ワイドボディ、16ピンSOICパッケージを採用
車載アプリケーション用に認定済み

製品概要

ADM3054は、5kVrmsの信号絶縁型CAN（コントローラ・エリア・ネットワーク）物理層トランシーバです。ADM3054は、ISO11898規格に準拠しています。

このデバイスは、アナログ・デバイセズのiCoupler^®技術を採用しており、3チャンネル・アイソレータとCANトランシーバをシングル・パッケージ内に組み合わせています。このデバイスのロジック側はV_DD1上の3.3Vまたは5V電源で動作しますが、バス側のV_DD2は単電源5Vでのみ動作します。バス側の電源（V_DD2）の喪失は、内蔵されたV_DD2SENSE信号によって検出することができます。

ADM3054は、CANプロトコル・コントローラと物理層のバスの間の絶縁インターフェースを作り出しています。

この製品は、最大データレート1Mbpsまでの動作が可能となっています。

このデバイスは、バス・ピンのCANHとCANL上に、24Vシステムで電源/グランドへの短絡に対する、保護機能を内蔵しています。
このデバイスは、電流制限機能とサーマル・シャットダウン機能も持っており、出力の短絡回路やバスがグランドまたは電源ピンに短絡されるような状態に対する保護機能を備えています。このデバイスは工業温度範囲にわたって完全仕様化されており、16ピンのワイド・ボディSOICパッケージを採用しています。

アプリケーション

CANデータ・バス
工業用フィールド・ネットワーク

製品カテゴリ

インターフェース＆アイソレータ
- 絶縁型CAN（コントローラ・エリア・ネットワーク）

マーケット＆テクノロジー

類似製品クリックしてパラメトリック検索ですべて見る

製品ライフサイクル製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

EVAL-ADM3054

ADM3054EBZ Evaluation Board

EVAL-ADM3054

評価キットの詳細情報を見る

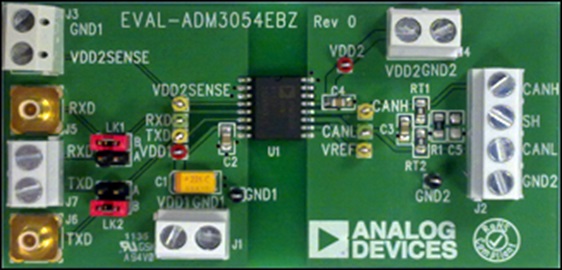

The EVAL-ADM3054EBZ allows quick and easy evaluation of the ADM3054 isolated CAN transceiver. The evaluation board allows all of the input and output functions to be exercised without the need for external components. Screw terminal blocks provide convenient connections for logic signals and power. The main device on the evaluation board, the ADM3054, is a controller area network (CAN) physical layer transceiver with integrated digital isolation, allowing a protocol layer CAN controller to access the physical layer bus. The ADM3054 complies with the ISO 11898 standard. It is capable of running at data rates of up to 1 Mbps. The evaluation board has separate ground and power planes for the logic side and the bus side. This allows evaluation of the isolation capability of the ADM3054, which employs Analog Devices, Inc., iCoupler^® technology to combine a 3-channel isolator and a CAN transceiver into a single, 16-lead wide body SOIC package. The power is isolated between a single 3.3 V or 5 V supply on VDD1, the logic side, and a single 5 V supply provided on VDD2, the bus side. Loss of power on the bus side (VDD2) can be detected by an integrated VDD2SENSE signal.

機能と利点

Easy evaluation of the ADM3054 controller area network (CAN) transceiver
Isolated ground planes (logic side and bus side)
Convenient connections through screw terminal blocks:
3.3V or 5V power on the logic side (VDD1)
5V power on the bus side (VDD2)
Ground on logic side (GND1) and bus side (GND2)
Logic signals RXD, TXD, VDD2SENSE
Cable shield and bus signals CANH and CANL
Jumper selectable SMB jack inputs for RXD and TXD
Test points for measuring all signals
Termination resistors (2 × 30 Ω) with common mode filter
