ADM2914
製造中電圧監視IC、正電圧 / 負電圧、クワッド、UV（超低電圧）/ OV（超過電圧）
- 製品モデル
- 6
- 1Ku当たりの価格
- 最低価格：$3.02
製品情報
- クワッド、UV（超低電圧） / OV（超過電圧）、正側 / 負側電圧監視
- 最大2つの負電圧を監視
- 校正可能なUVとOV入力スレッショールド
- 温度範囲にわたって高精度なスレッショールド：±1.5%
- 1Vのバッファされたリファレンス出力
- オープン・ドレインUV / OVリセット出力
- ディスエーブル・オプションでの校正可能なリセット・タイムアウト
- 1VのVCCまで低い出力を保証
- グリッジ耐性
- 消費電流：62 μA

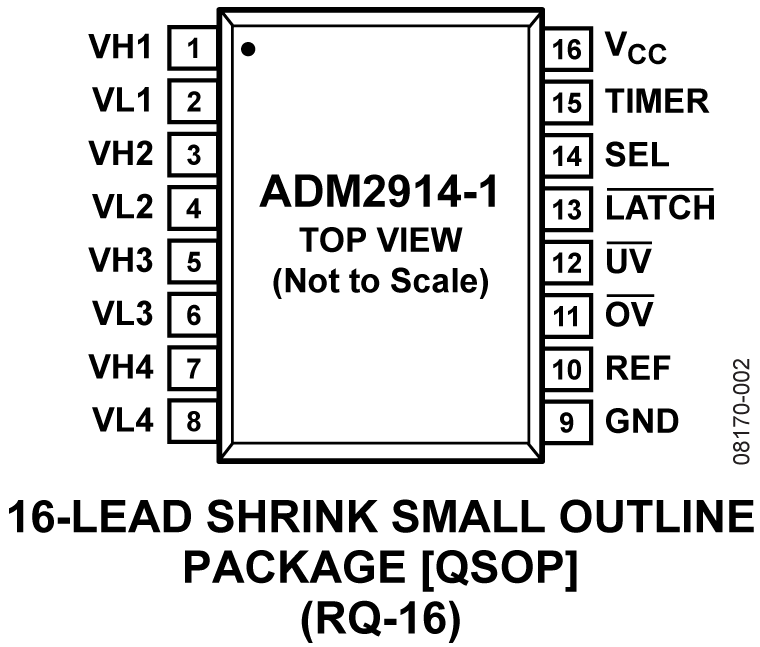

- 16ピンQSOPパッケージ
ADM2914-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします
- ADM2914-EPのデータシート（pdf)はこちらからダウンロードできます。
- 動作温度範囲：－55℃～＋125℃
- DSCC図面番号：V62/12655
ADM2914はクワッドの電圧監視ICで、広範なアプリケーションでの複数の電圧をモニタリングすることに適しています。
各モニタされる電圧は2つの専用入力ピン、VHxとVLx、を備えており、各電圧において超過電圧（OV）状態と超低電圧（UV）状態の両方を監視することができます。通常アクティブ・ローの超低電圧（UV）と超過電圧（OV）ピンは、モニタされる電圧レールのどちらかに割り当てられます。
ADM2914は1Vのバッファされたリファレンス出力（REF）を備えており、負電圧をモニタする際のオフセットとして動作します。3ステートのSELピンは、3番目と4番目の入力の極性を決定、つまり、プラス側電圧あるいはマイナス側電圧をモニタするのかを設定します。
この製品は内部シャント・レギュレータも備えているため、より高い電圧システムで使用することも可能となっています。この機能は、VCCピンに流れ込む電流が10mAを超えないよう制限するために、メイン・サプライ電圧とVCCピン間に1本の抵抗を必要とします。ADM2914は、電源ラインが絶対最大定格を超えた場合、VCCを制限するために内部シャント・レギュレータを使います。
ADM2914には2つのモデルがあります。ADM2914-1はラッチした超過電圧出力を提供し、この出力はLATCH入力ピンのトグルによってクリアされます。ADM2914-2はディスエーブル・ピンを備えていて、OVとUV出力信号の両方を無効にして、ディスエーブルすることができます。
ADM2914は16ピンのQSOPパッケージを採用しています。このデバイスは、拡張温度範囲－40℃～＋125℃にわたって動作します。
アプリケーション
- サーバ電源のモニタ
- FPGA / DSPコアとI/O電源のモニタ
- 通信装置
- 医療装置
ドキュメント
データシート 3
ユーザ・ガイド 1
製品選択ガイド 2
Analog Dialogue 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADM2914-1ARQZ | 16-Lead QSOP | ||
| ADM2914-1ARQZ-RL7 | 16-Lead QSOP | ||
| ADM2914-1SRQZEP | 16-Lead QSOP | ||
| ADM2914-1SRQZEP-R7 | 16-Lead QSOP | ||
| ADM2914-2ARQZ | 16-Lead QSOP | ||
| ADM2914-2ARQZ-RL7 | 16-Lead QSOP |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
8 26, 2010 - 10_0001 Halogen Free Material Change for QSOP Products |
||
| ADM2914-1ARQZ | 製造中 | |
| ADM2914-1ARQZ-RL7 | 製造中 | |
| ADM2914-2ARQZ | 製造中 | |
| ADM2914-2ARQZ-RL7 | 製造中 | |
|
3 6, 2018 - 17_0074 Removal of ADM2914-1SRQZEP |
||
| ADM2914-1SRQZEP | 製造中 | |
