ADM2483

製造中

半2重iCoupler®絶縁型RS-485トランシーバ

データシート (Rev. G)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • データを電気的に絶縁したRS-485トランシーバ
  • ANSI TIA/EIA RS-485-AおよびISO 8482: 1987(E)規格に適合
  • 500 kbpsのデータ・レート
  • スルーレートを制限したドライバ出力
  • 低消費電力：2.5 mA（最大値）
  • 5Vまたは3V電源動作に最適（VDD1）
  • 高いコモンモード・トランジェント耐性：>25kV/µs
  • 真のフェイルセーフ・レシーバ入力
  • チャタリング・フリーのパワーアップ／パワーダウン保護機能
  • バス上に256ノード
  • サーマル・シャットダウン保護機能
  • 安全および規制の認可
    • UL規格認定：2500Vrms/1分間（UL1577準拠）
    • CSA Component Acceptance Notice 5A
      • UL 1577
        • VISO = 2500VRMS（1分間）
      • IEC/CSA 62368-1
      • IEC/CSA 60601-1
      • IEC/CSA 61010-1
      • CQC GB4943.1
      • DIN EN IEC 60747-17 (VDE 0884-17)
        • VIORM = 565V peak
  • 動作温度範囲：−40°C～+85°C

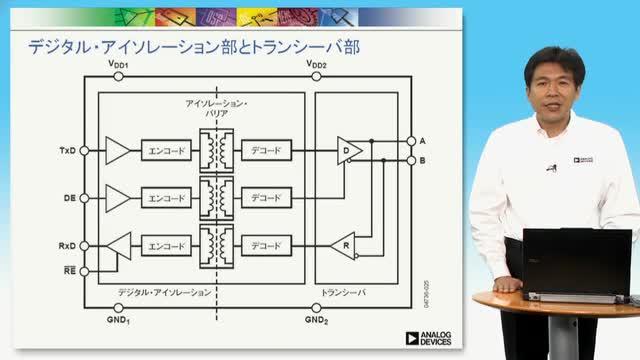

ADM2483差動バス・トランシーバは電気的に絶縁された集積部品であり、マルチポイント・バスの平衡伝送ラインを使用した双方向データ通信向けに設計されています。ANSI EIA/TIA RS-485-AおよびISO 8482:1987(E)に準拠しています。ADM2483はアナログ・デバイセズのiCoupler®技術を採用し、3チャンネル・アイソレータ、スリーステート差動ライン・ドライバ、差動入力レシーバを1つのパッケージに組み込んでいます。デバイスのロジック側は5Vまたは3V電源で動作しますが、バス側は5V電源でのみ動作します。

ADM2483ではスルー・レートを制限して、正しく終端されていない伝送ラインでの反射を軽減します。スルー・レートを制限しているため、データ・レートは500kbpsに制限されています。デバイスの入力インピーダンスは96kΩであるため、バス上に最大256個のトランシーバを接続できます。ドライバはアクティブ・ハイのイネーブル機能を持っています。ドライバの差動出力とレシーバの差動入力は内部で接続されて、差動入出力（I/O）ポートを構成しています。

ドライバがディスエーブルされている場合、あるいはVDD1 = 0VまたはVDD2 = 0Vの場合は、バス上では最小の負荷になります。アクティブ・ハイのレシーバ・ディスエーブル機能も用意されており、受信出力を高インピーダンス状態にします。レシーバ入力は真のフェイルセーフ機能を持っているため、入力のオープン時または短絡時にロジック・ハイのレシーバ出力レベルが確保されます。このために、通信が開始される前および通信が終了した時点で、レシーバ出力が既知状態にあることが徹底されます。

電流制限機能とサーマル・シャットダウン機能により、消費電力増大の原因となる出力の短絡およびバス競合状態から保護されています。このデバイスは工業用温度範囲にわたって完全に仕様規定されており、16ピンのワイド・ボディSOICパッケージを採用しています。

アプリケーション
  • 低消費電力RS-485/RS-422ネットワーク
  • 絶縁型インターフェース
  • 制御ネットワークの構築
  • マルチポイント・データ伝送システム
ADM2483
半2重iCoupler®絶縁型RS-485トランシーバ
ADM2483 Functional Block Diagram ADM2483 Pin Configuration
