ADM1270

入力保護デバイス、高電圧

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.17
特長

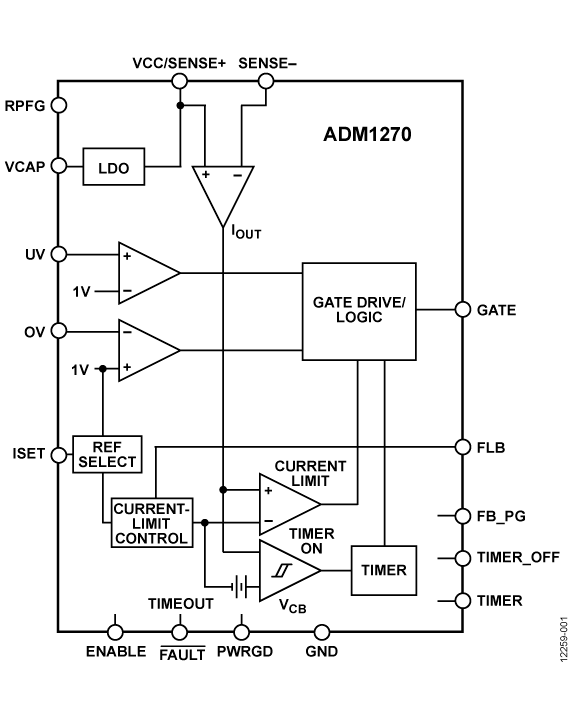

  • 4V~60Vの電源電圧を制御
  • 低電圧ドロップ逆電圧保護用のゲート駆動
  • PチャンネルFET用のゲート駆動
  • 突入電流制限の制御
  • 調整可能な電流制限機能
  • ホールドバック電流制限機能
  • 電流障害時の自動再試行またはラッチオフ
  • 安全動作領域(SOA)用プログラマブル電流制限タイマー
  • パワーグッド出力と故障出力
  • アナログ低電圧(UV)保護と過電圧(OV)保護
  • 16ピン3×3mm LFCSP
  • 16ピンQSOP
製品概要
show more Icon
ADM1270はモジュールあるいはバッテリ駆動システムの突入電流制限と過電流保護機能を提供する電流制限コントローラです。通電中のバックプレーンに回路ボードを挿入した時、その回路ボードが充電する時電源バイパス・コンデンサが放電し、バックプレーンの電源バスから大きな過度電流が流れます。これらの過度電流はコネクタ・ピンに対する恒久的な損傷を与えるとともにシステムの他のボードをリセットするバックプレーン電源電圧の沈みを招く可能性があります。

ADM1270は(システムの電源を投入する時に発生する)突入電流を外付けPチャンネル電界効果トランジスタ(FET)を介して制御するように設計されています。

逆極性入力電圧からシステムを保護するために、もう1つの外付けPチャンネルFETを制御する機能もあります。この機能は逆接続をした場合に負荷あるいはADM1270を損傷する可能性のある逆電流の流れを防止します。

ADM1270は、3mm×3mmの16ピンLFCSPと16ピンQSOPを採用しています。

アプリケーション

  • 工業用モジュール
  • バッテリ駆動 / 携帯用計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.17
