ADM1073

ホット・スワップ・コントローラ、－48Vフル機能

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.B)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格 最低価格：$2.84
特長
  • 高精度な突入リニア電流制限
  • 調整可能ソフトスタート機能が突入電流を制御する
  • 電流制限内の高精度な最大オン・タイム
  • 追加のSOA保護のためのFETドレイン電圧による最大オン・タイムの変更
  • 調整可能なPWMリトライ・スキームと複数デバイスのカスケード
  • 巨大容量をチャージする負荷に対する能力
  • シャント・レギュレータ・トポロジによって巨大過渡入力供給が可能
  • 分離したUVピンとOVピンの備えによるアンダ電圧とオーバ電圧のモニタ、プログラマブルなUVおよびOVのヒステリシス

製品概要
show more Icon

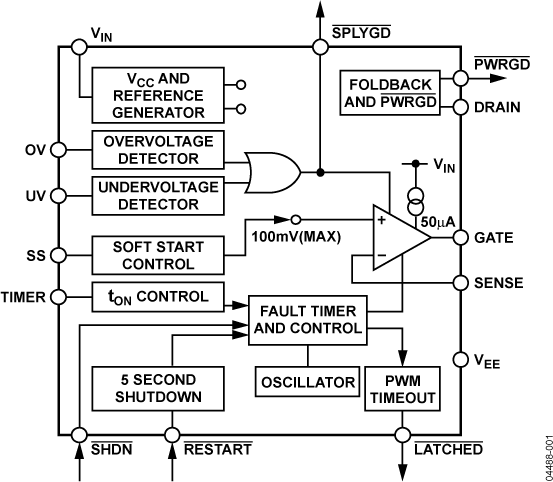

ADM1073は完全負側電圧機能のホット・スワップ・コントローラで、動作中の－48Vバック・プレーンに対してボードを安全に抜き挿しすることができます。この製品は、高精度で堅牢な電流制限を提供し、過渡電圧および非過渡電圧のショート回路、過電圧および低電圧状態などから保護します。ADM1073は、標準では最大－16 V ～ －80 V の負電圧で動作し、最大－200Vまでの過渡電圧を許容することができます。

突入電流は、外部のNチャンネルFETのゲート・ドライブを制御することによって、プログラマブルな値として制限されます。最大電流制限は、検出抵抗器、RSENSE、の選択によって設定されます。

ソフトスタート機能が内蔵されているため、突入電流のプロファイルはソフトスタート（SS）ピン上の外付けコンデンサによって制御することができます。

TIMERピンの外部コンデンサは、最大の突入電流が流れた時にFETゲートをハイにする時間を決定します。ADM1073は、制限付連続リトライ方式を採用していますので、もし負荷容量が一回で完全にチャージされていなくても、FETゲートはロー側にプルされて、冷却期間後にリトライされます。

Show More Arrow image
file データシートを表示 (Rev.B)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格 最低価格：$2.84
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADM1073

資料

9
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • アプリケーション・ノート
  • データシート
  • ユーザ・ガイド
  • 技術記事
  • すべて
    TickIcon
  • English
  • 中国語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

pdf

更新 11/09/2006
English

ADM1073: Full Feature-48 V Hot Swap Controller Data Sheet (Rev.B)

PDFファイルを開く

redirect
309 kB
download

PDFをダウンロード

アプリケーション・ノート

4

PDF Vector

pdf

更新 03/16/2006
English
AN-805: Altering the ADM1073 Current Limit Level (Rev.0) redirect icon

141 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 03/16/2006
中国語
AN-805: 更改ADM1073的电流限值 (Rev.0) redirect icon

343 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 11/21/2003
English
AN-694: Hot Swap and Blocking FET Control Using 2 x ADM1073 Hot Swap Controllers redirect icon

105 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 11/21/2003
中国語
AN-694: 利用2个ADM1073热插拔控制器进行热插拔和阻断FET控制 (Rev.A) redirect icon

105 kB

download

PDFをダウンロード

ユーザ・ガイド

2

PDF Vector

pdf

更新 06/03/2013
English
UG-555: Using the ADM1073 Hot Swap Controller Evaluation Kit redirect icon

219 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 06/07/2013
中国語
UG-555: Using the ADM1073 Hot Swap Controller Evaluation Kit redirect icon

219 kB

download

PDFをダウンロード

技術記事

2

PDF Vector

URL

更新 12/11/2003
English
Temperature monitor measures three thermal zones redirect icon

PDF Vector

URL

更新 01/07/2004
中国語
Temperature monitor measures three thermal zones redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 5
show more Icon

データシート 1

ADM1073: Full Feature-48 V Hot Swap Controller Data Sheet (Rev.B)

ユーザ・ガイド 1

UG-555: Using the ADM1073 Hot Swap Controller Evaluation Kit

アプリケーション・ノート 2

AN-805: Altering the ADM1073 Current Limit Level (Rev.0)
AN-694: Hot Swap and Blocking FET Control Using 2 x ADM1073 Hot Swap Controllers

技術記事 1

Temperature monitor measures three thermal zones
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル

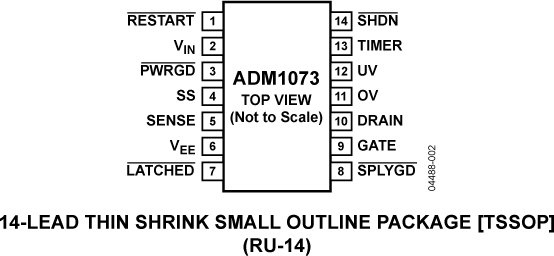

ADM1073ARUZ 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM1073ARUZ-REEL 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM1073ARUZ-REEL7 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 5, 2021

- 21_0035

Amkor Philippines as an Alternate Site for TSSOP_4.4

ADM1073ARUZ

製造中

ADM1073ARUZ-REEL

製造中

ADM1073ARUZ-REEL7
