特長
- 最大8個の電源を監視する全機能内蔵型の電源モニタ / シーケンサ
- 1％以上の精度で電源監視が可能な8個の電源障害検出器
- 以下の電源を監視できる4個の選択可能な入力減衰器：
VHピンに入力される最大14.4Vの電源
VP1～3ピンに入力される最大6Vの電源 - 0.573～1.375Vのスレッショールド設定が可能な高インピーダンスの電源障害検出器入力
- 2つの機能を備えた4チャンネル入力、VX1～4
- 汎用ロジック入力
- 8個のプログラマブル出力ドライバ（PDO1～8）：
プルアップ抵抗を外付けするオープン・コレクタ出力
VDDCAPまたはVPnまで駆動されるプッシュ / プル出力
VDDCAPまたはVPnまでウィーク・プルアップするオープン・コレクタ出力
外部N-FETを使用するための内部チャージ・ポンプによる高い駆動能力（PDO1～6のみ）
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
Super Sequencer®ADM1068は設定可能な電源監視 / シーケンシング用ICで、多電源システムの電源監視とシーケンシングをシングルチップで実現します。
このデバイスには最大8チャンネルのプログラマブル入力が備わっていて、最大8系統の電源のアンダー電圧故障、過電圧故障、または設定範囲外電圧故障を監視できます。さらに、8チャンネルのプログラマブル出力をロジック・イネーブル信号として使用することも可能です。これらのプログラマブル出力のうち6チャンネルは、電源経路に接続されたNチャンネルFETのゲートを駆動できます（最大12Vの出力）。
このデバイスのロジック・コアは、シーケンシング・エンジンです。このステート・マシーン・ベース構成のエンジンは、最大で63個までの異なるステートを設定できます。この設計により入力の条件に基づいた柔軟性の高い出力のシーケンシングが可能になります。
このデバイスの制御は、EEPROM内にプログラムした設定データを用いて行います。設定全体はアナログ・デバイスが提供する使いやすいGUIベースのソフトウェア・パッケージを利用してプログラムできます。
アプリケーション- CO（中央局）システム
- サーバ / ルータ
- 複数電圧システムのライン・カード
- DSP / FPGAの電源シーケンシング
- 余裕電源のインサーキット・テスト
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADM1068
資料
Filters
1つが該当
-
すべて
-
アプリケーション・ノート
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
中国語
-
日本語
データシート
2
アプリケーション・ノート
19
65 kB
HTML
HTML
HTML
HTML
HTML
HTML
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 12
AN-721: ADM1068/ADM1069/ADM1168/ADM1169 Configuration Registers (Rev.B)
AN-897: ADC Readback Code (Rev.A)
AN-722: Watchdog Detection Using the ADM106x (Rev.0)
AN-780: Monitoring Negative Voltages with the ADM1062 to ADM1069, ADM1166, ADM1168, ADM1169, and ADM1260 Super Sequencer Devices (Rev.B)
AN-782: Monitoring High Voltages with the ADM1062-ADM1069 Super Sequencers™ (Rev.0)
AN-781: Monitoring Additional Supplies with the ADM1062-ADM1069 Super Sequencers™ (Rev.0)
AN-723: Interrupt Generation Using the ADM106x (Rev.0)
AN-1086: Using an ADM106x in a Hot Swap Application
AN-1009: Block Erasing, Reading, and Writing to the Super Sequencer EEPROM
AN-0997: Ping-Pong Configuration Guide for ADM1062 to ADM1069 Devices
AN-1001: Checksum Calculations
AN-0975: Automatic Generation of State Diagrams for the ADM1062 to ADM1069 Using Graphviz
製品セレクタ・カード 1
製品選択ガイド 2
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADM1068ASTZ |

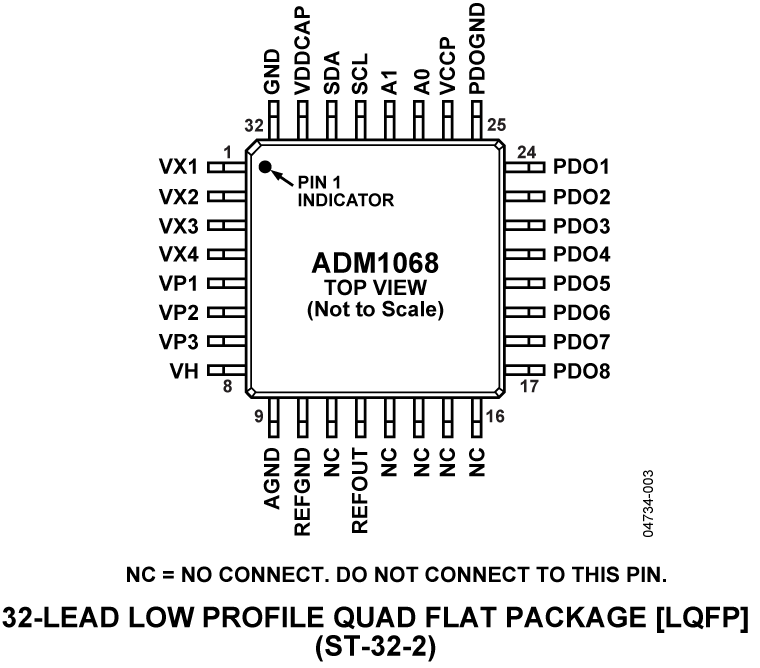

32-Lead LQFP (7mm x 7mm)
|
|
|
