ADLT2852S

3.3V、20Mbps RS485/RS422トランシーバー

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$18.14
機能
  • 電源電圧:3.3V
  • 最大データ・レート:20Mbps
  • 最大±15kV(HBM)まで損傷やラッチアップなし
  • コモンモード範囲全体でフェイルセーフ・レシーバー動作を確保
  • サーマル・シャットダウン機能付き電流制限ドライバ
  • グリッチ・フリーのパワーアップ/パワーダウン・ドライバ出力
  • 低動作電流:受信モード時に370μA(代表値)
  • TIA/EIA-485-A仕様に適合

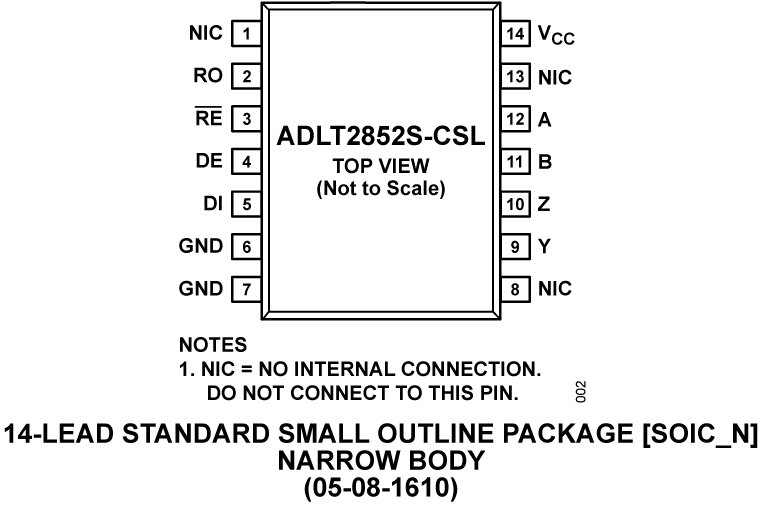

  • 14ピンSOIC_Nパッケージを採用

商用宇宙製品向けの機能

  • 航空宇宙アプリケーションをサポート
  • ウェーハ拡散のロット・トレーサビリティ
  • 放射線ロット受け入れ試験:TID
  • 放射線ベンチマーク
    • シングル・イベント・ラッチアップ
製品概要
show more Icon

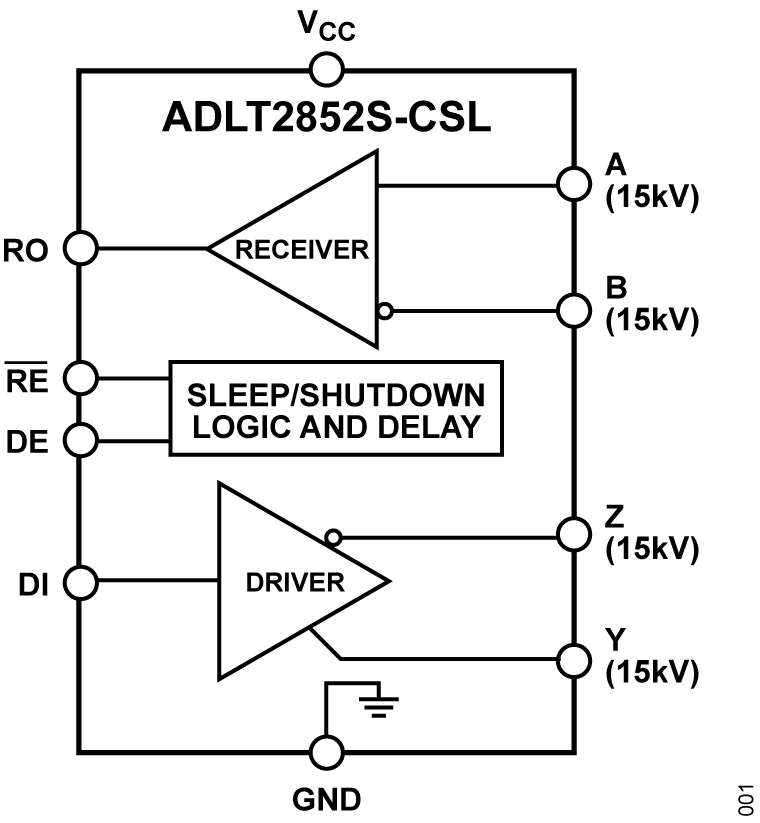

ADLT2852S-CSLは、3.3V電源で動作する低消費電力の20Mbps RS485/RS422トランシーバーです。レシーバーには、入力がフロート状態になっている場合、または短絡している場合に、高出力状態を確保するフェイルセーフ機能が備わっています。

ドライバがディスエーブルされるか、電源が喪失した場合、ドライバではコモンモード範囲全体で高出力インピーダンスが確保されます。バスの競合または異常によって発生する過度な電力消費は、電流による全出力の制限とサーマル・シャットダウンにより防止されます。強化された静電放電(ESD)保護により、デバイスのトランシーバー・インターフェース・ピンで、ラッチアップや損傷を生じることなく最大±15kV(人体モデル(HBM))に耐えられます。

ADLT2852S-CSLは商用温度範囲−55°C~+125°Cの温度範囲にわたって仕様規定されています。アプリケーションと技術情報の詳細については、商用宇宙製品プログラム ・カタログおよびLTC2852のデータシートを参照してください。

アプリケーション

  • 地球低軌道(LEO)宇宙ペイロード
  • 低消費電力のRS485/RS422トランシーバー
  • レベル変換器
  • バックプレーン・トランシーバー
