製品概要

機能と利点

  • 正側(供給)単電源:
  • 低ノイズ指数:0.01GHz~14GHzで2.5dB(代表値)
  • 高ゲイン:0.01GHz~14GHzで17.5dB(代表値)
  • OP1dB:0.01GHz~20GHzで13.5dB(代表値)
  • 高OIP3:0.01GHz~14GHzで26dB(代表値)
  • RoHS準拠、4mm × 4mm、24ピン、LFCSPパッケージ

製品概要

ADL9005は、ガリウム・ヒ素(GaAs)モノリシック・マイクロ波集積回路(MMIC)の擬似格子整合型高電子移動度トランジスタ(pHEMT)広帯域LNAで、動作範囲は0.01GHz~26.5GHzです。ADL9005は、0.01GHz~14GHzで17.5dBのゲインを、14GHz~20GHzで正のゲイン・スロープを、0.01GHz~20GHzでは1dB圧縮ポイントで13.5dBmの出力(OP1dB)を、0.01GHz~14GHzで2.5dBのノイズ指数を、0.01GHz~14GHzで26dBmの出力3次インターセプト・ポイント(OIP3)(それぞれ代表値)を提供し、5V電源電圧から必要とするのはわずか80mAです。この低ノイズ・アンプ(LNA)は、飽和出力電力(PSAT)が最大16dBmであるため、アナログ・デバイセズの多くのバランスド・ミキサー、I/Qミキサーやイメージ除去ミキサー用の局部発振器(LO)ドライバとしても機能します。ADL9005は、内部で50Ωに整合した入出力(I/O)も備えているため、表面実装技術(SMT)ベースの大容量マイクロ波無線のアプリケーションに最適です。

ADL9005は、RoHS準拠の4mm × 4mm LFCSPパッケージに収められています。

多機能ピンの名称は、該当する機能のみで表示されることがあります。

アプリケーション

  • 試験用計測器
  • 防衛
  • 通信
  • 製品ライフサイクル icon-recommended 新規設計にお薦めします

    発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

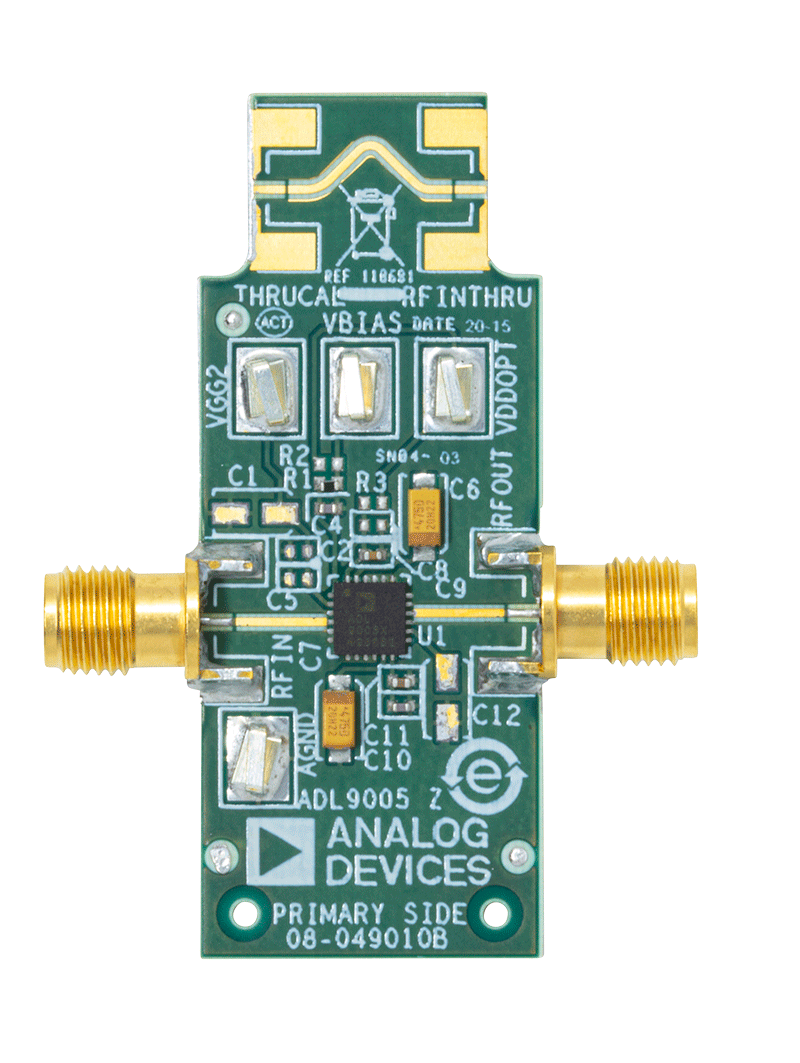

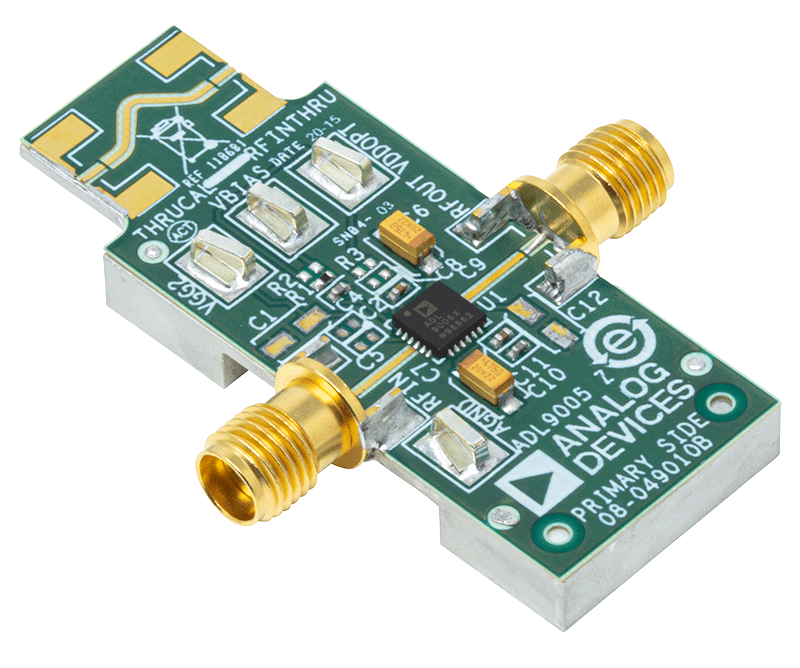

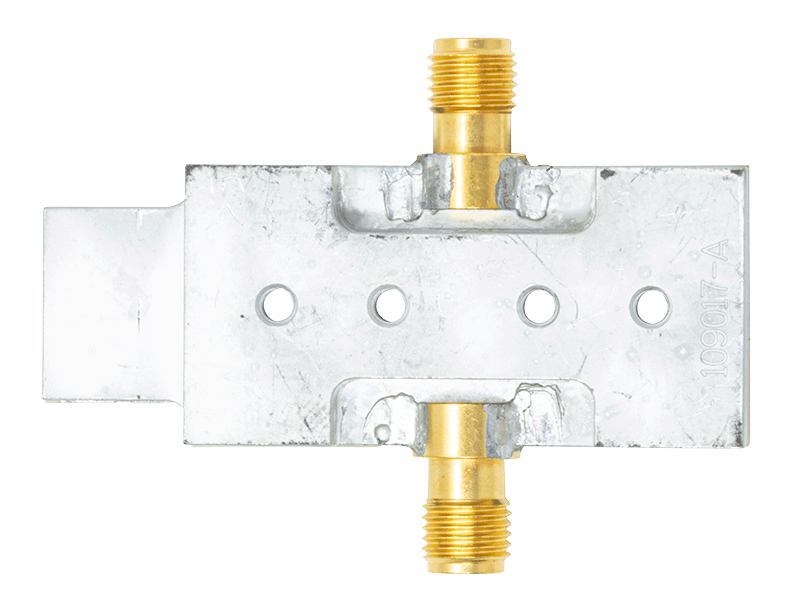

    評価キット (1)
