製品情報

  • 低ノイズ指数：0.025GHz～10GHzで2.5dB（代表値）
  • 単一の正電源（自己バイアス）
  • 高ゲイン：0.025GHz～10GHzで16.5dB（代表値）
  • 高OIP3：0.025GHz～10GHzで36dBm（代表値）
  • RoHS準拠、2mm × 2mm、6ピンLFCSP

ADL8121は、ガリウム・ヒ素（GaAs）擬似格子整合型高電子移動度トランジスタ（pHEMT）モノリシック・マイクロ波集積回路（MMIC）低ノイズ広帯域アンプで、動作範囲は0.025GHz～12GHzです。

ADL8121は、0.025GHz～10GHzの周波数範囲で16.5dBのゲイン、2.5dBのノイズ指数、36dBmの出力3次インターセプト（OIP3）（それぞれ代表値）を実現し、単一5V電源電圧から必要とする電流はわずか95mAです。この低ノイズ・アンプ（LNA）は、標準の飽和出力電力（PSAT）が0.025GHz～10GHzの範囲で21.5dBmなので、アナログ・デバイセズの多くのバランスド・ミキサー、同相／直交（I/Q）ミキサーやイメージ除去ミキサー用の局部発振器（LO）ドライバとして機能することができます。

内部で50Ωに整合した入出力も備えているため、表面実装技術（SMT）ベースの用途に最適です。このデバイスは、RoHS準拠の2mm×2mm、6ピンLFCSPパッケージに収められています。

アプリケーション

  • 試験用計測器
  • 防衛用通信
  • 防衛用レーダー
  • 電気通信

    •
    ADL8121
    GaAs、pHEMT、MMIC、低ノイズ・アンプ、0.025GHz～12GHz
    ADL8121- Functional Block Diagram ADL8121 - Pin Configuration
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    ユーザ・ガイド 1

    アプリケーション・ノート 3

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    ツールおよびシミュレーション

    Sパラメータ 1

    評価用キット

    eval board
    schematic 1
    schematic 2
    EVAL-ADL8121

    ADL8121 GaAs、pHEMT、MMIC、低ノイズ・アンプ、0.025GHz～12GHzの評価

    今すぐ購入 詳細を表示

    機能と利点

    • 4層、Rogers 4350BおよびIsola 370HR評価用ボード
    • エンド起動SMA RFコネクタ
    • スルー・キャリブレーション・パス（コネクタなし）

    製品詳細

    ADL8121-EVALZは、厚さ10milのRogers 4350BおよびIsola 370HR銅被覆を使用した4層のプリント回路基板（PCB）で構成され、公称の厚さは62milです。ADL8121-EVALZのRFINおよびRFOUTポートは、SMA（Subminiature A）メス同軸コネクタが装着されており、それぞれのRFパターンの特性インピーダンスは50Ωです。ADL8121-EVALZには、−40°C～+85°CのADL8121の動作温度全範囲での使用に適したコンポーネントが搭載されています。ボード・パターン損失を補正するため、J1コネクタとJ2コネクタの間にスルー・キャリブレーション・パスが用意されています。スルー・キャリブレーション・パスを使用するには、J1およびJ2にRFコネクタおよびコンデンサを差し込む必要があります。スルー・キャリブレーション・パスの性能については、図3と表1を参照してください。

    ADL8121-EVALZのグラウンド・パスとRFOUT/VDDピンには、表面実装技術（SMT）テスト・ポイント・コネクタ、GND、およびVDDを介してアクセスします。RBIASピンに簡単にアクセスできるよう、VBIASにテスト・ポイントが追加されています（テスト・ポイントの位置についてはユーザ・ガイドの図5を参照）。

    ADL8121-EVALZのRF用パターンは、50Ωで接地されたコプレーナ導波路です。パッケージのグラウンド・ピンと露出パッドは、グランド・プレーンに直接接続します。ヒート・シンクへの適切な電気伝導および熱伝導を確保するため、グラウンド・パドル直下の領域に特に集中させる形で、上面と底面のグランド・プレーンを複数のビアで接続しています。

    ADL8121-EVALZの電源デカップリング・コンデンサは、デバイスの特性評価に使用される構成となっています。

    ADL8121の詳細については、ADL8121のデータシートを参照してください。ADL8121-EVALZを使用する際は、データシートと併せてユーザ・ガイドを参照してください。
    EVAL-ADL8121
    ADL8121 GaAs、pHEMT、MMIC、低ノイズ・アンプ、0.025GHz～12GHzの評価

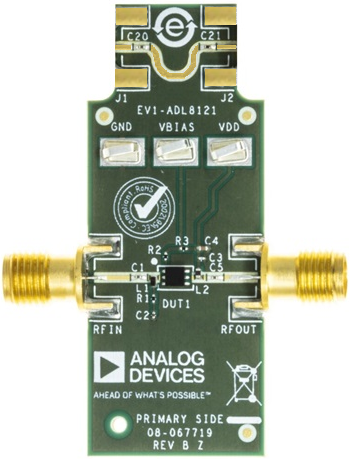

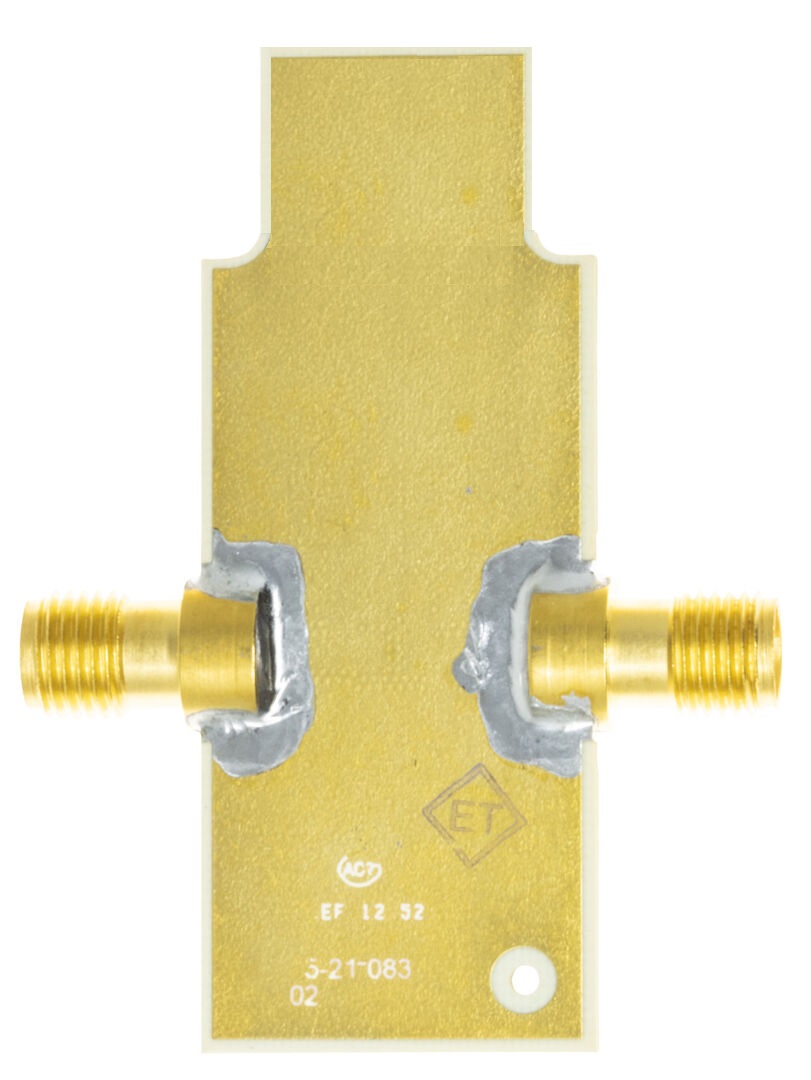

    ADL8121 Evaluation Board - Top ADL8121 Evaluation Board - Bottom
