ADL7078

新規設計に推奨

高耐性、低ノイズ・アンプ、1GHz～20GHz

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$122.11
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • RF入力電力に対する高い耐性：32dBm
  • ACカップリング・コンデンサとバイアス・インダクタを内蔵
  • 正側（供給）単電源：5V（IDQ = 175mA）
  • RBIASドレイン電流調整端子
  • ゲイン：2GHz～18GHzで13dB（代表値）
  • OIP3：2GHz～18GHzで28dBm（代表値）
  • OIP2：2GHz～18GHzで48dBm（代表値）
ADL7078
高耐性、低ノイズ・アンプ、1GHz～20GHz
ADL7078 - Functional Block Diagram ADL7078 - Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Sパラメータ 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADL7078

ADL7078（1GHz～20GHz、高耐性、低ノイズ・アンプ）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • ADL7078（1GHz～20GHz、高耐性、低ノイズ・アンプ）の性能評価
  • エンド起動、2.9mm RFコネクタ
  • スルー・キャリブレーション・パス（実装解除）

    • 製品詳細

    ADL7078-EVALZは、厚さ10milのRogers 4350B、銅被覆を使用した2層のプリント回路基板（PCB）です。

    ADL7078-EVALZのRFINポートとRFOUTポートには、2.9mmメス同軸コネクタが装着されており、それぞれのRFパターンは50Ωの特性インピーダンスを持ちます。ADL7078-EVALZには、動作温度-40°C～+85°Cの全範囲での使用に適したコンポーネントが搭載されています。

    ボード・パターン損失を補正するため、J1コネクタとJ2コネクタの間にスルー・キャリブレーション・パス（THRUCAL）が用意されています。スルー・キャリブレーション・パスを使用するには、J1およびJ2にRFコネクタを差し込む必要があります。スルー・キャリブレーション・パスの性能については、ユーザ・ガイドの表1と図4を参照してください。

    ADL7078-EVALZのグラウンド・パスとVDDピンには、表面実装技術（SMT）テスト・ポイント・コネクタ、GND、およびVDDを介してアクセスします。RBIASピンへの簡易アクセス用に、VBIASの予備のテスト・ポイントが提供されています（テスト・ポイントの位置についてはユーザ・ガイドの図6を参照）。

    ADL7078-EVALZのRFパターンは、50Ωで接地されたコプレーナ導波路です。パッケージのグラウンド・ピンと露出パッドは、グラウンド・プレーンに直接接続します。適切な電気伝導および熱伝導を確保するため、グラウンド・パドル直下の領域に特に集中させる形で、上面と底面のグラウンド・プレーンを複数のビアで接続しています。

    ADL7078-EVALZの電源デカップリング・コンデンサは、デバイスの特性評価に使用される構成を表しています。
    EVAL-ADL7078
    ADL7078（1GHz～20GHz、高耐性、低ノイズ・アンプ）の性能評価

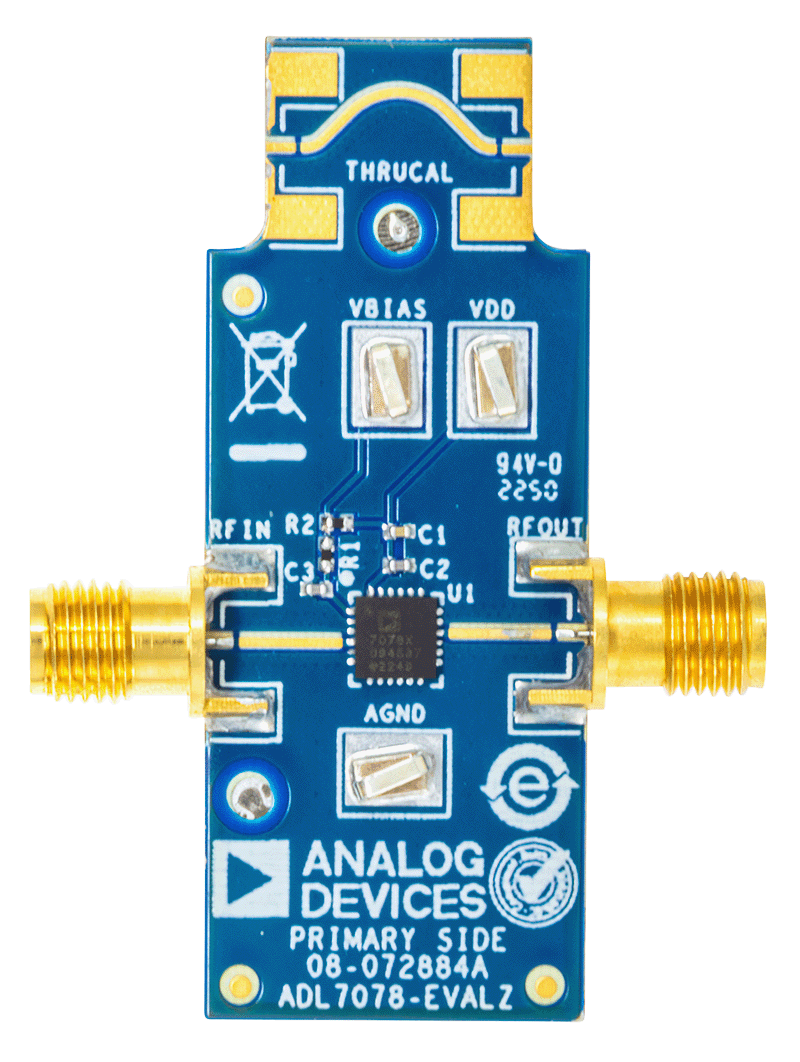

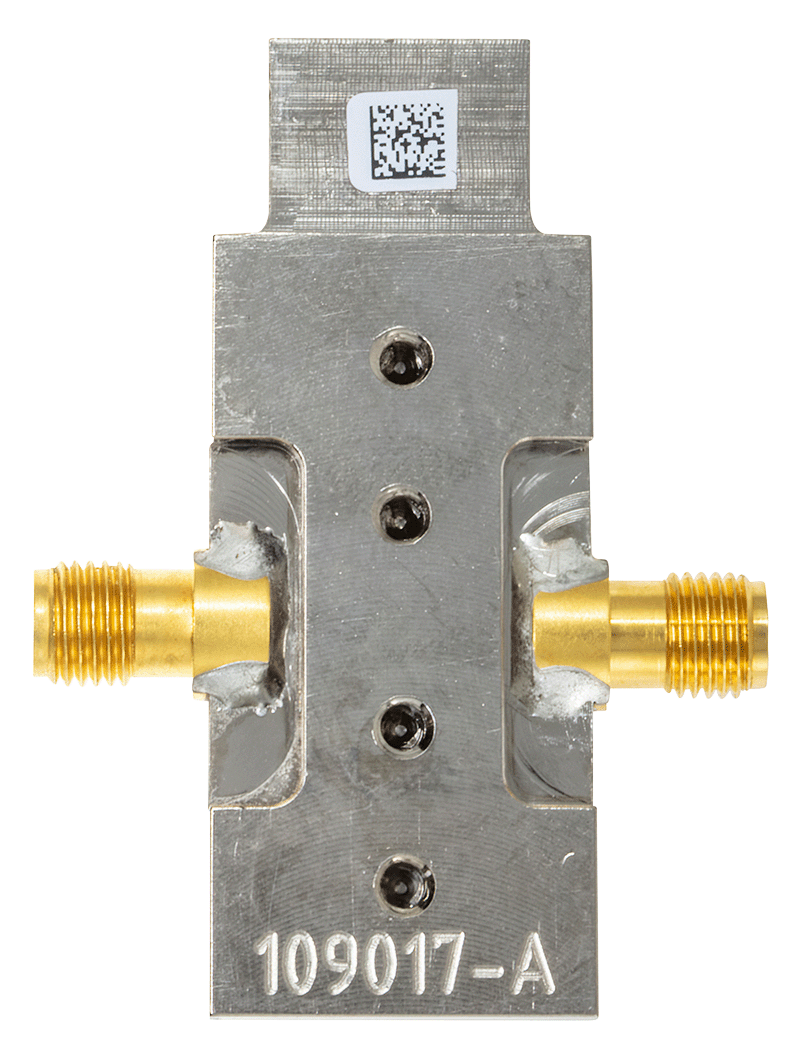

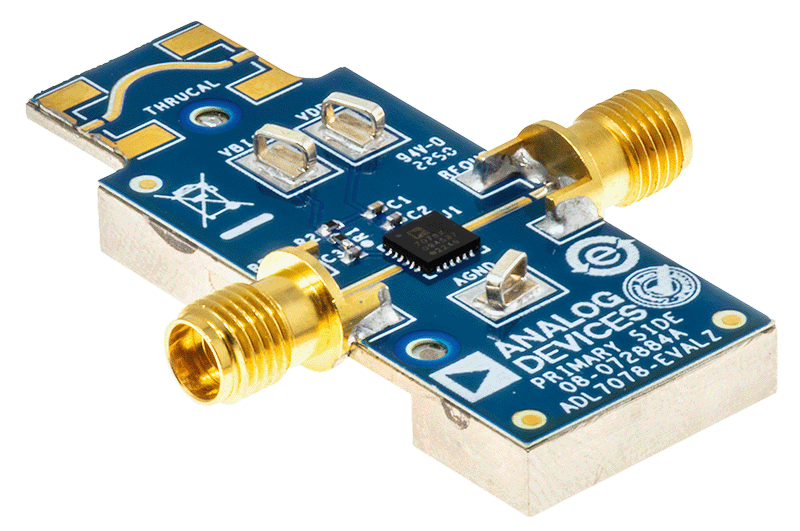

    ADL7078 Evaluation Board - Angle ADL7078 Evaluation Board - Top ADL7078 Evaluation Board - Bottom
