ADL5531

IFゲイン・ブロック、20~500MHz

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$1.99
特長
  • 固定ゲイン:20dB
  • 最大500MHzの動作
  • 入出力は50Ωに内部マッチング
  • 出力IP3
    41dBm@70MHz
    39dBm@190MHz
  • バイアス制御回路を内蔵
  • 出力1dB圧縮:20.6dB@190MHz
  • ノイズ指数:2.5dB@190MHz

    詳細はデータシートをご参照ください。
製品概要
show more Icon
ADL5531は、最大500MHzの周波数で動作する、固定ゲインのブロードバンド・リニア・アンプです。携帯機器、衛星通信機器、ブロードバンド機器、計装用機器など、さまざまな機器で使用できます。

ADL5531のゲインは20dBで、周波数、温度、電源、デバイスに対して安定しています。このアンプはシングルエンド型で、50Ωに内部マッチングされています。動作に必要なのは、入出力AC結合コンデンサ、電源デカップリング・コンデンサ、外部インダクタだけです。

ADL5531は、GaAs HBTプロセスで製造され、±2kV(クラス2)のESD定格があります。3mm×3mmの8ピンLFCSPパッケージで提供され、放熱パッドによって優れた熱抵抗を実現します。

ADL5531は、5V単電源で100mAを消費し、-40~+85℃で完全に仕様規定されています。

ゲインが20dBでデュアル・チャンネルのADL5534も用意しています。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$1.99

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

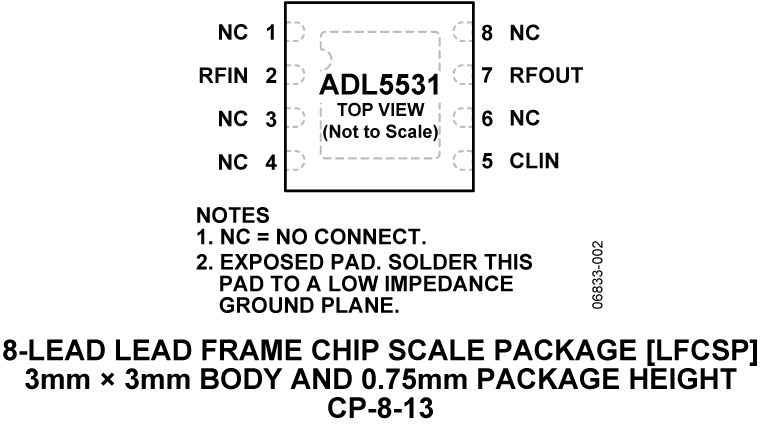

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADL5531ACPZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 25, 2017

- 17_0068

CANCELLED: Addition of ASE Korea as an Alternate Assembly Site for Select 3x3mm and 4x4mm Body Sizes LFCSP Devices

2 13, 2014

- 14_0038

Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 25, 2017

- 17_0068

arrow down

CANCELLED: Addition of ASE Korea as an Alternate Assembly Site for Select 3x3mm and 4x4mm Body Sizes LFCSP Devices

2 13, 2014

- 14_0038

arrow down

Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

ソフトウェアおよび製品のエコシステム

評価用キット 1

EVAL-ADL5531

ADL5531 Evaluation Board

zoom

EVAL-ADL5531

ADL5531 Evaluation Board

製品の詳細

ADL5531-EVALZ is a 4-layer, FR4-based evaluation board. For normal operation it requires a single 5 V/100 mA power supply. The 5 V power supply should be connected to the test loops labeled VPOS and GND. Alternatively, the power supply connections may be made via the two pin header, W-1. The RF input is applied to the SMA connector labeled RFIN. The RF output is available at the SMA connector labeled RFOUT.
