ADL5519

ログ検出器/コントローラ、1MHz~10GHz、デュアル、62dB

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$6.21
特長
  • 広帯域幅:1MHz~10GHz
  • 2チャンネル出力ポートとチャンネル差動出力ポート
  • 正確にスケーリングされた温度センサを内蔵
  • ダイナミック・レンジ:62dB(±3dB)
  • >50dB(±1dB)、最大8GHz
  • 温度に対する安定性:±0.5dB(-40~+85℃)
  • 低ノイズの検出器/コントローラ出力
  • パルス応答時間:6ns/8ns(立下がり時間/立上がり時間)
  • 電源動作:3.3~5.5V@60mA
  • 高速SiGeプロセスで製造
  • 小型パッケージ:5mm×5mm、32ピンLFCSP
  • 動作温度範囲:-40~+125℃
製品概要
show more Icon

ADL5519は、2つのAD8317を内蔵したデュアル復調式ログアンプです。RF入力信号を、対応するデシベルスケールの出力に正確に変換できます。ADL5519は、正確にスケーリングされた個別の対数出力電圧を2つのRF測定チャンネルに提供します。このデバイスには2つの補足的な出力ポート(OUTPとOUTN)があり、OUTAとOUTBのチャンネル間の測定値差を与えます。オンチップ・チャンネル・マッチングによって、ログアンプ出力は温度変動やプロセス変動の影響を受けなくなります。

温度センサ・ピンは、デバイスの動作温度範囲の全域で温度に比例する、スケーリングされた電圧を供給します。ADL5519は、1MHzから8GHzまでの信号に対して正確な対数適合性を維持し、10GHzまで実用的に使用できます。±3dBのダイナミック・レンジは62dB(typ)で、±1dBのダイナミック・レンジは50dBを超えます(50Ω基準)。ADL5519の応答時間は6ns/8ns(立下がり時間/立上がり時間)であるため、50MHzを超えるパルス・レートでRFのバースト検出が可能です。このデバイスは、周囲温度条件に対して、これまでにない対数インターセプト安定性が得られます。デバイスの駆動には、3.3~5.5Vの電源が必要です。消費電流は60mA(typ)で、デバイスのディスエーブル時には1mA未満に減少します。

このデバイスは、同時に4つのログアンプ測定値を供給できます。デシベル・リニアの測定値は、-22mV/dBという都合よくスケーリングされたスロープでOUTAとOUTBに与えられます。OUTAとOUTBとのログアンプ差は、OUTPとOUTNにおける差動信号またはシングルエンド信号として得られます。VLVLに加えられるオプションの電圧を同相の基準レベルとして使用し、グラウンド電位を超えるOUTPとOUTNの電圧をオフセットします。ブロードバンド出力ピンは、多くのシステム・ソリューションに対応できます。

ADL5519のいずれかの出力ピンを設定することで、可変ゲインアンプ(VGA)に制御電圧を供給できます。出力ピンについては、コントローラ・アプリケーションに使用できるように、特別な注意を払ってブロードバンド・ノイズを最小限に抑えました。

ADL5519は、SiGeバイポーラICプロセスで製造され、5mm×5mmの32ピンLFCSPで提供されます。動作温度範囲は-40~+125℃です。

アプリケーション

  • RFトランスミッタ・パワーアンプのリニアライゼーションとゲイン/パワー制御
  • 無線リンク・トランスミッタのパワー・モニタリング
  • デュアル・チャンネル・ワイヤレス・インフラストラクチャ無線
  • アンテナVSWRモニタ
  • 基地局、WLAN、WiMAX、レーダでのRSSI測定

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$6.21

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADL5519ACPZ-R2
  • HTML
  • HTML
ADL5519ACPZ-R7
  • HTML
  • HTML
ADL5519ACPZ-WP
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 10, 2014

- 14_0047

Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 10, 2014

- 14_0047

arrow down

Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADL5519

ADL5519 Evaluation Board

zoom

EVAL-ADL5519

ADL5519 Evaluation Board

製品の詳細

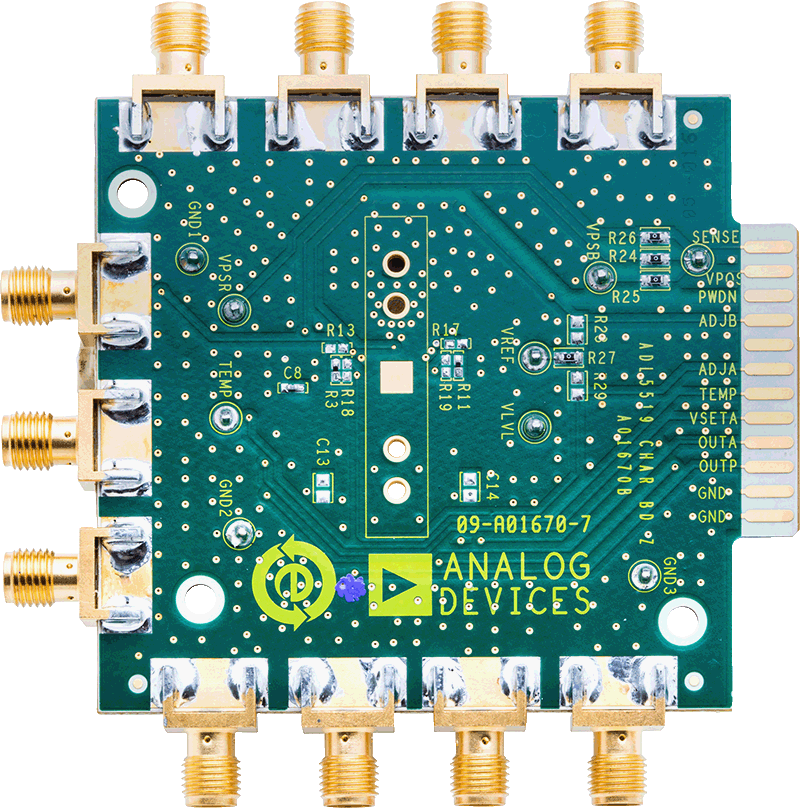

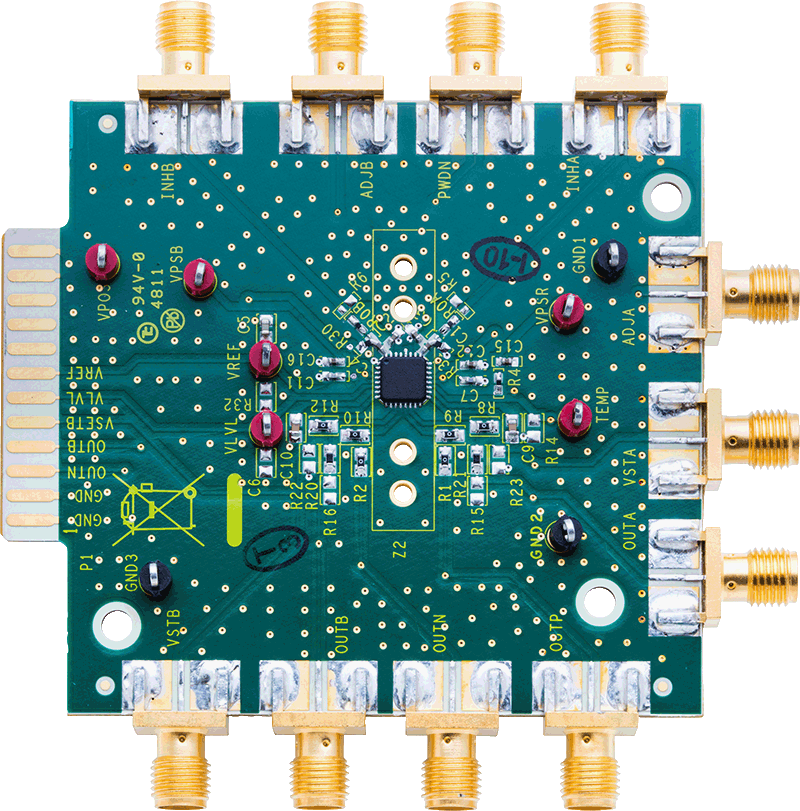

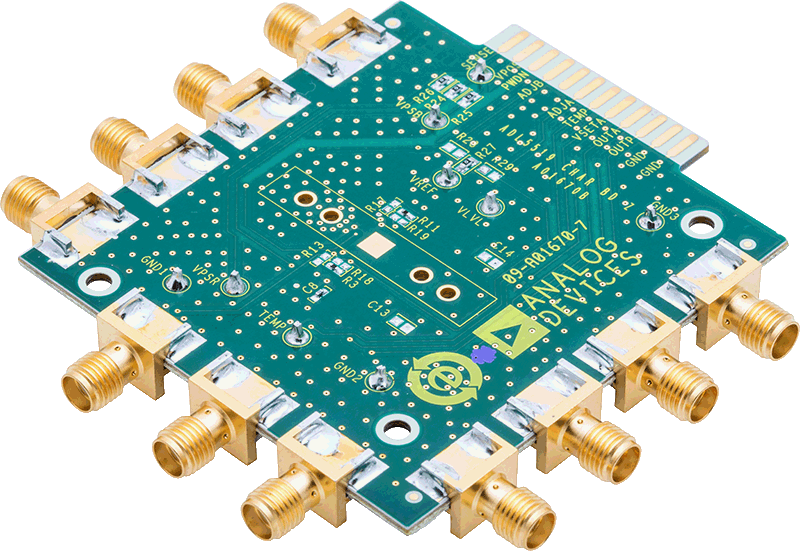

ADL5519-EVALZ is a fully populated, 4-layer, FR4-based evaluation board. For normal operation, it requires a 5 V/100 mA power supply. The 5 V power supply should be connected to the test loops labeled VPOS and GND. The two RF input signals are applied to two SMA connectors labeled INHA and INHB. Temperature compensation and power down are accessed through the SMA connectors labeled ADJA, ADJB, and PWDN. The output signals are accessible via the OUTA, OUTB, OUTN, OUTP, and SMA connectors. The temperature output, TEMP, is available via a test loop. The circuit board can also accommodate a 24-pin header through which the power supply, ground, temperature adjust nodes and output signal pins are accessible (the circuit board ships with this header not installed).
