製品概要
機能と利点
- 広帯域幅：1MHz～10GHz
- 高精度：全温度範囲で±1.0dB
- 55dBのダイナミック・レンジ、最大8GHz ± 誤差3dB
- 全温度範囲での安定性：±0.5dB
- 低ノイズ測定／コントローラ出力、VOUT
- パルス応答時間：6ns/10ns（立上がり／立下がり）
- 小型フットプリント：2mm × 3mm
- 動作電源電圧：22mAで3.0V～5.5V
- 高速SiGeプロセスを用いて製造
製品概要
AD8317はRF入力信号を対応するデシベル・スケールの出力に高い精度で変換できる復調用ログアンプです。カスケード接続されたアンプ・チェーンにわたってプログレッシブ圧縮手法を採用しており、その各段にはディテクタ・セルが搭載されています。デバイスは測定モードまたはコントローラ・モードのいずれかで使用できます。AD8317は1MHz～8GHzの信号で正確な対数適合度を維持し、10GHzまで有効な動作を提供します。入力ダイナミック・レンジの代表値は55dB（50Ωを基準）で、誤差は±3dB未満です。AD8317の応答時間は6ns/10ns（立上がり時間／立下がり時間）で、50MHzを超えるパルス・レートに対するRFバースト検出が可能になっています。このデバイスは周囲温度条件に対してこれまでにない対数インターセプト安定性を実現します。このデバイスに電力を供給するには、3.0V～5.5Vの電源が必要です。消費電流の代表値は22mAで、デバイスがディスエーブルされた場合は200μAまで下がります。
AD8317は制御電圧をパワー・アンプへ、またはVOUTピンからの測定出力へ提供するように設定できます。出力はコントローラ・アプリケーションに使用されるため、広帯域ノイズを最小限に抑えるために特別に注意を払う必要があります。このモードでは、設定点制御電圧がVSETピンに加えられます。
RFアンプを通る帰還ループはVOUTによって閉じられ、その出力はアンプの出力をVSETに対応する大きさにレギュレーションします。AD8317はVOUTピンで0V～（VPOS − 0.1V）出力機能を提供するため、コントローラ・アプリケーションに最適です。計測デバイスであるVOUTはVSETに外部接続されており、出力電圧VOUTを生成します。この出力電圧はRF入力信号振幅のデシベルリニア減少関数です。
対数スロープは–22mV/dBで、VSETインターフェースにより求められます。インターセプトはINHI入力を使用して15dBm（50Ω、CW入力を基準とする）です。これらのパラメータは電源および温度の変動に対して非常に安定しています。

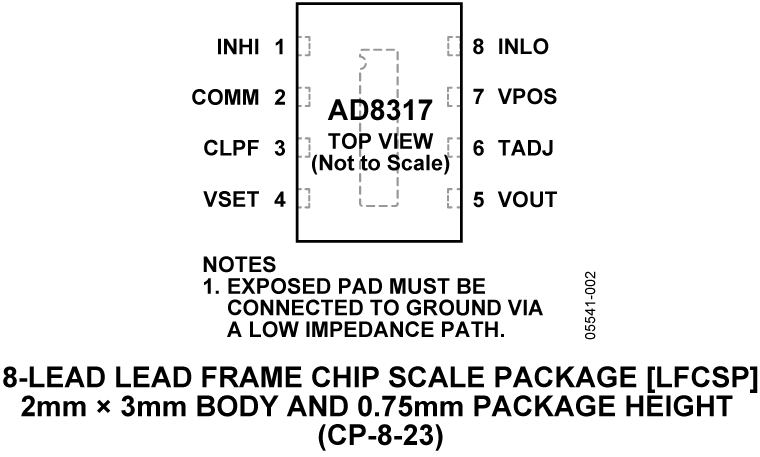

AD8317はSiGeバイポーラICプロセスで製造されており、動作温度範囲が–40°C～+85°Cの2mm × 3mmの8ピンLFCSPパッケージを採用しています。
アプリケーション
- RFトランスミッタPA設定点制御およびレベル・モニタリング
- 無線リンク・トランスミッタにおける電力モニタリング
- 基地局、WLAN、WiMAX、レーダーにおけるRSSI測定
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

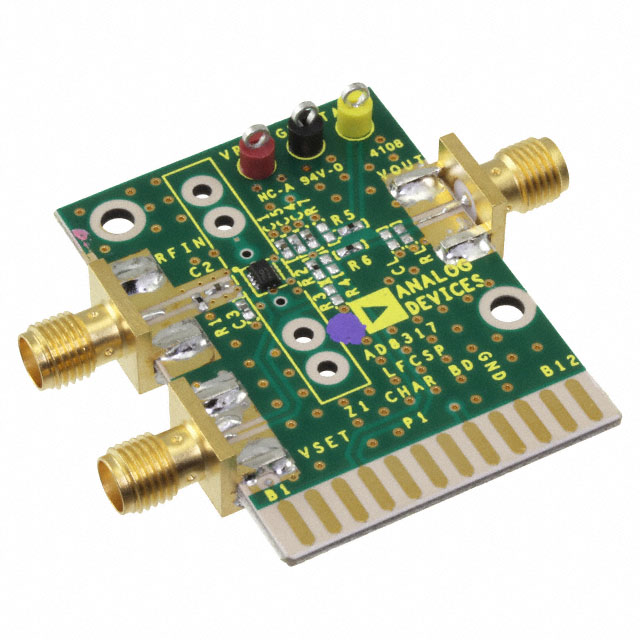

評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022
-
ノイズ・フィギュアとログアンプ［Dr. Leifの機知と知恵―6*］6/1/2008 アナログ・ダイアログ
-
Measuring the RF Power in CDMA2000 and W-CDMA High Power Amplifiers (HPAs)11/1/2005
-
Measuring VSWR and Gain in Wireless Systems11/1/2005
-
Detecting Fast RF Bursts using Log Amps12/1/2002
-
Make Precise Base-Station Power Measurements11/2/2002
-
Measurement and Control of RF Power (Part III)2/9/2001
-
RF電力の測定と制御（パートII）12/1/2000
-
RF電力の測定と制御（パートI）10/19/2000
ツールおよびシミュレーション
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
おすすめ製品
AD8317 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD8317ACHIPS | 材料宣誓書（MD） | 信頼性データ | CHIPS OR DIE | |
| AD8317ACPZ-R2 | 材料宣誓書（MD） | 信頼性データ | 8-Lead LFCSP (3mm x 2mm x 0.75mm w/ EP) | |
| AD8317ACPZ-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead LFCSP (3mm x 2mm x 0.75mm w/ EP) | |
| AD8317ACPZ-WP | 材料宣誓書（MD） | 信頼性データ | 8-Lead LFCSP (3mm x 2mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
